دورة أساسيات الكهرباء للمبتدئين: 8 دروس مع مسائل محلولة ومشروع تطبيقي

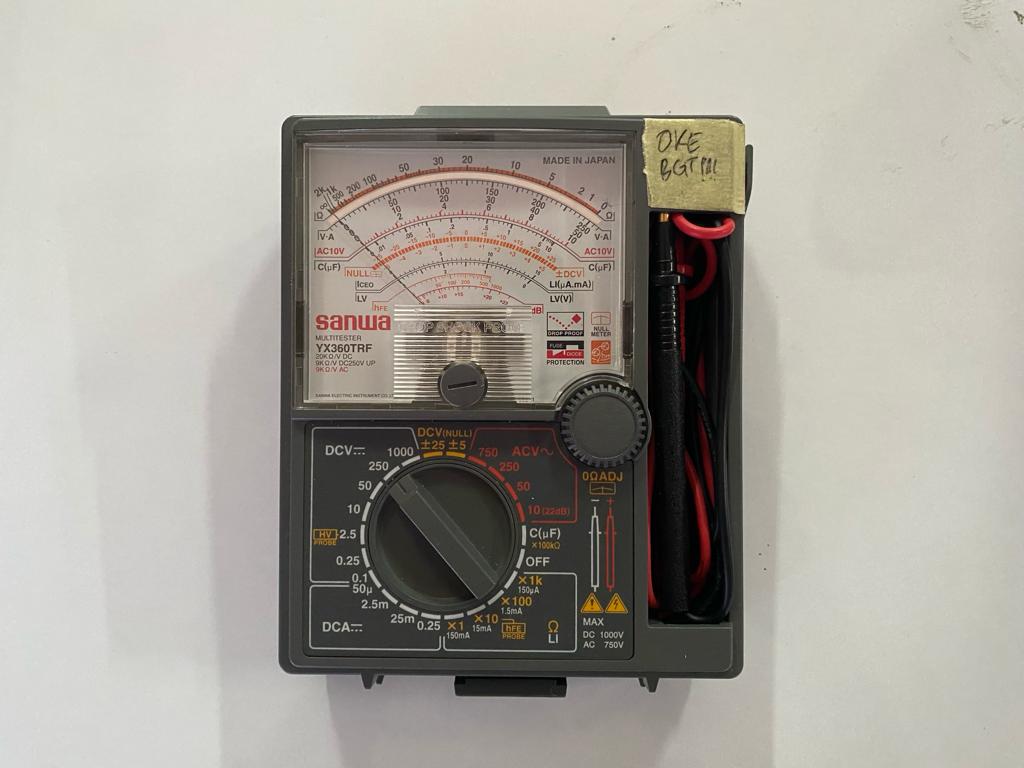

صورة حقيقية لملتيميتر تماثلي في مختبر، للتعرف إلى أدوات القياس — صورة حقيقية: Aldestyo / Wikimedia Commons / CC0 1.0.

هذه دورة تمهيدية ذات ثمانية دروس مكتوبة بالكامل في هذه الصفحة. ابدأ بالدرس الأول وحل التمرين قبل قراءة الإجابة. تحتاج إلى العمليات الحسابية الأساسية فقط. الهدف أن تحلل دائرة بسيطة وتقرأ قدرة جهاز وتفرق بين التشغيل والحماية؛ لا تتضمن الدورة تأهيلًا للعمل على الشبكة الكهربائية أو شهادة مهنية.

فهرس الدروس

الدرس 1: كيف تعمل الدائرة الكهربائية؟
الدرس 2: الجهد والتيار والمقاومة ووحداتها
الدرس 3: قانون أوم وحدود استخدامه
الدرس 4: التوالي والتوازي وتقاسم التيار والجهد
الدرس 5: القدرة والطاقة وفاتورة الاستهلاك
الدرس 6: التيار المستمر والمتردد ومعامل القدرة
الدرس 7: قراءة الرموز وفهم أجهزة الحماية والقياس
الدرس 8: من المصدر إلى الأحمال وتصنيفها

الدرس 1: كيف تعمل الدائرة الكهربائية؟

الدائرة مسار موصل يربط مصدر الطاقة بالحمل ويعيد التيار إلى المصدر. البطارية تحول طاقة كيميائية إلى كهربائية، والمقاومة تحول الكهرباء إلى حرارة، والمصباح يحول جزءًا منها إلى ضوء. يحتاج استمرار التيار إلى مسار مغلق وفرق جهد. فتح المفتاح يقطع المسار، بينما القصر ينشئ مسارًا قليل المقاومة قد ينتج عنه تيار كبير.

التيار الاصطلاحي في الدائرة الخارجية المستمرة يسير من الموجب إلى السالب، بينما تنجرف الإلكترونات في الاتجاه المعاكس داخل المعادن. لا يعني هذا وجود نوعين مختلفين من التيار؛ إنها طريقتان لوصف الظاهرة. الموصل يسمح بحركة الشحنات بسهولة نسبية، والعازل يحد منها ضمن حدود الجهد والحرارة التي صمم لها.

تمرين: بطارية ومصباح ومفتاح على التوالي، والمفتاح مفتوح. هل وجود جهد للبطارية يعني إضاءة المصباح؟ الإجابة: لا؛ المصدر موجود لكن المسار مقطوع. تطبيق الدرس: ارسم العناصر الأربعة مع سلك العودة وحدد موضع القطع، ثم اكتب الفرق بين دائرة مفتوحة وقصر كهربائي.

الدرس 2: الجهد والتيار والمقاومة ووحداتها

الجهد V فرق طاقة لكل وحدة شحنة، والتيار I معدل مرور الشحنة، والمقاومة R علاقة بين الجهد والتيار في العنصر الأومي. نقيس الجهد بالفولت V، والتيار بالأمبير A، والمقاومة بالأوم Ω. لا تستبدل وحدة بأخرى: عبارة «بطارية 12 أمبير» وحدها لا تصف جهدها أو سعتها أو أقصى تيار مسموح لها.

البادئات تختصر الأعداد: 1 kΩ يساوي 1000 Ω، و1 mA يساوي 0.001 A. الحرف الصغير m يعني ملي، والكبير M يعني ميغا؛ لذلك 1 MΩ يساوي مليون أوم. احتفظ بالوحدات بجانب كل خطوة حسابية، وحول القيم إلى نظام متسق قبل التعويض.

تمرين: حول 250 mA إلى أمبير و4.7 kΩ إلى أوم. الإجابة: 0.25 A و4700 Ω. للتحقق، لاحظ أن كتابة قيمة بالملي تجعل العدد أكبر ألف مرة من كتابتها بالوحدة الأساسية، مع بقاء الكمية نفسها. مهمة قصيرة: أنشئ بطاقة تضم اسم كل كمية ورمزها ووحدتها.

الدرس 3: قانون أوم وحدود استخدامه

للمقاومة الأومية في ظروف ثابتة نستخدم V = I × R. إذا عرفت قيمتين أمكن إيجاد الثالثة: I = V/R وR = V/I. الخطوة الأولى ليست الحساب بل تحديد العنصر الذي تخصه القيم؛ جهد المصدر لا يساوي جهد كل مقاومة في دائرة توالٍ. كما أن محركًا أو صمامًا ثنائيًا لا يمثله دائمًا نموذج مقاومة ثابتة.

مثال ورقي: مصدر مثالي 12 V على مقاومة 24 Ω. التيار 12/24 = 0.5 A. إذا ضاعفنا المقاومة مع ثبات الجهد يصبح التيار 0.25 A. قدرة المقاومة الأولى 6 W؛ لذلك لا تجعل هذا المثال تعليمات لتركيب مقاومة صغيرة فعلية، لأن القدرة الحرارية وحدود المكونات جزء من اختيارها.

تمرين: مقاومة يمر فيها 0.02 A وجهدها 5 V. احسب R. الإجابة: 250 Ω، لأن 5/0.02 = 250. تحقق عكسيًا بضرب 250 في 0.02 لاستعادة 5 V. خطأ شائع: استخدام 20 بدل 0.02 عند قراءة 20 mA، فتتغير النتيجة ألف مرة.

الدرس 4: التوالي والتوازي وتقاسم التيار والجهد

في التوالي يوجد مسار واحد للتيار، فتتساوى شدة التيار في العناصر وتتجمع مقاوماتها: Rtotal = R1 + R2. مثال 10 Ω و20 Ω على مصدر 12 V: المقاومة الكلية 30 Ω، والتيار 0.4 A. هبوطا الجهد 4 V و8 V، ومجموعهما يساوي جهد المصدر في هذا النموذج المثالي.

في التوازي ترتبط الفروع بين النقطتين نفسيهما، فيتساوى جهد الفروع ويتوزع التيار. لمقاومتين نستخدم Rtotal = R1R2/(R1+R2). إذا ربطنا 10 Ω و20 Ω على 12 V يصبح تيارا الفرعين 1.2 A و0.6 A، والمجموع 1.8 A والمقاومة المكافئة نحو 6.67 Ω. إضافـة فرع توازٍ تزيد طلب المصدر ولا تقسم جهده المثالي.

تمرين: مقاومتان متساويتان قيمة كل منهما 100 Ω. الإجابة في التوالي 200 Ω وفي التوازي 50 Ω. اختبار المعقولية: مقاومة التوالي أكبر من أي عنصر، ومقاومة التوازي الموجبة أصغر من أصغر فرع. هذا الاختبار يكشف أخطاء كثيرة قبل استخدام الآلة الحاسبة.

الدرس 5: القدرة والطاقة وفاتورة الاستهلاك

القدرة معدل تحويل الطاقة؛ وحدتها الواط W. في دائرة مستمرة نستخدم P = V × I. للمقاومة الأومية يمكن أيضًا استخدام I²R أو V²/R. الطاقة ترتبط بزمن التشغيل: E = P × t. إذا كانت القدرة بالكيلوواط والزمن بالساعة كانت الطاقة بالكيلوواط ساعة kWh. الواط ساعة وحدة طاقة، وليست قدرة.

مثال: عشرة مصابيح قدرة كل منها 9 W تعمل خمس ساعات يوميًا. القدرة الإجمالية 90 W، أي 0.09 kW. الطاقة اليومية 0.45 kWh، وفي ثلاثين يومًا 13.5 kWh بافتراض ثبات التشغيل. تكلفة الطاقة تساوي الاستهلاك مضروبًا في تعرفة الطاقة، بينما الرسوم والشرائح والضرائب تتبع فاتورتك المحلية.

تمرين: جهاز قدرته الفعلية الثابتة 600 W يعمل ساعتين. الإجابة: 1.2 kWh. لا تستنتج استهلاك الثلاجة اليومي من قدرة لوحة اسمها مضروبة في 24 ساعة دون فهم دورات تشغيلها. وسع معرفتك من شرح الفرق بين القدرة والطاقة ومدة التخزين.

الدرس 6: التيار المستمر والمتردد ومعامل القدرة

في التيار المستمر تبقى جهة التيار ثابتة في النموذج الأساسي؛ وقد تتغير قيمته مع الزمن. في المتردد تتغير الجهة دوريًا. التردد Hz عدد الدورات في الثانية، والقيمة الفعالة RMS تربط التيار أو الجهد بأثره الحراري المكافئ على مقاومة. لا تخلط القيمة الفعالة بقيمة القمة، ولا تفترض أن علاقة الجذر التربيعي لاثنين صالحة لكل شكل موجة.

للحمل المتردد أحادي الطور تكون القدرة الظاهرية S = Vrms × Irms بوحدة VA، والقدرة الفعالة P = S × PF بالواط، حيث PF معامل القدرة الكلي. مثال تعليمي: 230 V و5 A ومعامل قدرة 0.8؛ الظاهرية 1150 VA والفعالة 920 W. القيم مثال حسابي وليست تصريحًا بتوصيل جهاز معين على مقبس.

تمرين: حملان لهما القدرة الفعالة والجهد نفسيهما؛ أحدهما بمعامل قدرة أقل. الإجابة: يحتاج عادة إلى تيار أكبر لتحقيق القدرة نفسها وفق العلاقة السابقة. للمقارنة العملية اقرأ الكيلوواط والكيلوفولت أمبير ومعامل القدرة.

الدرس 7: قراءة الرموز وفهم أجهزة الحماية والقياس

ابدأ أي مخطط بمفتاح رموزه، لأن شكل الرمز والاختصارات قد يختلفان حسب نظام الرسم. حدد المصدر ثم وسيلة الفصل والحماية والحمل ومسار العودة. القاطع المخصص للحماية من زيادة التيار لا يعالج كل مخاطر التسرب الكهربائي؛ وظيفة جهاز الحماية التفاضلية مختلفة. ولا يعد موصل الحماية الأرضية بديلًا عن بقية وسائل الحماية.

الملتيميتر يجمع وظائف متعددة، واختيار الوظيفة والمداخل جزء من القياس. قياس المقاومة والاستمرارية يكون على دائرة مفصولة ومتحقق من خلوها من الجهد مع التعامل الصحيح مع الطاقة المخزنة. لا يوصل مدخل التيار مباشرة بين طرفي مصدر؛ فقد يسبب قصرًا. تصنيف الجهاز والمجسات وحدودها وتعليمات الشركة تحدد مجال الاستخدام، والصورة لا تثبت ملاءمة الأداة لأي شبكة.

تمرين ورقي: تريد معرفة مقاومة عنصر منفصل، بينما الدائرة موصلة بالطاقة. القرار الصحيح: لا تبدأ اختبار المقاومة. تمارين هذه الدورة حسابية ومحاكاة أو تجهيز تعليمي معزول محدود الطاقة تحت إشراف مناسب؛ أعمال اللوحات والشبكة للمؤهلين. راجع مفهوم عزل مصادر الطاقة.

الدرس 8: من المصدر إلى الأحمال وتصنيفها

في منظومة القدرة تنتج الطاقة ثم تنقل وتوزع حتى تصل إلى الأحمال عبر معدات تحويل وفصل وحماية. رفع الجهد يسمح بنقل قدرة معينة بتيار أقل ضمن افتراضات المقارنة، فتقل خسائر I²R للموصل نفسه. لكن اختيار مستويات الجهد له اعتبارات عزل وأمان وتكلفة؛ ليس مجرد تطبيق معادلة واحدة.

صنف الأحمال حسب طبيعتها: إنارة، تسخين، محركات، وإلكترونيات قدرة، ثم حسب أهمية استمرارها. حمل مكتبي عادي يختلف عن مضخة حرجة حتى إذا تساوت قدرتهما. اجمع بيانات الجهد والأطوار والقدرة ومعامل القدرة ودورة التشغيل وتيار البدء عند الحاجة، وحدد إن كانت قدرة المحرك المذكورة قدرة خرج ميكانيكي أم دخل كهربائي.

تمرين: هل تكفي قائمة مجموعها 20 kW لاختيار محول وكابلات نهائيًا؟ الإجابة: لا؛ ينقصها التزامن ومعامل القدرة والأطوار والمسافات وطريقة التمديد والظروف وتيارات القصر ومتطلبات الحماية. هذه النقطة هي الانتقال من أساسيات الكهرباء إلى منهج التصميم، ويمكن متابعة دورة منهج التصميم الكهربائي.

مشروع تطبيقي مع نموذج الحل

مشروع نهاية الدورة: منظومة افتراضية مستمرة 12 V تغذي أربعة أحمال، كل منها 6 W، على التوازي. احسب القدرة والتيار والطاقة لثلاث ساعات، ثم بين أثر فصل حمل واحد. الحل: 24 W، والتيار الكلي 2 A، والطاقة 72 Wh. تيار كل فرع 0.5 A. بعد فصل فرع تصبح القدرة 18 W والتيار 1.5 A والطاقة لثلاث ساعات 54 Wh، بافتراض مصدر مثالي وأحمال ثابتة. قدم مخططًا وجدول قيم واكتب ثلاثة أشياء لا يحددها هذا الحساب، مثل مقطع السلك والحماية وقدرة المصدر على تحمل القصر.

كيف تقيّم تقدمك؟

امنح نفسك نقطة لكل درس تستطيع فيه تفسير الفكرة وحل التمرين دون النظر للإجابة، ونقطتين للمشروع: واحدة لصحة الحسابات وأخرى لتوثيق الافتراضات وحدود التطبيق. إذا كانت نتيجتك أقل من 8 من 10، أعد الدروس التي أخطأت فيها. هذه مراجعة ذاتية تعليمية وليست اختبار اعتماد مهني.
