دورة منهج التصميم الكهربائي للمباني: من بيانات المشروع إلى المخطط الأحادي

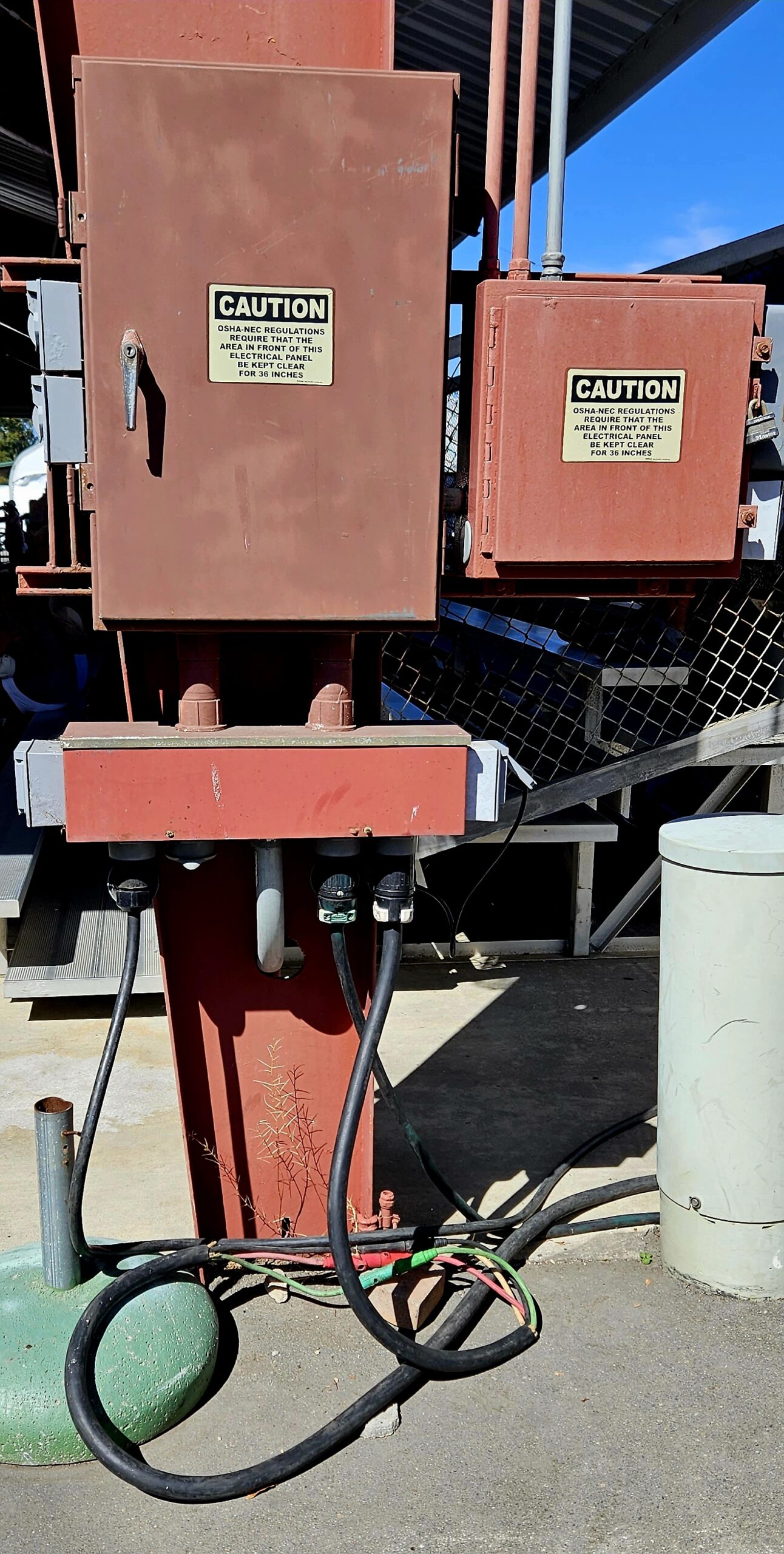

صورة حقيقية لخزائن توزيع كهربائي خارجية في موقع قائم، لشرح سياق توزيع القدرة — صورة حقيقية: Epolk / Wikimedia Commons / CC0 1.0.

تشرح هذه الدورة عملية التفكير في تصميم التغذية الكهربائية، عبر ثمانية دروس متتابعة ومشروع مصغر. المتطلب السابق هو فهم الجهد والتيار والقدرة ومعامل القدرة. ناتج التعلم وثيقة أسس تصميم وجدول أحمال ومقارنة بدائل ومخطط أحادي مبدئي؛ أما المقاطع والإعدادات التنفيذية فتحتاج حسابات تفصيلية واشتراطات الموقع واعتماد المختص.

فهرس الدروس

الدرس 1: تثبيت حدود المشروع وأسس التصميم
الدرس 2: بناء جدول الأحمال دون ازدواج
الدرس 3: الحمل الموصل والطلب والتزامن
الدرس 4: تحويل القدرة إلى تيار وتوزيع الأطوار
الدرس 5: تقسيم اللوحات واختيار مسارات التوزيع
الدرس 6: الاعتمادية والصيانة والبيئة
الدرس 7: إعداد المخطط الأحادي وسجل الواجهات
الدرس 8: مقارنة البدائل ومراجعة ما قبل التفصيل

الدرس 1: تثبيت حدود المشروع وأسس التصميم

ابدأ بالسؤال: ما الذي سيغذيه المشروع، وأين تبدأ مسؤولية التصميم وأين تنتهي؟ اجمع المخططات المعمارية واستخدام الفراغات وبيانات شركة الكهرباء ومواقع دخول الخدمات ومتطلبات صاحب المبنى. وثيقة أسس التصميم تسجل جهد التغذية والتردد ونظام التأريض والمرجع المعتمد ودرجة الحرارة والقيود والمراحل المستقبلية، مع مصدر كل معلومة وتاريخها.

افصل البيانات المؤكدة عن الافتراضات. عبارة «التغذية ثلاثية الطور» لا تكفي دون الجهد وتوافر نقطة التعادل وقدرة المصدر وبيانات القصر. لا تستخدم قيمة تخمينية وكأنها معتمدة؛ ضع لها طلب معلومات ومسؤولًا وموعد إغلاق. هذا يمنع انتقال الافتراض إلى الرسم ثم تنفيذه دون مراجعة.

تمرين: مخطط يبين غرفة كهرباء لكن لا يحدد مدخل الكابل. المخرج المطلوب طلب معلومات يبين البدائل وتأثيرها على المسار والوصول، لا اختيار مسار نهائي صامت. أضف إلى وثيقتك جدولًا بأعمدة: البند، القيمة، المصدر، الحالة، ومن يعتمدها.

الدرس 2: بناء جدول الأحمال دون ازدواج

سجل لكل حمل رقمًا فريدًا ووصفًا وموقعًا ولوحة مقترحة وجهدًا وعدد أطوار وقدرة دخل ومعامل قدرة وحالة تشغيل. افصل الحمل الحالي عن التوسع. عند إدخال محرك، انتبه إلى أن قدرة الخرج الميكانيكي تحتاج الكفاءة لتقدير الدخل؛ ولا تضف القدرة الكهربائية والدخل المحسوب مرة ثانية.

مثال: إنارة 6 kW، ومقابس بقدرة طلب مفترضة 8 kW، وتهوية دخلها 10 kW. المجموع 24 kW لهذه البنود فقط. إذا كان التكييف مدرجًا ضمن جدول معدات ميكانيكية شامل، فإن إضافته أيضًا داخل بند خدمات عام يسبب ازدواجًا. ضع مرجع ورقة البيانات بدل الاعتماد على اسم الجهاز وحده.

تمرين: لوحتان فرعيتان مجموع حملهما 15 و20 kW؛ هل تضيف أحمالهما الفردية مرة أخرى إلى اللوحة الرئيسية؟ الإجابة: لا، إذا كانت المجاميع تشملها بالفعل. افحص مسار كل حمل من الجهاز إلى اللوحة الفرعية ثم الرئيسية.

الدرس 3: الحمل الموصل والطلب والتزامن

الحمل الموصل مجموع قدرات الأحمال المدرجة، أما الطلب فهو القدرة المتوقعة خلال فترة وحالة تشغيل محددتين. يمكن تقدير الطلب من سيناريوهات التشغيل أو قياسات منشأة مشابهة أو قواعد معتمدة للمشروع. لا تستخدم نسبة ثابتة لكل المباني، ولا تطبق تخفيضات متراكمة من أكثر من مرحلة دون فهم طريقة الحساب.

مثال افتراضي: إنارة 6 kW تعمل بالكامل، ومقابس 8 kW يتوقع منها 60% في السيناريو المدروس، وتهوية 10 kW تعمل بالكامل. الطلب الفعال 6 + 4.8 + 10 = 20.8 kW. نسبة المقابس هنا افتراض تعليمي، وليست قيمة كود. إذا تغيرت الوظيفة إلى مختبر ذي أجهزة مستمرة، يجب تغيير السيناريو.

تمرين: ثلاث مضخات قدرة دخل كل منها 4 kW، تعمل اثنتان والثالثة احتياطية مع قفل يمنع تشغيل الثلاث. الطلب التشغيلي لهذا الوضع 8 kW، لكن الانتقال والبدء وفشل التحكم وأوضاع الصيانة تحتاج مراجعة منفصلة. اكتب افتراض التشغيل بجوار النتيجة.

الدرس 4: تحويل القدرة إلى تيار وتوزيع الأطوار

لأحمال ثلاثية الطور متزنة نستخدم I = P/(√3 × VLL × PF)، حيث P بالواط وVLL جهد خط إلى خط. لأحادي الطور I = P/(V × PF). هذه علاقات حمل وليست اختيارًا نهائيًا لقاطع أو كابل. الأحمال غير المتزنة والتوافقيات والمحايد تحتاج تحليلًا إضافيًا.

مثال: الطلب 20.8 kW، والجهد المفترض 400 V، ومعامل القدرة الكلي المفترض 0.9. التيار التقريبي 33.4 A. لا تجمع معاملات القدرة حسابيًا بمتوسط بسيط لكل الأجهزة إذا اختلفت أحجامها؛ استخدم بيانات القدرة الفعالة وغير الفعالة أو قياسات مناسبة، وانتبه إلى الأحمال غير الخطية.

تمرين: ثلاثة أحمال أحادية متساوية يمكن توزيعها على الأطوار بدل تجميعها على طور واحد. اشرح الفائدة: تحسين الاتزان وتقليل تحميل طور محدد. لكن الاتزان عند الحمل الاسمي لا يضمنه في كل ساعة، لذلك راجع أنماط التشغيل. للتوسع اقرأ القدرة الظاهرية ومعامل القدرة.

الدرس 5: تقسيم اللوحات واختيار مسارات التوزيع

قسم الأحمال بحسب الموقع والوظيفة ومتطلبات الاستمرار وبيئة التركيب. تقليل أطوال الفروع قد يدعم وضع لوحة قرب مركز أحمالها، لكن الوصول الآمن والحريق والمياه والصيانة والمعمار والتوسع قد يغير هذا القرار. ليست أقصر مسافة على المخطط دائمًا مسارًا صالحًا للكابل.

قارن بين توزيع شعاعي بسيط وترتيب يتيح مصدرًا بديلًا أو ربطًا احتياطيًا. البديل الثاني قد يحسن المرونة لكنه يزيد التحكم والتشابك واحتمالات الخطأ والحاجة إلى دراسة أوضاع التشغيل والقصر. لا يعني وجود خطين على الرسم إمكان تشغيلهما معًا؛ قد يلزم منع التوازي حسب المصدر والتصميم.

تمرين: حملان متجاوران مكانيًا، أحدهما يحتاج تغذية احتياطية والآخر غير حرج. اقترح فصل دوائرهما أو لوحاتهما حسب متطلبات المشروع، ثم وضح أثر ذلك على التشغيل والصيانة والتكلفة. أخرج رسمًا للمناطق وحدد لكل لوحة مسار تغذية مبدئيًا.

الدرس 6: الاعتمادية والصيانة والبيئة

صنف تبعات فقد التغذية: توقف عمل عادي، خسارة إنتاج، أو وظيفة تتصل بالسلامة. حدد زمن الانقطاع المقبول والمدة المطلوبة للمصدر الاحتياطي. UPS ومولد وبطارية ليست أسماء متبادلة؛ تختلف سرعة الاستجابة والمدة وجودة الخرج والصيانة. حدد المتطلب أولًا ثم قارن الوسائل.

اختبر سيناريو صيانة قاطع رئيسي أو عطل لوحة. إذا احتاجت أعمال صيانة عنصر واحد إيقاف كل الأحمال الحرجة، فالترتيب قد لا يحقق هدف الاستمرار. البيئة كذلك مؤثرة: الغبار والتآكل والحرارة والارتفاع والرطوبة تغير اختيار المعدات وظروف تحميلها، وتصنيف IP وحده لا يصف كل هذه العوامل.

تمرين: جهاز يتحمل انقطاعًا قصيرًا لكنه يحتاج تشغيلًا لساعات، وآخر لا يحتمل انقطاعًا محسوسًا. اكتب متطلبين مختلفين، ولا تختَر البطارية من القدرة فقط. راجع أنواع UPS والفرق بين IP وIK.

الدرس 7: إعداد المخطط الأحادي وسجل الواجهات

المخطط الأحادي يلخص مسار القدرة بين المصدر والمحولات واللوحات والمغذيات والأحمال الرئيسية. استخدم معرفات متطابقة مع جدول الأحمال، وبين الجهد والمصدر وطريقة الربط ووسائل الفصل والحماية. في الإصدار المبدئي ميز القيم غير المعتمدة بوضوح، فلا تبدو مقاسات مفترضة وكأنها نتائج حسابات.

سجل الواجهات يحول الرسم إلى تنسيق عملي: من يوفر بيانات معدات التكييف؟ من يحدد إشارات الحريق؟ من يعتمد وضع غرفة الكهرباء وفتحات المرور؟ راجع اتجاهات فتح الأبواب ومساحات الوصول والأعمال المدنية وتعارض المسارات. حافظ على رقم مراجعة وتاريخ وسبب تعديل، لأن نسخة قديمة في الموقع قد تلغي دقة الحسابات الجديدة.

تمرين: غير فريق الميكانيكا قدرة مروحة من 3 إلى 5 kW. تتبع ما يجب تحديثه: جدول الحمل، المغذي والحماية، هبوط الجهد، اللوحة والمصدر، والمخططات ووثائق المعدات. لا تكتف بتعديل النص بجانب رمز المروحة.

الدرس 8: مقارنة البدائل ومراجعة ما قبل التفصيل

قارن بديلين وفق متطلبات قابلة للتحقق: تكلفة الإنشاء والصيانة، فاقد الطاقة، زمن الانقطاع، سهولة التوسع، والمساحة. لا تمنح نقاطًا متساوية لمعايير مختلفة الأهمية دون اتفاق. يمكن استبعاد بديل لا يحقق متطلب سلامة أو استمرار إلزاميًا قبل المفاضلة الاقتصادية.

راجع اتساق الجهود والأطوار ومعرفات اللوحات، واكتمال البيانات، وعدم ازدواج الأحمال، ثم حدد الحسابات التالية: سعة المصدر، والقصر، وتنسيق الحماية، وسعة الموصلات وهبوط الجهد والتأريض. حساب الحمل وحده لا يثبت قدرة القطع ولا الانتقائية ولا الحماية من الصدمة.

تمرين: بديل أرخص يحقق الحمل الحالي لكنه لا يوفر المساحة المطلوبة للتوسع المتفق عليه. هل يعتمد مباشرة؟ الإجابة: لا؛ اعرض أثر القيد وتكلفة التعديل أو اطلب تغيير المتطلب رسميًا. سلم حزمة مبدئية تشمل الوثيقة والجدول والرسم وسجل القرارات والنقاط المفتوحة.

مشروع تطبيقي مع نموذج الحل

مشروع الدورة: مكتب افتراضي بحمل إنارة 6 kW ومقابس 8 kW وتهوية 10 kW. استخدم سيناريو الدرس الثالث، وافترض حملًا ثلاثي الطور متزنًا عند 400 V ومعامل قدرة 0.9. سلم جدولًا موحدًا، ونتيجة 20.8 kW ونحو 33.4 A، ومخططًا يربط مصدرًا ولوحة رئيسية وثلاث مجموعات أحمال. قارن لوحة مركزية ولوحتين موزعتين، وحدد خمسة بيانات لازمة قبل اختيار المقاطع. معيار النجاح: وضوح الافتراضات واتساق الحساب والرسم وتحديد حدود النتيجة، وليس اختراع مقاس قاطع غير مدروس.

كيف تقيّم تقدمك؟

امنح نفسك نقطة لكل درس تستطيع فيه تفسير الفكرة وحل التمرين دون النظر للإجابة، ونقطتين للمشروع: واحدة لصحة الحسابات وأخرى لتوثيق الافتراضات وحدود التطبيق. إذا كانت نتيجتك أقل من 8 من 10، أعد الدروس التي أخطأت فيها. هذه مراجعة ذاتية تعليمية وليست اختبار اعتماد مهني.
