دورة قراءة الرسومات الكهربائية: المخطط الأحادي والقدرة والتحكم والجداول

الخط الواحد في مخطط أحادي قد يمثل منظومة متعددة الموصلات، والرمز لا يفهم بمعزل عن مفتاح الرسم. في هذه الدورة تتعلم قراءة الوثائق كوحدة مترابطة. الدروس الثمانية مع مشروع وتمارين، وتعتمد رسومات مفاهيمية أصلية لا نسخًا من معايير رموز محمية. المتطلبات أساسيات الكهرباء. القراءة التعليمية لا تؤهل للعمل على لوحة حية.

ما الذي ستتعلمه؟

ستحدد نوع الرسم وحالته، وتتبع معرف جهاز بين المخططات والجداول، وتكتشف التعارضات وتكتب طلب معلومات واضحًا بدل تخمين طريقة التوصيل.

فهرس الدروس

الدرس 1: ابدأ بلوحة العنوان والمراجعة
الدرس 2: المفتاح والاختصارات والملاحظات
الدرس 3: المخطط الأحادي ومسار القدرة
الدرس 4: مسقط النقاط والمسارات والمناسيب
الدرس 5: القدرة والتحكم والإشارات
الدرس 6: جداول اللوحات والكابلات والمعدات
الدرس 7: المراجع المتقاطعة والتعديلات
الدرس 8: من قراءة الرسم إلى مراجعة منظمة

الدرس 1: ابدأ بلوحة العنوان والمراجعة

اقرأ المشروع ورقم الرسم والعنوان والمقياس والوحدات والمراجعة والتاريخ وحالة الإصدار. رسم للتنسيق أو للتسعير ليس بالضرورة صالحًا للتنفيذ. التحقق من النسخة يسبق تفسير التفاصيل؛ قد يكون الخطأ في استخدام ملف قديم لا في فهم الرمز.

تمرين: ملفان بالرقم نفسه ومراجعتان مختلفتان. قارن سجل الإصدار والقائمة المعتمدة وملاحظات التغيير قبل اختيار الملف. لا تعتمد تاريخ تنزيل الملف كدليل على آخر مراجعة هندسية.

الدرس 2: المفتاح والاختصارات والملاحظات

مفتاح الرموز يشرح تمثيل المشروع، والملاحظات تضيف شروطًا عامة أو محلية. لا تفترض أن حرفًا مختصرًا يعني دائمًا المعنى الذي عرفته في مشروع سابق. بعض الرموز تمثل وظيفة لا حجمًا أو موقع توصيل فعليًا.

تمرين: رمز متشابه في مسقطين يشير إلى نوعين مختلفين حسب المفتاح. سجل الوصف الكامل ومعرفه، ثم افحص جدول المعدات. عند غياب التعريف أرسل سؤالًا بدل إنشاء معنى من شكل الرمز.

الدرس 3: المخطط الأحادي ومسار القدرة

ابدأ بالمصدر ثم المحولات ووسائل الفصل والحماية واللوحات والمغذيات والأحمال. سجل الجهد والتيار والمعرفات ونوع النظام وفق ما هو مبين، مع تمييز القيم غير المعتمدة. الخط في المخطط الأحادي لا يحدد وحده جميع الموصلات ومسارها المادي.

تمرين: مصدر S1 يغذي لوحة DB1 ثم دائرة C01. تتبع الجهد والحماية والحمل والموصلات من المستندات المرتبطة. إذا غاب مقطع أو طول فلا تستنتجه من طول الخط المرسوم؛ الأحادي غالبًا غير مرسوم لمقياس المسافات.

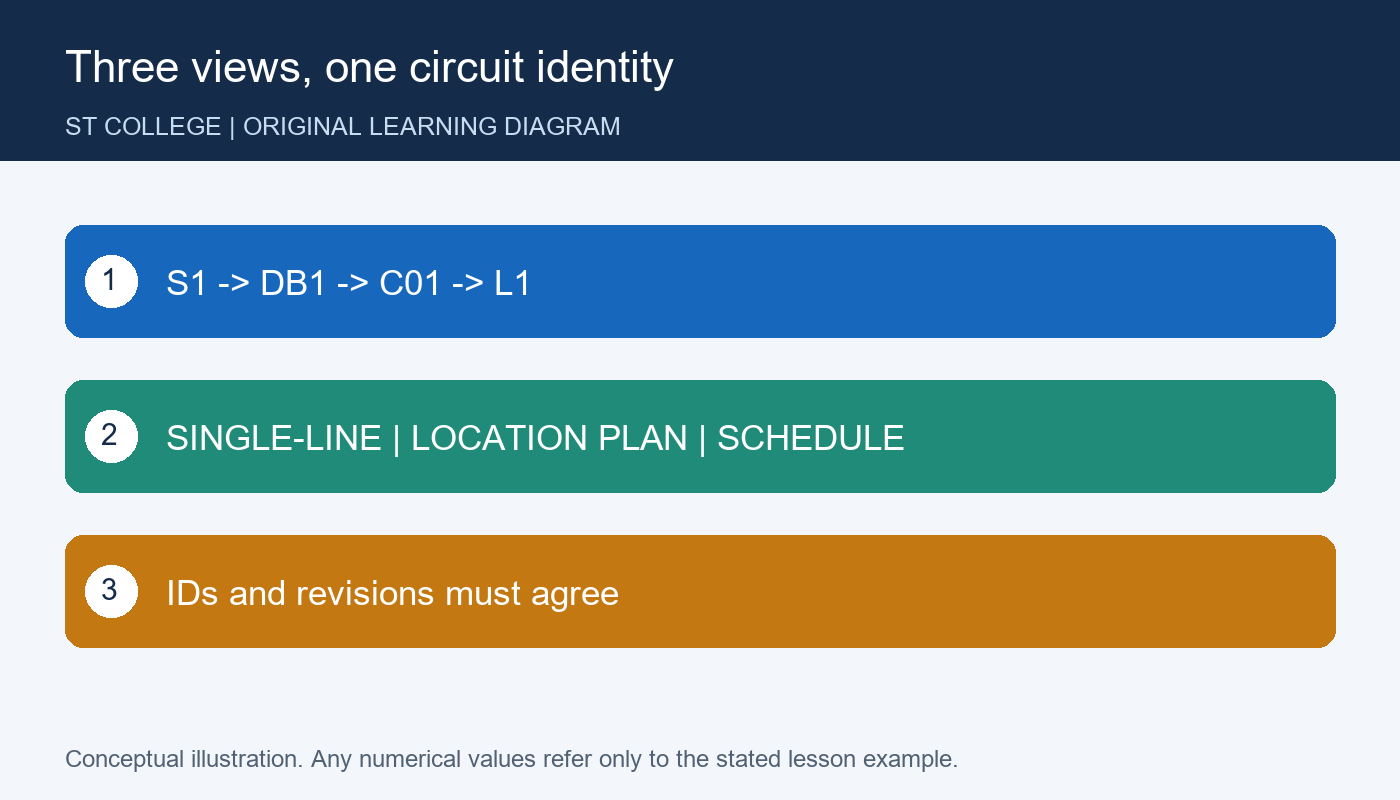

رسم تعليمي أصلي خاص بالموقع — Three views, one circuit identity — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 4: مسقط النقاط والمسارات والمناسيب

المسقط يربط العناصر بمكانها وعلاقتها بالمعمار، لكن الارتفاعات والمقاطع والتفاصيل قد تكون في أوراق أخرى. راجع الأبعاد والمناسيب والوحدات وحدود الفراغ والفتحات والخدمات. قياس مسافة من شاشة أو نسخة مطبوعة بتكبير مختلف قد يعطي قيمة خاطئة.

تمرين: طريق مرسوم 5 m أفقيًا مع صعود وهبوط غير ظاهرين في المسقط. الطول الفعلي ليس 5 m بالضرورة. اجمع المقاطع والارتفاعات ومسافات الدخول والنهايات ضمن منهج القياس المعتمد.

الدرس 5: القدرة والتحكم والإشارات

مخطط القدرة يصف مسار طاقة الحمل، والتحكم يصف شروط تشغيله وإيقافه وتسلسله. قد تختلف جهود الدائرتين ومصادرهما. حالة تلامس مرسوم تعرف وفق اصطلاح الرسم، لا وفق حالة تشغيل تتخيلها. راجع تعريف الحالة ومراجع الملف والتلامسات.

تمرين منطقي: أمر تشغيل موجود، لكن شرط أمان غير متحقق. لا يكفي وجود الأمر لتوقع تشغيل الحمل. أنشئ جدول شروط ووظائف على الورق، ولا تتجاوز وسائل الأمان للتحقق. تابع دورة مخططات التكييف لأمثلة إضافية.

الدرس 6: جداول اللوحات والكابلات والمعدات

ترتبط الجداول بالرسومات عبر معرفات ثابتة. راجع حمل الدائرة والطور والحماية والكابل والأطوال والوجهة، مع طبيعة كل خانة. لا تعتبر الخانة الفارغة صفرًا أو غير مطلوبة دون توضيح. اختلاف المعرفات قد يخفي حملًا مكررًا أو دائرة مفقودة.

تمرين: كابل K12 في الجدول ينتهي في DB2 بينما الرسم يربطه بـDB3. سجل التعارض وحدد الوثيقتين والمراجعتين وتأثيره، واطلب حسمًا. لا تصلحه باختيار الوجهة الأقرب ميدانيًا دون إجراء هندسي معتمد.

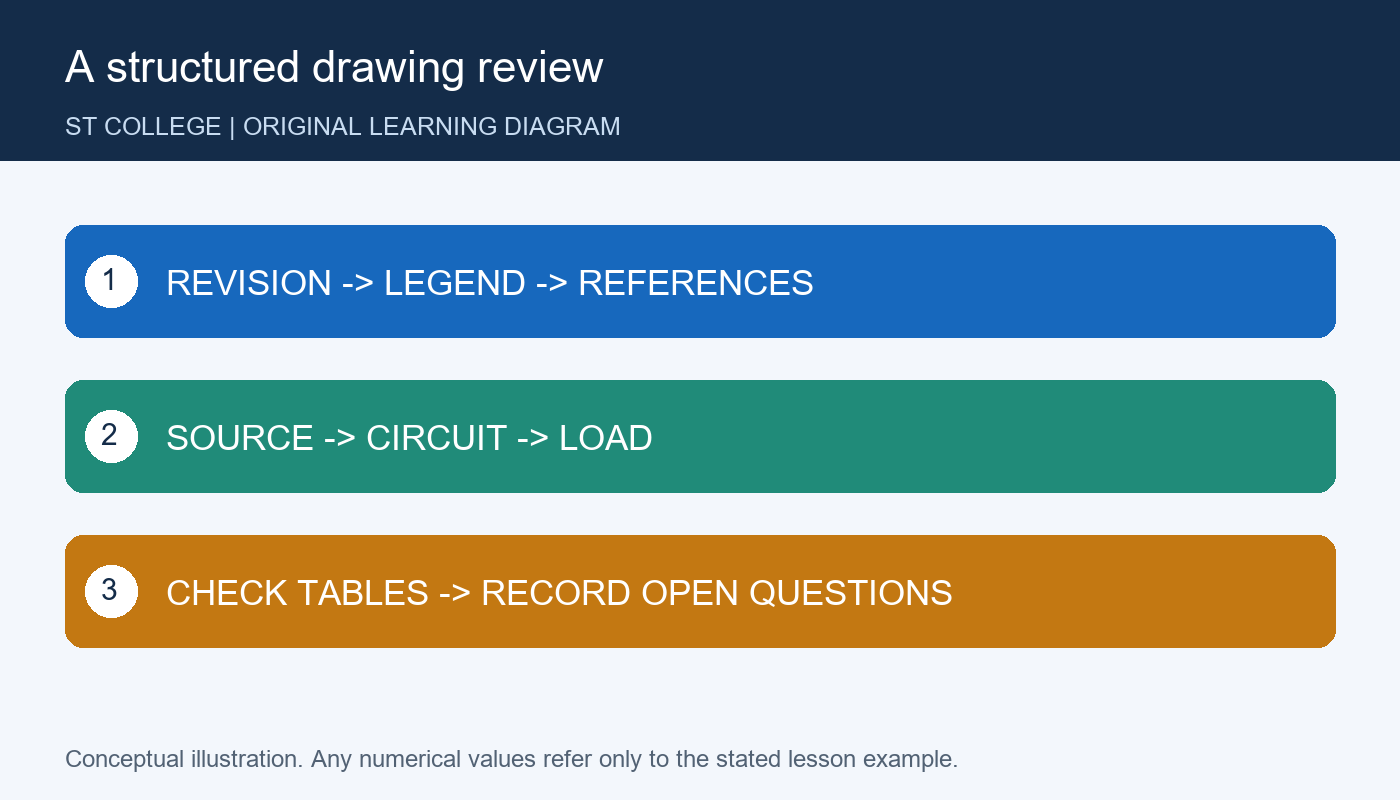

رسم تعليمي أصلي خاص بالموقع — A structured drawing review — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 7: المراجع المتقاطعة والتعديلات

تفصيل أو مقطع أو تلامس قد يحيل إلى ورقة أخرى. تتبع الإحالة وتحقق من المراجعة والاتساق. سحابة تعديل أو رمز مراجعة يساعد على تحديد التغيير، لكنه لا يغني عن مقارنة أثره على بقية الوثائق.

تمرين: تغير حجم معدة وبقيت مساحة الوصول والقاعدة القديمة. وسع المراجعة إلى المعمار والميكانيكا والتحميل والمسار، لا حجم الرمز فقط. اكتب سجل أثر تعديل يشمل الرسومات والحسابات والجداول ذات الصلة.

الدرس 8: من قراءة الرسم إلى مراجعة منظمة

ضع قائمة: النسخة الصحيحة، والمفتاح، والمصدر، والمعرفات، والواجهات، والملاحظات، والجداول، والبيانات الناقصة. اكتب كل ملاحظة بموقع واضح ووصف وأثر وسؤال أو دليل مطلوب. ميز الاستفسار عن خطأ مؤكد وعن تحسين اختياري.

مهمة: راجع دائرة افتراضية من المصدر إلى الحمل عبر ثلاث وثائق. اذكر ما تعرفه وما لا تعرفه وما يحتاج اعتمادًا قبل التنفيذ. ثم انتقل إلى دورة الرسومات التنفيذية والتنسيق.

المشروع التطبيقي ونموذج المراجعة

أنشئ مثالًا أصليًا: المصدر S1، واللوحة DB1، والدائرة C01، والحمل L1. أعد أحاديًا مفاهيميًا ومسقط موقع وجدول دائرة، ثم أدخل عمدًا تعارضًا في المعرف أو الوجهة واكتشفه. سلم خمس ملاحظات واضحة وسجل معلومات ناقصة. نموذج الحل يربط المعرفات الأربعة في الوثائق الثلاث ولا يستنتج المقاطع أو الإعدادات من شكل الخط.

اختبار سريع مع الإجابات

هل طول خط الأحادي يحدد طول الكابل؟ لا. هل الرمز يقرأ دون مفتاح؟ لا. هل الحالة المرسومة تعني دائمًا تشغيل المعدة؟ لا. هل يجب التحقق من مراجعة كل إحالة؟ نعم. هل الخانة الفارغة تساوي صفرًا؟ لا.

خطة الدراسة وتقييم تقدمك

قسّم الدراسة إلى ثلاث جلسات: الدروس 1–3، ثم 4–6، ثم 7–8 والمشروع. في كل جلسة اكتب ملخصًا بكلماتك وحل التمرين قبل قراءة الإجابة. قيّم مشروعك من خمس نقاط: وضوح المدخلات، واتساق المنهج، وصحة الحساب أو التسلسل، وتحديد البيانات الناقصة، وقابلية مراجعة الاستنتاج. أضف خمس نقاط لأسئلة المراجعة. إذا كانت النتيجة أقل من ثمانٍ، أعد مواضع الخطأ. التقييم ذاتي ولا يمنح اعتمادًا مهنيًا.

المراجع الفنية وحقوق الرسوم

أُلف الشرح والأمثلة والتمارين والرسوم التعليمية خصيصًا للموقع. الأغلفة المولدة موسومة بذلك. المراجع التالية للتوسع والتحقق؛ النصوص والمعايير الرسمية وتعليمات المعدات تبقى مرجع التطبيق، ولا تُنسخ جداولها أو رسوماتها هنا:
