دورة تصميم أنظمة الصوت للمباني: التغطية والسماعات والمضخم والتسليم

رفع صوت المضخم لا يعالج توزيعًا سيئًا أو تغذية راجعة. تبني هذه الدورة تصميمًا أوليًا من احتياج المستمع إلى مسار الإشارة والتغطية والتجهيز والتسليم. تتضمن ثمانية دروس ومشروعًا بإجابات حسابية. التمارين ورقية، ودوائر السماعات ذات الجهود العالية نسبيًا تحتاج تنفيذًا مؤهلًا. أنظمة الإخلاء الصوتي لها اشتراطات خاصة ولا يصممها مثال موسيقى خلفية.

ما الذي ستتعلمه؟

ستحدد الغرض والمناطق ومستويات الاستخدام، وتميز توصيلات الممانعة المنخفضة من التوزيع ذي الجهد الثابت، وتراجع التغطية والقدرة والوضوح والتوافق.

فهرس الدروس

الدرس 1: ابدأ بالغرض والمستمع
الدرس 2: سلسلة الإشارة والتوافق
الدرس 3: التغطية والتوزيع والانعكاسات
الدرس 4: أنظمة الممانعة المنخفضة
الدرس 5: توزيع 70 أو 100 فولت وتابات السماعات
الدرس 6: المناطق والأولويات والتحكم
الدرس 7: التغذية الراجعة والكسب والقص
الدرس 8: التوثيق والضبط والتسليم

الدرس 1: ابدأ بالغرض والمستمع

حدد هل النظام للموسيقى الخلفية أو النداء أو المحاضرات أو فعاليات متعددة. اجمع أبعاد الفراغ والإشغال والضوضاء والمواد ومواقع الاستماع ومتطلبات الوصول والتحكم. وضوح الكلام غير مجرد مستوى صوت مرتفع؛ الانعكاسات والضوضاء والتغطية كلها مؤثرة.

تمرين: قاعة محاضرة وممر تجاري لهما المساحة نفسها. اكتب ثلاثة اختلافات في المتطلبات: مصدر الكلام والضوضاء والتغطية والتحكم أو الأولويات. لا تنقل عدد السماعات بينهما اعتمادًا على المساحة وحدها.

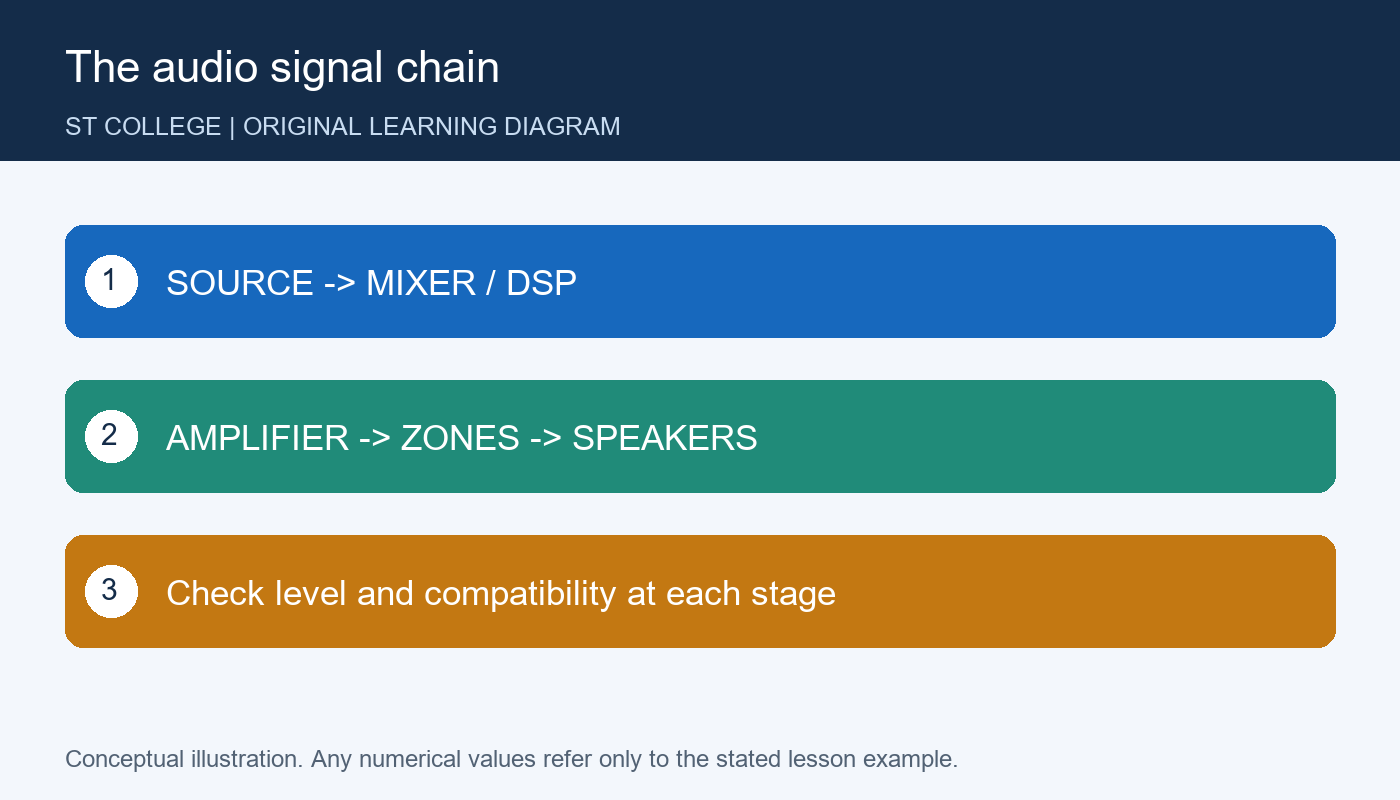

الدرس 2: سلسلة الإشارة والتوافق

تمر الإشارة من مصدر أو ميكروفون إلى معالجة أو مزج ثم تضخيم ثم سماعات، حسب الترتيب. مستوى الميكروفون والخط وخرج المضخم ليست مستويات متبادلة. طابق الموصل والإشارة والتوازن والتغذية اللازمة للمكونات، وفق بياناتها لا شكل القابس فقط.

تمرين: صوت مشوه يظهر قبل المضخم. قد يحدث قص في مدخل أو معالج؛ خفض خرج المضخم لا يزيل التشوه المتولد سابقًا. ارسم نقاط فحص على السلسلة وسجل مستوى كل مرحلة قبل الاستنتاج.

الدرس 3: التغطية والتوزيع والانعكاسات

اختر مواضع السماعات واتجاهها وتوزيعها من بيانات الانتشار والارتفاع ومنطقة الاستماع. تفاوت المسافة قد يسبب تفاوت المستوى، وتداخل المصادر يحتاج تنسيقًا. المواد العاكسة وزمن الارتداد قد يحدان وضوح الكلام مهما زادت القدرة.

تمرين: الصف الأمامي يسمع بقوة والخلفي بضعف. اقترح مراجعة التغطية والاتجاه أو توزيع مصادر مناسب مع ضبط زمني عند الحاجة، ثم تحقق بالقياس والاستماع. لا تبدأ بزيادة كسب الجميع فتؤذي القريب دون معالجة البعيد.

الدرس 4: أنظمة الممانعة المنخفضة

راجع ممانعة السماعة والحمل المكافئ وأدنى حمل يسمح به المضخم، ونوع التوصيل وقدرات المكونات. الممانعة تتغير مع التردد، والقيمة الاسمية ليست مقاومة مستمرة ثابتة. لا توصل عددًا مفتوحًا من السماعات على التوازي.

مثال مثالي: سماعتان اسميتان 8 Ω على التوازي تعطيان حملًا اسميًا 4 Ω في التبسيط. أربع متشابهة تعطي 2 Ω؛ قبول ذلك يتوقف على المضخم والترتيب وتعليمات الشركة. تمرين: لا تعتبر هذه النتيجة تصريحًا بتوصيل مضخم غير معروف عند 2 Ω.

الدرس 5: توزيع 70 أو 100 فولت وتابات السماعات

تستخدم أنظمة الجهد الثابت الاسمي مضخمًا وسماعات بمحولات أو تجهيزات متوافقة، وتختار تابات قدرة للسماعات. الجهد الفعلي يتغير مع الإشارة؛ الاسم لا يعني جهدًا ثابتًا على كل لحظة. لا تخلط سماعة غير مهيأة مع خط كهذا.

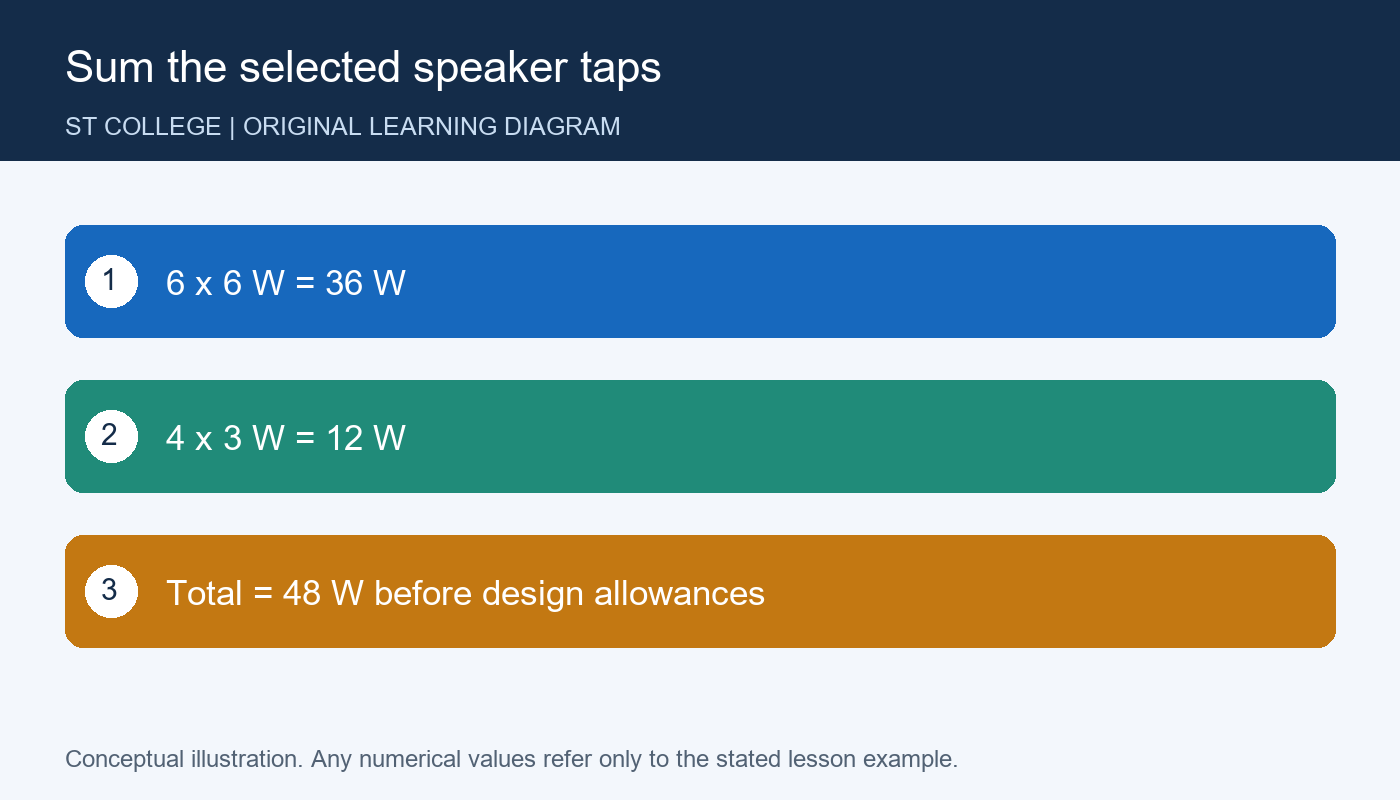

مثال: ست سماعات بتاب 6 W وأربع بتاب 3 W؛ المجموع 48 W. تختار قناة ذات قدرة ملائمة مع هامش ومتطلبات وفق المصنع والفواقد والتشغيل؛ لا تفرض نسبة هامش واحدة لكل منتج. تمرين: إذا تحولت الأربع إلى 6 W صار المجموع 60 W، فتراجع القناة والكابل والتغطية.

الدرس 6: المناطق والأولويات والتحكم

قسم المناطق حسب الوظيفة والزمن والمستوى ومصادر الرسائل. وثق من يملك التحكم وما يحدث عند نداء عام أو عطل أو فقد مصدر. أنظمة الإخلاء المعتمدة تحتاج إشراف أعطال وأولوية واشتراطات خاصة تتجاوز نظام صوت عام.

تمرين: مكتب يريد موسيقى مستقلة مع نداء استقبال. ارسم جدول حالات للمصادر والمناطق والأولويات. لا تستخدم نظامًا تجاريًا عاديًا بديلًا لوظيفة سلامة إلزامية دون تصميم واعتماد مناسبين.

الدرس 7: التغذية الراجعة والكسب والقص

التغذية الراجعة تنشأ عند عودة صوت السماعة إلى الميكروفون وتضخيم الحلقة. الاتجاه والموضع والبيئة والكسب والمعالجة تؤثر فيها. القص قد يحدث في أي مرحلة ولا يعني أن السماعات صغيرة فقط؛ قد يتضرر النظام بسوء التشغيل حتى مع قدرة مضخم اسمية أقل من قدرة سماعة.

تمرين: صفير يظهر عند انتقال المقدم إلى موضع معين. راجع العلاقة بين الميكروفون والسماعات والتغطية والضبط، ولا تحذف ترددات عشوائيًا حتى يختفي الكلام. أي اختبار صوتي يراعي مستوى آمنًا للسمع وإجراءات المكان.

الدرس 8: التوثيق والضبط والتسليم

سلم مسار الإشارة ومخطط المناطق ومعرفات الأجهزة والكابلات وتابات السماعات وإعدادات المعالجة وخطة القياس والقبول وتدريب المشغل. احفظ نسخة الإعدادات وتاريخها، وحدد حدود تعديل المستخدم وما يحتاج مختصًا.

تمرين: تغير تاب سماعتين بعد الضبط ولم يحدث الجدول. راجع مجموع القدرة وتوازن التغطية وسجل التغيير. لا تعتبر سماع صوت من كل سماعة اختبار قبول شاملًا؛ تحقق من الوظائف والأولويات والوضوح والمناطق وفق المتطلبات.

المشروع التطبيقي ونموذج المراجعة

صمم على الورق منطقتين: الأولى ست سماعات ×6 W، والثانية أربع ×3 W. القدرة المجمعة 48 W، موزعة 36 و12 W. سلم سلسلة إشارة وجدول تابات ومناطق وقائمة بيانات مضخم ناقصة وخطة تحقق. لا تختَر قدرة نهائية من المجموع وحده؛ بين الهامش والفواقد وتعليمات المصنع والأولوية. المشروع لنظام صوت عام افتراضي، وليس تصميم إخلاء.

اختبار سريع مع الإجابات

هل زيادة الكسب تصلح كل مشكلة تغطية؟ لا. هل 100 V تعني قيمة ثابتة مع الزمن؟ لا. هل عدد السماعات وحده يحدد المضخم؟ لا. هل موضع الميكروفون مؤثر؟ نعم. هل تغيير التاب يستلزم تحديث الجدول؟ نعم.

خطة الدراسة وتقييم تقدمك

قسّم الدراسة إلى ثلاث جلسات: الدروس 1–3، ثم 4–6، ثم 7–8 والمشروع. في كل جلسة اكتب ملخصًا بكلماتك وحل التمرين قبل قراءة الإجابة. قيّم مشروعك من خمس نقاط: وضوح المدخلات، واتساق المنهج، وصحة الحساب أو التسلسل، وتحديد البيانات الناقصة، وقابلية مراجعة الاستنتاج. أضف خمس نقاط لأسئلة المراجعة. إذا كانت النتيجة أقل من ثمانٍ، أعد مواضع الخطأ. التقييم ذاتي ولا يمنح اعتمادًا مهنيًا.

المراجع الفنية وحقوق الرسوم

أُلف الشرح والأمثلة والتمارين والرسوم التعليمية خصيصًا للموقع. الأغلفة المولدة موسومة بذلك. المراجع التالية للتوسع والتحقق؛ النصوص والمعايير الرسمية وتعليمات المعدات تبقى مرجع التطبيق، ولا تُنسخ جداولها أو رسوماتها هنا:

التوزيع عالي ومنخفض الممانعة — Yamaha
تفسير الجهد الثابت والقص — Yamaha
