دورة أساسيات التدفئة والتهوية والتكييف: من الحمل الحراري إلى قراءة النظام

هل قدرة التبريد هي القدرة الكهربائية؟ وهل زيادة حجم المكيف تعالج كل مشكلة راحة؟ في هذه الدورة نفكك النظام إلى حمل ومعدات وتوزيع وتحكم. الدروس الثمانية تعليمية، وتتضمن أمثلة ورسومًا ومشروعًا. تحتاج إلى حسابات أساسية وفهم القدرة والطاقة. لا تتضمن إجراءات شحن وسيط التبريد أو التعامل مع معدات تعمل بالضغط أو جهد الشبكة.

ما الذي ستتعلمه؟

ستقرأ فكرة نظام HVAC وتفرق بين التبريد والتهوية، وبين القدرة الحرارية والكهربائية، وتحدد البيانات المطلوبة للاختيار والتشخيص بدل الاعتماد على المساحة وحدها.

فهرس الدروس

الدرس 1: الحرارة ودرجة الحرارة والرطوبة
الدرس 2: من أين يأتي الحمل الحراري؟
الدرس 3: فكرة دورة التبريد
الدرس 4: المضخة الحرارية والتدفئة
الدرس 5: الهواء والتهوية والترشيح
الدرس 6: نظم التمدد المباشر والماء المبرد
الدرس 7: التحكم والطاقة وبيانات التشغيل
الدرس 8: مقارنة الأنظمة والتشخيص المنظم

الدرس 1: الحرارة ودرجة الحرارة والرطوبة

درجة الحرارة لا تصف وحدها طاقة الهواء أو مستوى الراحة. الحمل المحسوس يرتبط بتغير الحرارة، والكامن بتغير محتوى الرطوبة. قد يبرد نظام الهواء دون معالجة الرطوبة كما ينبغي، فتظهر شكاوى رغم قراءة حرارة مقبولة. اجمع قياسات وظروفًا ممثلة بدل الاكتفاء بقراءة واحدة.

تمرين: غرفة مزدحمة ترتفع رطوبتها بينما الحرارة قريبة من الضبط. اذكر بيانات ناقصة: عدد الأشخاص والتهوية ومصادر الرطوبة وتدفق الهواء وحالة الملف والتحكم. لا تختصر التشخيص في خفض نقطة الضبط، فقد لا يعالج سبب المشكلة.

الدرس 2: من أين يأتي الحمل الحراري؟

تشمل المدخلات الغلاف والنوافذ والشمس والأشخاص والإنارة والمعدات والهواء الخارجي والتسرب، وفق استخدام المبنى وتوقيته. حمل الذروة لا يساوي مجموع القيم القصوى المستقلة دائمًا؛ التزامن والكتلة الحرارية والاتجاهات مؤثرة. قواعد الواط لكل متر مربع تصلح أحيانًا للتقدير الأولي ضمن سياقها، لا بديلًا لحساب مفصل.

مثال ورقي: ثلاثة أحمال متزامنة 2 و1.5 و0.8 kW حراري، مجموعها 4.3 kW لهذه البنود فقط. تمرين: إذا لم تضف حمل الهواء الخارجي فلا تسم النتيجة «حمل الغرفة الكامل». سجل الحدود والبيانات الناقصة بجوار الرقم.

الدرس 3: فكرة دورة التبريد

ينقل نظام الانضغاط الحراري الحرارة عبر المبخر والضاغط والمكثف ووسيلة التمدد، مع وسيط ودورة مصممين للتطبيق. الضاغط لا «يصنع البرودة» بوصفها مادة؛ النظام ينقل حرارة ويستهلك شغلًا. تفاصيل الضغط ودرجة الحرارة تعتمد على الوسيط وظروف التشغيل.

مثال اتزان مبسط: انتزع النظام 6 kW حراري من الحيز واستهلك ضاغطه 2 kW، فيطرح نحو 8 kW عند المكثف في نموذج يهمل الفواقد الأخرى. تمرين: لا تضع المكثف في حيز مغلق وتفترض أن الحرارة تختفي؛ يجب دراسة تصريفها وظروف التهوية.

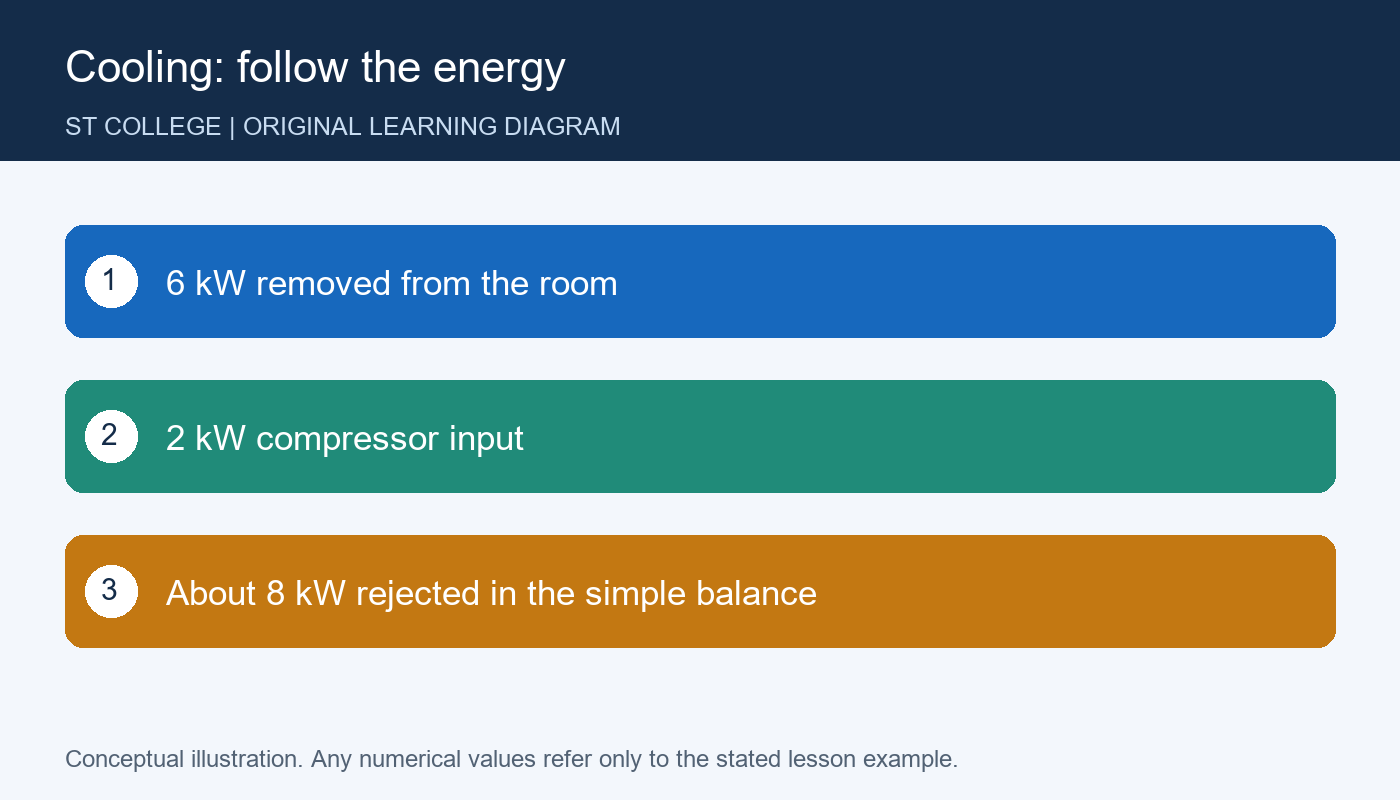

رسم تعليمي أصلي خاص بالموقع — Cooling: follow the energy — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 4: المضخة الحرارية والتدفئة

المضخة الحرارية تنقل حرارة من مصدر إلى حيز مطلوب، وقد يتيح النظام العكسي التدفئة والتبريد. الهواء والماء والأرض مصادر أو وسائط ضمن ترتيبات مختلفة. الأداء والقدرة المتاحة يتغيران مع درجات الحرارة والتشغيل؛ قيمة كفاءة عند نقطة اختبار لا تصف الموسم كله.

تمرين: جهاز يعطي 9 kW تدفئة عند دخل 3 kW، فمعامل أدائه اللحظي في الحالة المفترضة COP = 3. لا تعده كفاءة كهربائية 300% لمحرك ولا وعدًا ثابتًا طوال السنة؛ هو نسبة حرارة منقولة إلى دخل عند شروط محددة.

الدرس 5: الهواء والتهوية والترشيح

التكييف والتهوية وظيفتان متداخلتان لكنهما غير متطابقتين. تدوير الهواء الداخلي لا يضمن كمية الهواء الخارجي المطلوبة. قنوات ومراوح ومرشحات ومخارج هواء وتوازن ضغط تؤثر في التوزيع والضوضاء وجودة الهواء. اختيار مرشح مختلف قد يغير مقاومة المسار وأداء المروحة.

تمرين: وحدة تبرد جيدًا لكن غرفة جانبية حارة. راجع توزيع الهواء والمسار والعوائق وتوازن النظام والتحكم، مع قياسات مناسبة. لا تستنتج أن زيادة سعة الضاغط هي الحل. وأي معدلات تهوية ملزمة تؤخذ من مرجع الاستخدام المحلي.

الدرس 6: نظم التمدد المباشر والماء المبرد

في DX تصل دورة التبريد إلى وحدات أو ملفات مرتبطة بالوسيط، وفي نظم الماء ينقل ماء مبرد أو ساخن الطاقة إلى وحدات معالجة أو ملفات. لكل ترتيب معدات وتوزيع وتحكم وصيانة. لا تجعل وصف «مركزي» حكمًا تلقائيًا على الكفاءة أو التكلفة.

مثال تعلمي للماء: معدل كتلي 0.5 kg/s، وحرارة نوعية مفترضة 4.18 kJ/(kg·K)، وفرق حرارة 5 K؛ القدرة نحو 10.45 kW من Q = m × cp × ΔT. تمرين: لا تخلط معدلًا حجميًا بالمعدل الكتلي دون تحويل الكثافة، ولا تعتبر المثال اختيارًا لمضخة أو أنبوب.

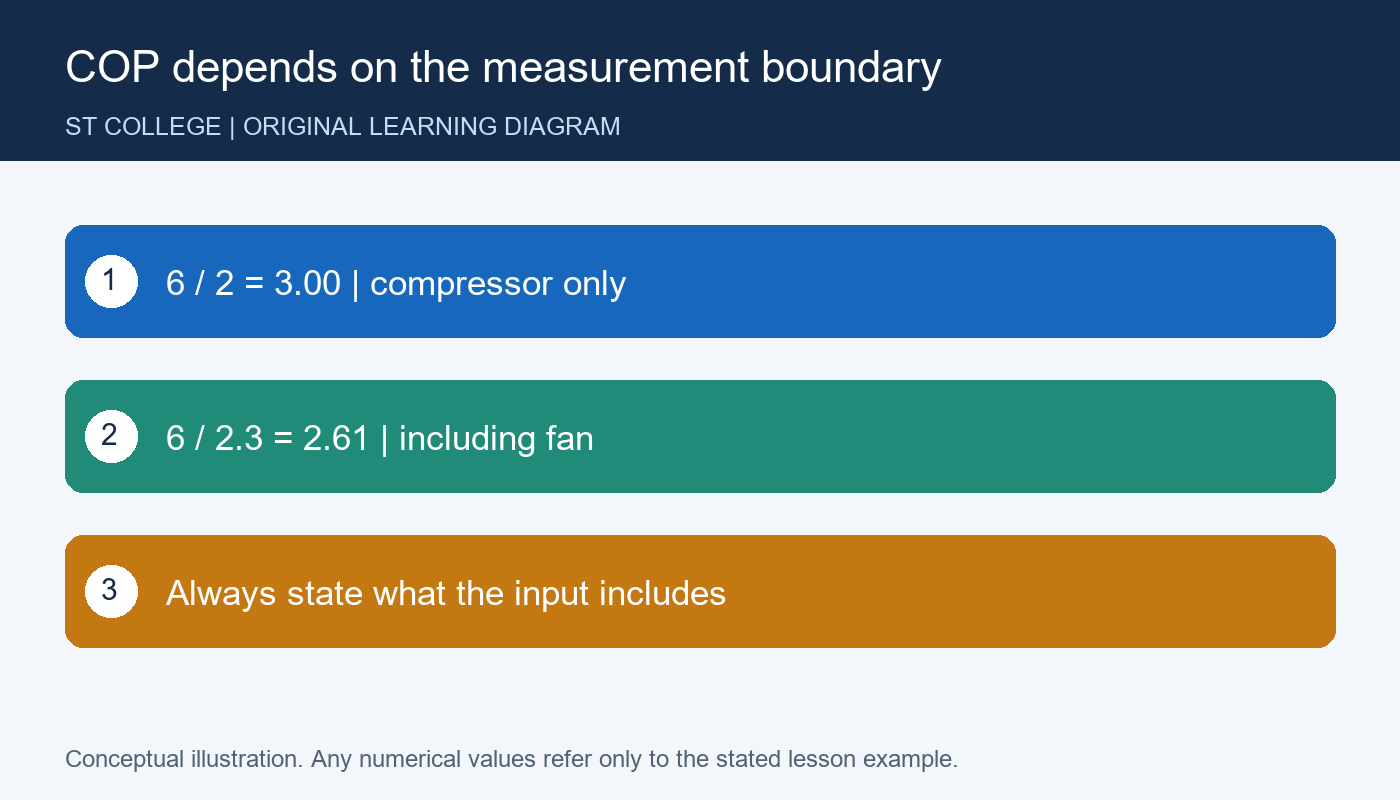

رسم تعليمي أصلي خاص بالموقع — COP depends on the measurement boundary — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 7: التحكم والطاقة وبيانات التشغيل

راقب نقاط الضبط والحساسات والجداول وحالات الإشغال وتسلسل المراوح والصمامات والمعدات. عنصر تحكم خاطئ قد يسبب تدفئة وتبريدًا متعارضين أو تشغيلًا بلا حاجة. استهلاك النظام يشمل أحيانًا مراوح ومضخات ومساعدات لا تظهر في رقم الضاغط وحده.

تمرين: دخل النظام الكلي 4 kW وقدرته الحرارية المفيدة 12 kW في وضع معين؛ النسبة 3 في هذا الحد المحسوب. إذا كان الرقم الكهربائي يستبعد مضخات خارجية، فاكتب ذلك. للمخططات تابع دورة كهرباء وتحكم التكييف.

الدرس 8: مقارنة الأنظمة والتشخيص المنظم

قارن القدرة في شروط التصميم، والأداء الجزئي، والتوزيع، والتحكم، والضوضاء، والصيانة، والمساحة، والمرونة والتكلفة عبر العمر. ابدأ التشخيص بوصف الشكوى وحدودها ثم سجل القياسات، وقارن بالمطلوب، واختبر الفرضيات بدل استبدال أجزاء بالتخمين.

تمرين: قدم جدولًا لحالتين متشابهتين في المساحة مختلفتين في الاستخدام وساعات العمل. اشرح لماذا لا يكفي شراء النظام نفسه لهما. النتيجة الجيدة قائمة متطلبات وبيانات وطريقة مقارنة، لا اسم تقنية مفضل بلا حساب.

المشروع التطبيقي ونموذج المراجعة

لنظام افتراضي حمل تبريد 6 kW ودخل ضاغط 2 kW ومروحة 0.3 kW: احسب نسبة القدرة الحرارية إلى الدخل الكلي فتساوي نحو 2.61، وإلى دخل الضاغط وحده 3. وضح الفرق بين حدود الحساب. أضف رسم انتقال حرارة وقائمة عشرة مدخلات اختيار وخطة قياس لخمس نقاط. لا تستنتج حمل المبنى من المثال؛ الأرقام معطاة للتدرب على الاتزان والحدود.

اختبار سريع مع الإجابات

هل kW تبريد يساوي kW كهرباء؟ لا. هل تدوير الهواء يضمن تهوية خارجية؟ لا. هل COP ثابت في كل الطقس؟ لا. هل حمل الرطوبة مهم؟ نعم. هل يشمل رقم الضاغط كل استهلاك المنشأة؟ ليس بالضرورة.

خطة الدراسة وتقييم تقدمك

قسّم الدراسة إلى ثلاث جلسات: الدروس 1–3، ثم 4–6، ثم 7–8 والمشروع. في كل جلسة اكتب ملخصًا بكلماتك وحل التمرين قبل قراءة الإجابة. قيّم مشروعك من خمس نقاط: وضوح المدخلات، واتساق المنهج، وصحة الحساب أو التسلسل، وتحديد البيانات الناقصة، وقابلية مراجعة الاستنتاج. أضف خمس نقاط لأسئلة المراجعة. إذا كانت النتيجة أقل من ثمانٍ، أعد مواضع الخطأ. التقييم ذاتي ولا يمنح اعتمادًا مهنيًا.
