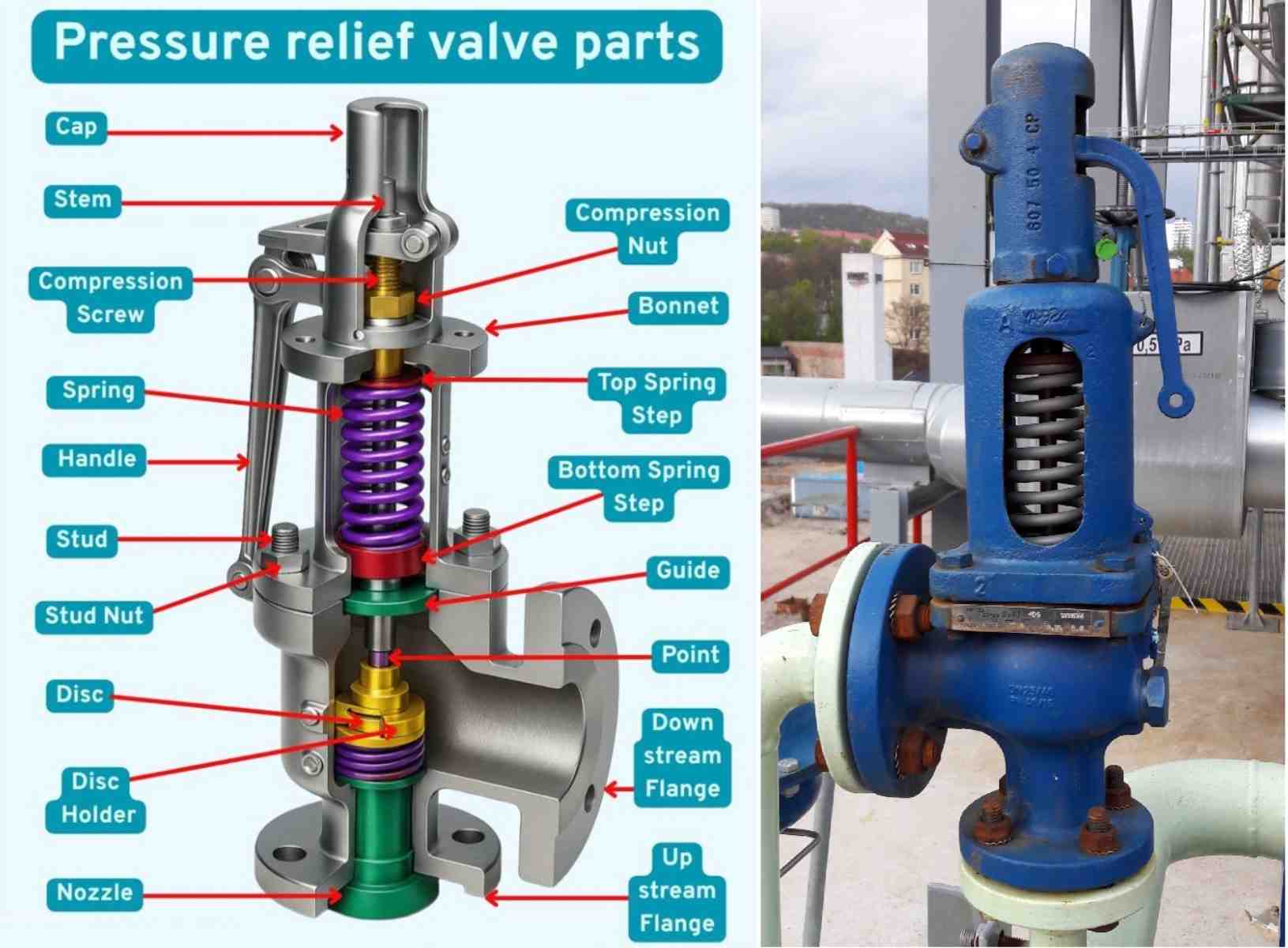

تُعد معايرة صمام الأمان Pressure Safety Valve (PSV) من الإجراءات الأساسية لضمان سلامة الأنظمة الصناعية وحماية المعدات والأنابيب والخزانات من مخاطر ارتفاع الضغط فوق الحدود المسموح بها. تتمثل الوظيفة الرئيسية لصمام الأمان في فتح مسار لتصريف الضغط الزائد عند وصول ضغط النظام إلى قيمة محددة مسبقًا تُعرف باسم ضغط الضبط (Set Pressure)، ثم إعادة الإغلاق بصورة صحيحة بعد انخفاض الضغط إلى مستوى آمن. وتساعد المعايرة الدورية على التأكد من أن الصمام يعمل عند الضغط المطلوب، وأن آلية الفتح والإغلاق لا تعاني من أي خلل قد يؤثر في سلامة المنشأة أو كفاءة التشغيل.

ما المقصود بمعايرة صمام الأمان؟

معايرة صمام الأمان هي عملية اختبار وفحص يتم خلالها تطبيق ضغط تدريجي على الصمام باستخدام منضدة اختبار متخصصة، ومراقبة الضغط الذي يبدأ عنده الصمام بالفتح، بالإضافة إلى ضغط إعادة الإغلاق. تُجرى هذه العملية عادةً داخل ورش الصيانة باستخدام منضدة اختبار (Test Bench) مجهزة بمصدر ضغط وأجهزة قياس دقيقة ومعتمدة. تهدف المعايرة إلى التحقق من:

• ضغط فتح الصمام.
• سرعة واستجابة عملية الفتح.
• ضغط إعادة الإغلاق.
• عدم وجود تسرب غير مقبول.
• توافق أداء الصمام مع بيانات المصنع ومتطلبات التشغيل والكود المعتمد.

خطوات معايرة صمام الأمان (PSV)

أولًا: التحضير للاختبار

تبدأ عملية المعايرة بإعداد منطقة العمل وتجهيز المعدات اللازمة، وتشمل مرحلة التحضير ما يلي:

• تجهيز منضدة اختبار صمام الأمان Test Bench.
• توفير مصدر الضغط المناسب، مثل الهواء المضغوط أو غاز النيتروجين أو المصدر الهيدروليكي بحسب نوع الاختبار.
• تجهيز أدوات التثبيت والتوصيل والأختام ومواد التشحيم المناسبة.
• تنظيف بيئة الاختبار والتأكد من خلوها من الملوثات أو الأجسام التي قد تؤثر في عملية القياس.
• فحص الأنابيب والوصلات وصمامات التحكم والتأكد من سلامتها.
• التأكد من أن أجهزة ومقاييس الضغط المستخدمة معايرة ومعتمدة، وأن شهادات معايرتها لا تزال ضمن فترة الصلاحية.

يُعد استخدام أجهزة قياس دقيقة أمرًا ضروريًا، لأن أي خطأ في قراءة الضغط قد يؤدي إلى ضبط الصمام عند قيمة غير صحيحة.

ثانيًا: تركيب صمام الأمان على منضدة الاختبار

يتم تثبيت صمام الأمان المراد معايرته بإحكام على منضدة الاختبار باستخدام أدوات التثبيت والوصلات المناسبة لحجمه وتصنيف الضغط الخاص به. يجب خلال هذه المرحلة التأكد من:

• تثبيت الصمام بشكل عمودي أو بحسب تعليمات الشركة المصنعة.
• إحكام جميع الوصلات.
• عدم وجود تسرب في نقاط التثبيت.
• توافق ضغط المنضدة مع ضغط تصميم الصمام.
• استخدام حشوات وأختام مناسبة لنوع وسيط الاختبار.

يجب عدم بدء الاختبار قبل التأكد من سلامة التوصيلات، لأن التسرب قد يؤثر في دقة النتائج ويشكل خطرًا على العاملين.

ثالثًا: تحديد ضغط الضبط (Set Pressure)

يُحدد ضغط الضبط بالاعتماد على المعلومات المسجلة على لوحة بيانات الصمام أو وثائق التصميم والتشغيل. يمثل ضغط الضبط (Set Pressure) الضغط الذي يجب عنده أن يبدأ صمام الأمان بعملية الفتح السريع أو ما يُعرف باسم:

Pop Action

عند تحديد ضغط الاختبار، يجب مراعاة عدد من العوامل، منها:

• ضغط الضبط المسجل على لوحة بيانات الصمام.
• نوع وسيط التشغيل.
• درجة حرارة التشغيل.
• الضغط الخلفي على الصمام.
• توصيات الشركة المصنعة.
• متطلبات الكود أو المعيار الهندسي المعتمد.

رابعًا: زيادة الضغط ومراقبة عملية الفتح

بعد تثبيت الصمام وتحديد ضغط الضبط، يتم رفع الضغط تدريجيًا باستخدام مصدر الضغط المتصل بمنضدة الاختبار. غالبًا ما يُستخدم الهواء المضغوط أو غاز النيتروجين في اختبارات صمامات الأمان المستخدمة مع الغازات والأبخرة، بينما يمكن استخدام سوائل الاختبار في بعض التطبيقات وفقًا لتصميم الصمام وإجراءات الشركة المصنعة.

أثناء رفع الضغط يتم:

• مراقبة قراءة مقياس الضغط القياسي.
• زيادة الضغط بصورة تدريجية ومنضبطة.
• مراقبة أي تسرب محتمل من الصمام.
• تسجيل قيمة الضغط لحظة حدوث الفتح السريع.

تُعرف قراءة الضغط عند فتح الصمام باسم: ضغط الفتح أو ضغط الضبط الفعلي ويجب مقارنة هذه القيمة بضغط الضبط المحدد للصمام وبحدود السماح المعتمدة.

خامسًا: مراقبة ضغط إعادة الإغلاق (Reseating Pressure)

بعد فتح صمام الأمان وتصريف جزء من الضغط، يتم تقليل الضغط تدريجيًا وببطء. تتم مراقبة الصمام إلى أن يُغلق بالكامل ويتوقف تدفق وسيط الاختبار. يسمى الضغط الذي يُغلق عنده الصمام: ضغط إعادة الإغلاق (Reseating Pressure) أو: ضغط الإغلاق (Closing Pressure) تُعد عملية إعادة الإغلاق مهمة لضمان عدم استمرار الصمام في تسريب أو تصريف وسيط التشغيل بعد عودة ضغط النظام إلى المستوى الآمن.

الفرق بين ضغط الضبط وضغط إعادة الإغلاق يُعرف عادةً باسم: Blowdown وتختلف القيمة المسموح بها بحسب نوع الصمام وتصميمه والكود المستخدم ومتطلبات الشركة المصنعة.

سادسًا: تعديل ضغط الصمام عند الحاجة

إذا كانت قيمة ضغط الفتح خارج حدود السماح المعتمدة، يتم تعديل الصمام للوصول إلى قيمة الضبط المطلوبة. تتضمن عملية التعديل عادةً الخطوات التالية:

1. تفريغ الضغط بالكامل من منضدة الاختبار.
2. التأكد من عدم وجود ضغط محبوس داخل الصمام أو التوصيلات.
3. إزالة غطاء الصمام للوصول إلى آلية الضبط.
4. فك صامولة أو برغي القفل بحسب تصميم الصمام.
5. تعديل برغي الضبط الرئيسي.

في كثير من تصميمات صمامات الأمان:

• يؤدي تدوير برغي الضبط باتجاه عقارب الساعة إلى زيادة ضغط الفتح.
• يؤدي تدويره عكس اتجاه عقارب الساعة إلى خفض ضغط الفتح.

بعد إجراء التعديل، يجب إعادة تثبيت أجزاء الصمام وتكرار اختبار ضغط الفتح وإعادة الإغلاق للتحقق من دقة الضبط. قد يلزم تكرار عملية الاختبار أكثر من مرة حتى يتم الحصول على نتائج مستقرة ومتوافقة مع المتطلبات. يجب دائمًا اتباع تعليمات الشركة المصنعة، لأن اتجاه وآلية الضبط قد تختلف بين أنواع وتصميمات الصمامات.

سابعًا: التحقق النهائي وتسجيل النتائج

بعد الوصول إلى ضغط الضبط المطلوب، يتم إجراء اختبار نهائي للتأكد من ثبات أداء الصمام. تشمل عملية التحقق ما يلي:

• إعادة اختبار ضغط الفتح.
• التأكد من انتظام عملية الفتح.
• قياس ضغط إعادة الإغلاق.
• التحقق من عدم وجود تسرب غير مقبول.
• تسجيل جميع القراءات والنتائج.
• مقارنة النتائج بحدود القبول المحددة.

يُنصح بتسجيل المعلومات التالية في تقرير المعايرة:

• رقم تعريف الصمام.
• اسم الشركة المصنعة.
• نوع الصمام وطرازه.
• الرقم التسلسلي.
• حجم الصمام.
• ضغط الضبط المطلوب.
• ضغط الفتح قبل التعديل.
• ضغط الفتح بعد التعديل.
• ضغط إعادة الإغلاق.
• نوع وسيط الاختبار.
• بيانات أجهزة القياس المستخدمة.
• تاريخ المعايرة.
• موعد المعايرة القادمة.
• اسم الفني أو الجهة المنفذة للاختبار.

ثامنًا: الختم ووضع بطاقة المعايرة

بعد التأكد من نجاح عملية المعايرة، يتم تثبيت غطاء الصمام ووضع ختم مناسب لمنع إجراء أي تعديل غير مصرح به على آلية الضبط. كما يتم تثبيت بطاقة أو علامة معايرة تتضمن البيانات الأساسية، مثل:

• ضغط الضبط.
• تاريخ المعايرة.
• تاريخ المعايرة القادمة.
• رقم شهادة المعايرة.
• اسم الجهة أو الورشة التي نفذت الاختبار.

يساعد الختم على ضمان عدم تغيير إعدادات الصمام بعد المعايرة دون تصريح أو إجراء فني معتمد.

أهم الضغوط المرتبطة بصمام الأمان

1. ضغط الضبط (Set Pressure)

هو الضغط الذي يتم عنده ضبط صمام الأمان ليبدأ بالفتح وفقًا لتصميمه.

يجب أن تكون قيمة ضغط الفتح ضمن حدود السماح المحددة في الكود المعتمد أو تعليمات الشركة المصنعة.

تُستخدم في بعض التطبيقات نسبة سماح تقارب ±3%، إلا أن القيمة الفعلية تعتمد على نوع الصمام وضغط الضبط والمعيار المطبق.

2. الضغط الزائد (Overpressure)

هو مقدار زيادة الضغط فوق ضغط الضبط أثناء عملية فتح الصمام ووصوله إلى قدرة التصريف المطلوبة. يمكن التعبير عنه بالعلاقة التالية:

الضغط الزائد = الضغط الفعلي أثناء التصريف − ضغط الضبط

قد تسمح بعض التطبيقات بضغط زائد يصل إلى نحو 10% فوق ضغط الضبط، إلا أن النسبة المسموح بها تختلف وفقًا للكود وظروف التشغيل ونوع النظام.

3. ضغط إعادة الإغلاق (Reseating Pressure)

هو الضغط الذي يعود عنده صمام الأمان إلى وضع الإغلاق الكامل بعد انخفاض ضغط النظام. يجب أن يغلق الصمام بصورة مستقرة دون استمرار تسرب غير مقبول.

4. فرق ضغط الإغلاق (Blowdown)

هو الفرق بين ضغط الضبط وضغط إعادة الإغلاق، ويمكن التعبير عنه كما يلي:

فرق ضغط الإغلاق = ضغط الضبط − ضغط إعادة الإغلاق

يؤثر هذا الفرق في استقرار عمل الصمام، ويساعد على منع الفتح والإغلاق المتكرر بسرعة.

المعايرة داخل الورشة أم في موقع التشغيل؟

يمكن معايرة صمامات الأمان باستخدام طريقتين رئيسيتين:

المعايرة على منضدة الاختبار (Bench Calibration)

تتم بعد فك الصمام من النظام ونقله إلى ورشة الصيانة.

من أهم مزاياها:

• توفير بيئة اختبار مسيطر عليها.
• سهولة فحص أجزاء الصمام.
• إمكانية تنظيف الصمام وصيانته.
• دقة التحكم في ضغط الاختبار.
• سهولة تسجيل النتائج.

أما من عيوبها:

• الحاجة إلى إيقاف النظام أو عزل الصمام.
• الحاجة إلى فك الصمام ونقله وإعادة تركيبه.
• احتمال اختلاف ظروف الاختبار عن ظروف التشغيل الفعلية.

المعايرة في الموقع (Online Calibration)

تُجرى أثناء وجود الصمام في موقعه، باستخدام أجهزة خاصة تساعد على تقدير أو قياس ضغط الفتح دون الحاجة إلى فك الصمام في بعض التطبيقات.

من مزاياها:

• تقليل الحاجة إلى فك الصمام.
• تقليل فترة توقف المعدات.
• تقييم الصمام في ظروف قريبة من التشغيل الفعلي.

أما تحدياتها فتشمل:

• الحاجة إلى أجهزة متخصصة.
• ارتفاع مستوى الخطورة.
• الحاجة إلى إجراءات سلامة دقيقة.
• إمكانية تأثر النتائج بظروف التشغيل والضغط الخلفي.

يتم اختيار طريقة المعايرة وفقًا لنوع الصمام، وطبيعة المنشأة، وظروف التشغيل، وتعليمات المصنع، ومتطلبات السلامة.

احتياطات السلامة أثناء معايرة صمام الأمان

يجب التعامل مع عملية معايرة صمامات الأمان بحذر، لأن الاختبار يتضمن استخدام ضغوط مرتفعة قد تشكل خطرًا على العاملين والمعدات.

تشمل أهم احتياطات السلامة:

• تنفيذ الاختبار بواسطة فنيين مؤهلين ومدربين.
• استخدام معدات الوقاية الشخصية المناسبة.
• عدم الوقوف أمام مخرج تصريف الصمام.
• التأكد من تثبيت الصمام بإحكام.
• استخدام منضدة اختبار مناسبة لضغط الصمام.
• عدم تجاوز ضغط الاختبار المسموح به.
• تفريغ الضغط بالكامل قبل إجراء أي تعديل.
• عزل منطقة الاختبار ومنع دخول الأشخاص غير المخولين.
• فحص الأنابيب والوصلات قبل بدء الاختبار.
• الالتزام بتعليمات الشركة المصنعة وإجراءات المنشأة.

أهمية المعايرة الدورية لصمامات الأمان

تساعد المعايرة والفحوص الدورية على:

• حماية المعدات من الضغط الزائد.
• تقليل مخاطر الانفجار أو تلف الأنابيب والخزانات.
• التأكد من موثوقية أنظمة الحماية.
• اكتشاف التآكل أو التلف أو الترسبات داخل الصمام.
• تقليل احتمالات الفتح المبكر أو المتأخر.
• تحسين سلامة العاملين والمنشأة.
• الالتزام بمتطلبات الصيانة والمعايير الفنية.

الخلاصة

تُعد معايرة صمام الأمان PSV عملية أساسية لضمان عمل أنظمة الحماية من الضغط الزائد بكفاءة وموثوقية. تبدأ عملية المعايرة بتجهيز منضدة الاختبار والتأكد من صلاحية أجهزة القياس، ثم تركيب الصمام ورفع الضغط تدريجيًا لتحديد ضغط الفتح، وبعد ذلك يتم قياس ضغط إعادة الإغلاق وإجراء التعديلات اللازمة. بعد نجاح الاختبار، تُوثق النتائج ويُختم الصمام لمنع أي تعديل غير مصرح به. ويجب التأكيد على أن حدود السماح لضغط الفتح والضغط الزائد وضغط إعادة الإغلاق ليست ثابتة لجميع الصمامات، بل تعتمد على نوع الصمام وتصميمه وتعليمات الشركة المصنعة والكود أو المعيار الهندسي المعتمد. لذلك يجب تنفيذ عمليات المعايرة بواسطة أشخاص مؤهلين، ووفق إجراءات سلامة معتمدة، لضمان حماية المعدات والأفراد واستمرارية التشغيل الآمن.
