دورة الرسومات التنفيذية الكهربائية: التنسيق والمسارات والتقديم ورسومات المنفذ

الرسمة التنفيذية لا تعني إعادة رسم التصميم بخطوط أكثر؛ يجب أن تجيب عن الموقع والمنسوب والواجهات والتثبيت والوصول والاعتماد. تقدم هذه الدورة ثمانية دروس ومشروع تنسيق أصليًا. المتطلبات: قراءة الرسومات وأساسيات الكابلات. لا تستبدل هذه المادة تصميمًا معتمدًا أو تعليمات تركيب منتج أو تحققًا إنشائيًا.

ما الذي ستتعلمه؟

ستجمع المدخلات الصحيحة، وتنتج حزمة تنسيق مفهومة، وتدير الاستفسارات والتعديلات وأدلة المنفذ الفعلي دون تحويل افتراضات الموقع إلى تصميم صامت.

فهرس الدروس

الدرس 1: فرق بين التصميم والتنفيذ والمنفذ
الدرس 2: سجل المدخلات والمنتجات
الدرس 3: المسارات والمناسيب والسعات
الدرس 4: المقاطع والتفاصيل والواجهات
الدرس 5: التنسيق وفحص التعارضات
الدرس 6: الكميات والأطوال وهوامش القياس
الدرس 7: التقديم والمراجعة والتغيير
الدرس 8: رسومات المنفذ والتسليم

الدرس 1: فرق بين التصميم والتنفيذ والمنفذ

يحدد التصميم المتطلبات والحل الهندسي، وتطور الرسومات التنفيذية التفاصيل وفق البيانات المعتمدة والتنسيق، وتسجل رسومات المنفذ ما نفذ فعليًا بعد التحقق. الأسماء والحالات قد تختلف حسب إجراءات المشروع؛ المهم وضوح الغرض وسلسلة الاعتماد.

تمرين: رسم تنسيق معدل في الموقع لكنه لم يعتمد. لا تصفه تلقائيًا بمنفذ نهائي. حدد التغيير ومصدره ومراجعته وفحصه واعتماده حسب الإجراءات، ثم حدث المستندات المرتبطة.

الدرس 2: سجل المدخلات والمنتجات

اجمع التصميم المعتمد وحساباته والمواصفات والمعمار والإنشاء والميكانيكا وبيانات المعدات والتقديمات وتعليمات المصنع. سجل المراجعات والمسؤول والحالة. رسم معدات عامة بأبعاد تقديرية قد لا يمثل المنتج الذي سيشترى.

تمرين: تغير مورد اللوحة فأصبحت أعمق وأثقل. راجع المساحة والوصول والقاعدة والدخول والكابلات والتحميل والتنسيق، واطلب بيانات معتمدة. لا تكتف باستبدال الاسم على الرسم القديم.

الدرس 3: المسارات والمناسيب والسعات

حدد المسار ثلاثي الأبعاد، ونوعه، والارتفاعات، ونقاط الانتقال، والاختراقات وحدود الحريق، والوصول للصيانة. راجع السعة والتجميع والحرارة وأنصاف الانحناء والسحب وفق الكابلات والمرجع. المسار الخالي هندسيًا قد لا يحقق متطلبات الكهرباء أو الصيانة.

تمرين: مسار مستقيم في المسقط يمر تحت مجرى هواء في مقطع. اكتشف التعارض قبل التنفيذ، ثم قارن بدائل المناسيب والمسارات مع أثرها على طول الكابل ودعمه وهبوط الجهد. لا تعالج الاصطدام بثني غير مدروس.

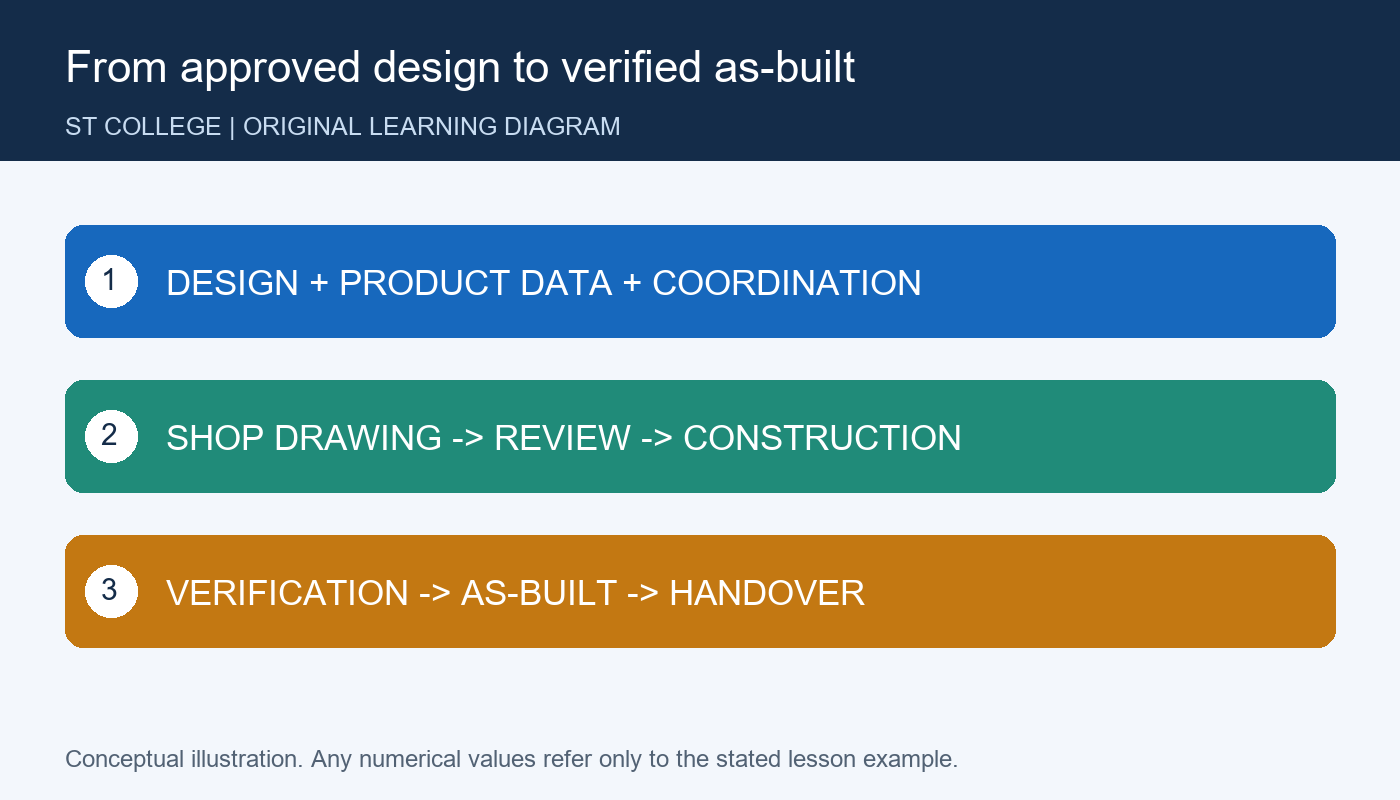

رسم تعليمي أصلي خاص بالموقع — From approved design to verified as-built — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 4: المقاطع والتفاصيل والواجهات

استخدم المقاطع لتوضيح الارتفاعات والتباعد والاختراقات والاتصال بالمعدات. تفاصيل التثبيت والدعامات قد تحتاج تصميمًا إنشائيًا أو بيانات مصنع؛ لا تشتق أحمالها أو مسافاتها من رسم جمالي. عرف المسؤوليات بين الكهرباء والإنشاء والحريق وبقية الخدمات.

تمرين: تفصيل اختراق جدار مقاوم للحريق يبين المسار فقط. اطلب نظام سد اختراق مناسبًا ومثبتًا للتكوين الفعلي ومعتمدًا وفق المشروع. استخدام مادة عشوائية حول الكابل لا يثبت استمرار تصنيف الحاجز.

الدرس 5: التنسيق وفحص التعارضات

اجمع النماذج أو الرسومات المتوافقة في الوحدات والإحداثيات والمراجعات. فرق بين تعارض صلب ومنطقة وصول أو صيانة أو تمدد مطلوبة. برنامج كشف الاصطدامات يعين على العثور على المشكلات لكنه لا يثبت صلاحية الحل الهندسي.

تمرين: لا يوجد اصطدام بين لوحتين لكن الباب لا يفتح أو مساحة العمل غير كافية. سجل تعارض وصول لا تصادم أجسام فقط. عيّن مالك كل ملاحظة وموعد الحل وتأثيره على الخدمات الأخرى.

الدرس 6: الكميات والأطوال وهوامش القياس

استخرج الكميات من نسخة منسقة وبطريقة قياس محددة. ميز طول المسار من عدد الموصلات والتفرعات والنهايات والارتفاعات والملحقات. أي هوامش توريد أو قطع أو احتياط يجب بيانها؛ لا تضف نسبًا متعددة دون معرفة تداخلها.

مثال: مسار أفقي 25 m مع صعود 3 m ونزول 2 m يعطي 30 m قبل النهايات والهوامش المحددة. إذا كان المطلوب ثلاثة كابلات منفصلة فلكل منها طول يراجع وفق المسار. تمرين: لا تخلط 30 متر مسار بـ30 متر إجمالي لجميع الكابلات.

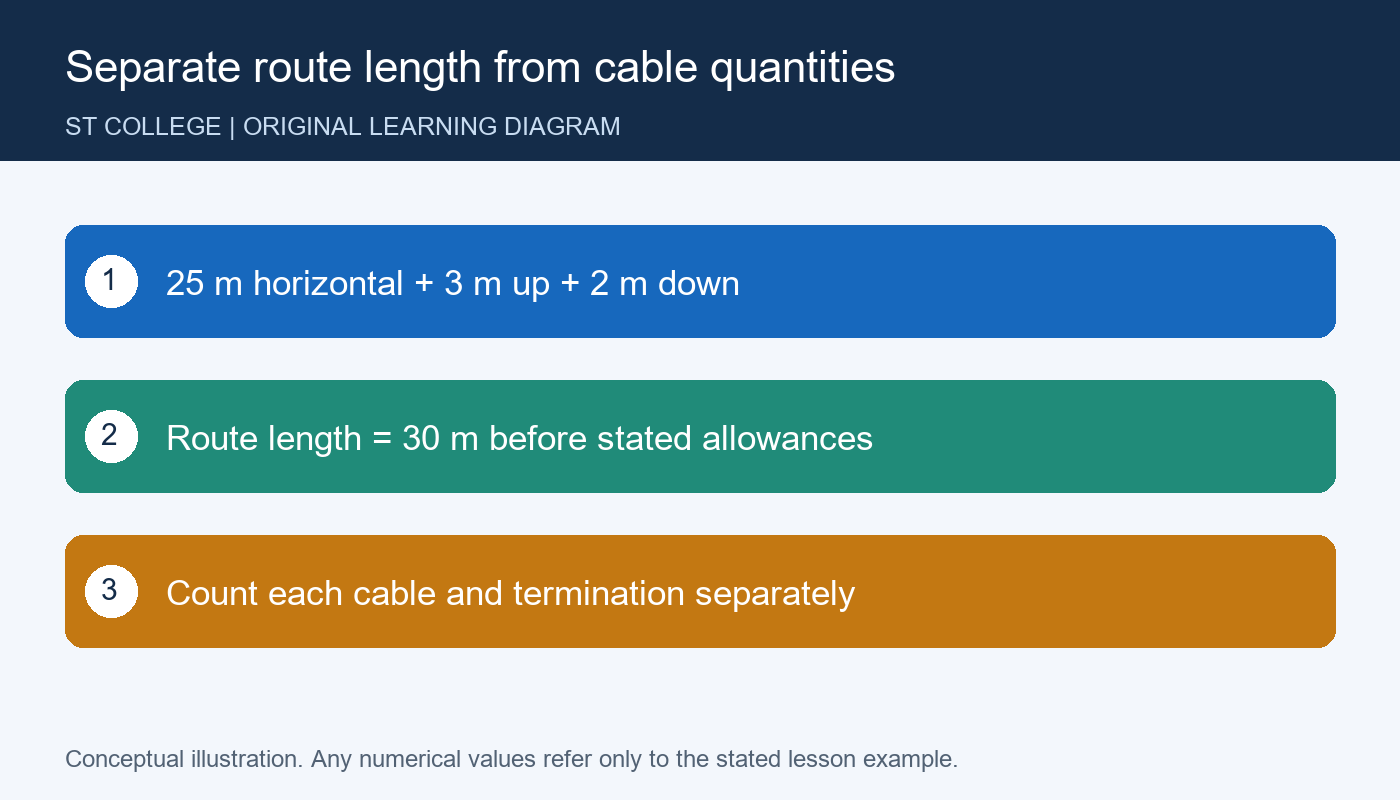

رسم تعليمي أصلي خاص بالموقع — Separate route length from cable quantities — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 7: التقديم والمراجعة والتغيير

تتضمن الحزمة قائمة الرسومات والمراجع والتقديمات والافتراضات والأسئلة المفتوحة. استجب لكل تعليق بدليل وموقع تعديل، وحافظ على سجل النسخ. الاعتماد المقيد أو الملاحظات المشروطة لا يفهم على أنه موافقة مطلقة على كل تفصيل.

تمرين: تغير المسار بعد اعتماد الحزمة. سجل السبب وافحص أثر الطول والتجميع والواجهات والحسابات، وأصدر مراجعة وفق الإجراءات. إبلاغ الفريق شفهيًا لا يغني عن تحديث النسخة التي سيعمل بها الموقع.

الدرس 8: رسومات المنفذ والتسليم

اجمع أدلة المواقع والمناسيب والمعرفات والاختبارات والصور المناسبة قبل إخفاء الأعمال، وفق خطة المشروع. راجع اختلاف المنفذ عن المعتمد وأغلق التغييرات. الملف النهائي ليس مجرد تغيير عنوان رسم قديم إلى «منفذ».

مهمة: ضع قائمة تحقق تضم النسخة والموقع والمعرفات والتعديلات وأرقام الكابلات ووجهاتها ونقاط الفحص وربط التقارير. سلم معلومات تصلح للصيانة المستقبلية، مع بيان ما تحقق منه فعلًا وما بقي بحاجة إلى فحص.

المشروع التطبيقي ونموذج المراجعة

نسق مسارًا افتراضيًا طوله الأفقي 25 m مع صعود 3 m ونزول 2 m، يتعارض في نقطة مع مجرى هواء. قدم مسقطًا ومقطعًا وسجل ثلاثة بدائل وجدول أثرها. الحل الحسابي الأساسي 30 m قبل النهايات والهوامش المعتمدة. لا تختَر بديلًا نهائيًا دون مراجعة المساحة والدعم والكابلات والحرارة والاختراق. أرفق سجل مراجعة ومثالًا لتوثيق المنفذ.

اختبار سريع مع الإجابات

هل خلو النموذج من الاصطدام يثبت الوصول؟ لا. هل 30 متر مسار تعني إجمالي كل الموصلات؟ لا. هل تغير المورد قد يؤثر في الرسم؟ نعم. هل المنفذ مجرد عنوان جديد؟ لا. هل يجب إعادة الحساب عند أثر مؤثر للتعديل؟ نعم.

خطة الدراسة وتقييم تقدمك

قسّم الدراسة إلى ثلاث جلسات: الدروس 1–3، ثم 4–6، ثم 7–8 والمشروع. في كل جلسة اكتب ملخصًا بكلماتك وحل التمرين قبل قراءة الإجابة. قيّم مشروعك من خمس نقاط: وضوح المدخلات، واتساق المنهج، وصحة الحساب أو التسلسل، وتحديد البيانات الناقصة، وقابلية مراجعة الاستنتاج. أضف خمس نقاط لأسئلة المراجعة. إذا كانت النتيجة أقل من ثمانٍ، أعد مواضع الخطأ. التقييم ذاتي ولا يمنح اعتمادًا مهنيًا.
