دورة منهج تصميم الحماية من الصواعق: تقييم المخاطر والتنسيق والتسليم
ننتقل هنا من فهم المكونات إلى تنظيم عملية التصميم ومراجعتها. تتضمن الدورة ثمانية دروس ومشروعًا تعليميًا وسجل قرارات، ولا تستنسخ جداول أو رسوم المعايير. المتطلب السابق دورة أساسيات الصواعق والتأريض. أبعاد الحماية والمسافات والمعاملات تؤخذ من الإصدار المعتمد للمشروع؛ لا تُستخرج من الأمثلة المفاهيمية في هذه الصفحة.
ما الذي ستتعلمه؟
ستنشئ قائمة مدخلات وسيناريوهات ومصفوفة تنسيق وفحص، وتعرف أين يلزم حساب متخصص بدل رسم تخطيطي عام أو رقم من الذاكرة.

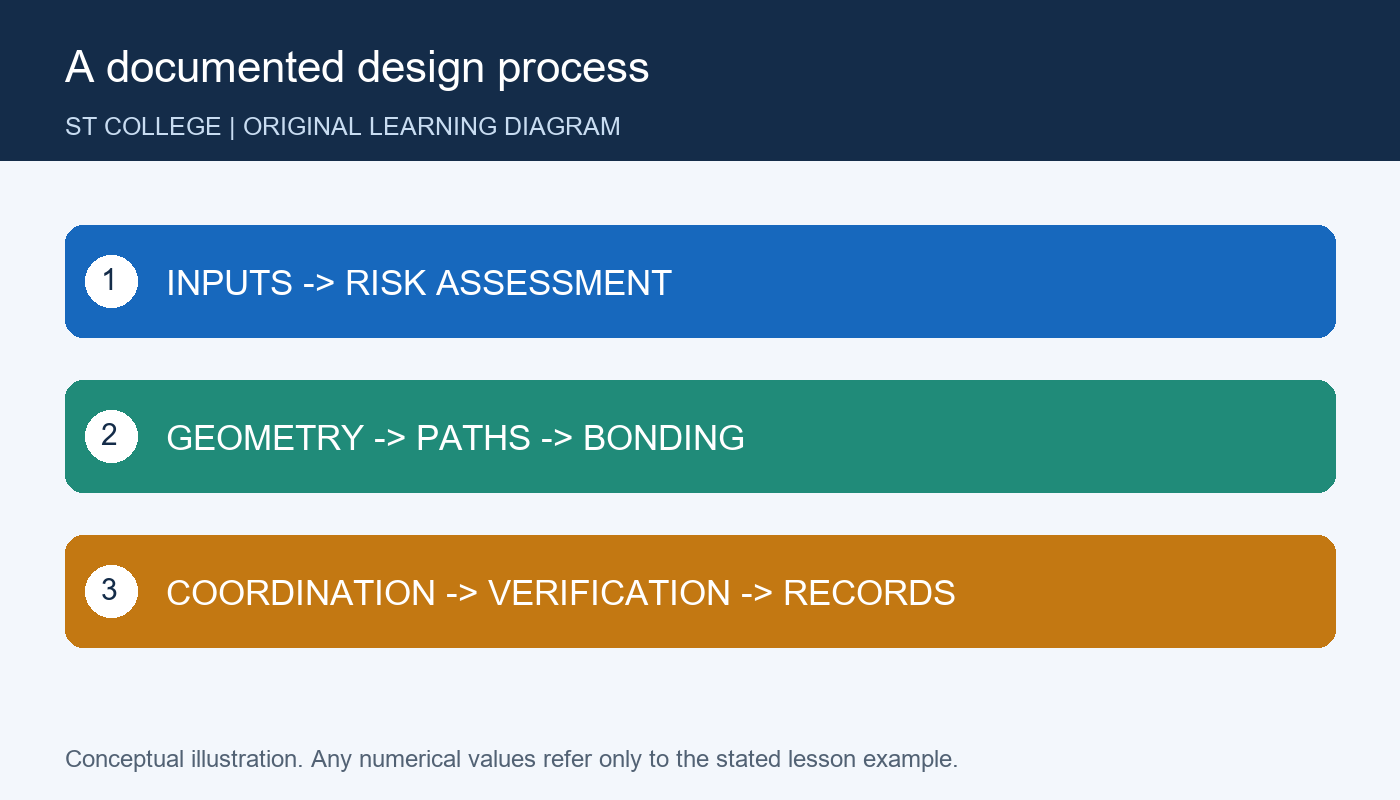

فهرس الدروس
الدرس 1: تثبيت المرجع وحدود المسؤولية
الدرس 2: تنظيم مدخلات تقييم المخاطر
الدرس 3: هندسة مناطق الحماية الخارجية
الدرس 4: النزول والإنهاء الأرضي والتنسيق المدني
الدرس 5: الفصل والربط وحدود المناطق
الدرس 6: اختيار SPD وتنسيقه
الدرس 7: مراجعة الحالات والتغييرات
الدرس 8: تقرير التصميم والتسليم
الدرس 1: تثبيت المرجع وحدود المسؤولية
سجل المعيار وإصداره والتبني المحلي ومتطلبات الجهة وصاحب المنشأة. لا تفترض أن الأحدث منشورًا هو الإصدار الملزم في كل مشروع. حدد من يجمع بيانات الموقع ومن يحسب المخاطر ومن ينسق الكهرباء والمعمار والميكانيكا ومن يعتمد النتيجة.
تمرين: برنامج حساب يذكر إصدارًا مختلفًا عن وثيقة المشروع. لا تجمع مخرجاته بصمت؛ حدد الفرق وراجع المنهج والاعتماد. وثق سبب استخدام أي أداة ومصدر بياناتها حتى يمكن إعادة الحساب.
الدرس 2: تنظيم مدخلات تقييم المخاطر
أنشئ ملفًا لأبعاد المبنى وموقعه ومحيطه ووظيفته وشاغليه والخدمات وأنواع الخسائر المحتملة. ميز الحالة الحالية والتوسع، وسجل مصدر البيانات المناخية. بيانات خدمة داخلة قد تؤثر في التقييم حتى لو كانت خارج مسؤولية فريق المبنى المباشرة.
تمرين: قارن سيناريو خدمة بيانات نحاسية طويلة بخدمة ألياف غير موصلة ضمن شروطها. لا تفترض أن وصف «إنترنت» يكفي؛ اطلب وسيط النقل والمسار وأي أجزاء معدنية أو تجهيزات مرتبطة. المخرج قائمة بيانات قابلة للتدقيق وليست درجة خطر مخترعة.
الدرس 3: هندسة مناطق الحماية الخارجية
منهج التصميم قد يستخدم الكرة المتدحرجة أو زاوية الحماية أو الشبكات ضمن حدود تطبيق كل طريقة. المدخلات الهندسية ومستوى الحماية والمرجع تحدد القيم. لا تستخدم زاوية واحدة لكل ارتفاع أو تنقل دائرة حماية مرسومة في كتالوج إلى مبنى مختلف.
تمرين: سطح مع بروز مرتفع وحواف ومعدات. أعد نموذجًا هندسيًا يحدد الأجزاء غير المؤكدة ويبين طريقة التحقق المقترحة. الرسم المسطح وحده قد يخفي ارتفاعات مؤثرة؛ لذلك اربط المسقط بالمقاطع والنموذج.
الدرس 4: النزول والإنهاء الأرضي والتنسيق المدني
حدد مسارات النزول والوصلات ونقاط الفحص والمواد وحماية المكونات من التلف، مع تنسيق الوصول والخدمات والواجهات. قد تتطلب مكونات معدنية طبيعية إثبات استمرارية وملاءمة لا يوفره وصفها المعماري فقط. اربط التصميم باستراتيجية التأريض والربط للمنشأة.
تمرين: نقل معماري مسارًا إلى قرب مدخل يستخدمه الناس. راجع التأثير على جهد اللمس والمسافات والحماية الميكانيكية وأعمال الفحص وفق الدراسة. لا تعتمد التعديل لأنه أقصر أو أقل ظهورًا دون المراجعة اللازمة.
الدرس 5: الفصل والربط وحدود المناطق
تحدد استراتيجية الفصل أو الربط وفق الحساب والمواد والهندسة وتوزيع التيار. لا تستبدل مسافة الفصل بقيمة ثابتة متداولة. عند حدود LPZ راجع القدرة والبيانات والتحكم والتدريع ومسارات العودة، مع تقليل الحلقات غير الضرورية وفق التصميم.

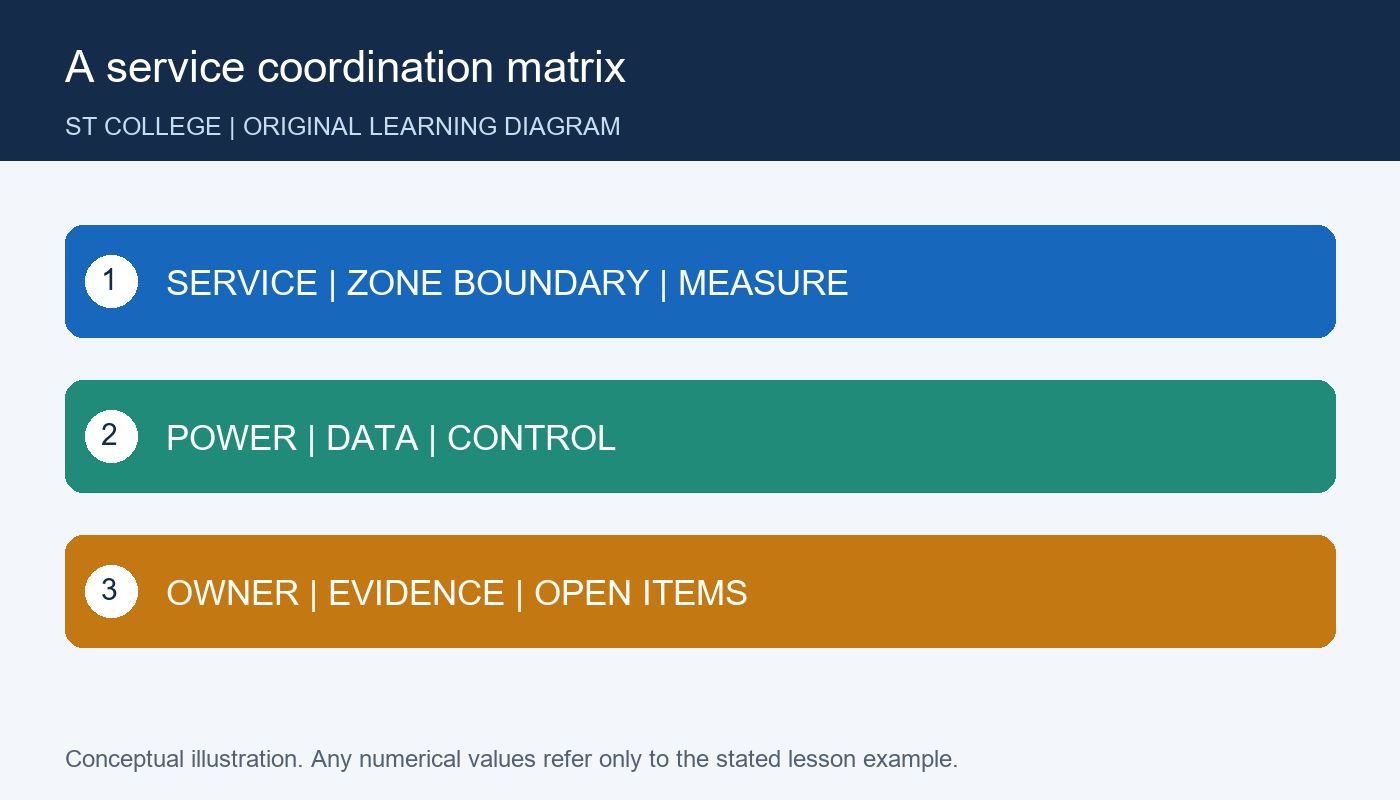

تمرين: كابلان محميان بأجهزة مناسبة لكن مساريهما يصنعان حلقة كبيرة. وجود الأجهزة لا يلغي تقييم الاقتران والتوجيه. سجل في المصفوفة الخدمة والمنطقة الداخلة والخارجة والتدبير ومصدر الاختيار ومسؤول التنفيذ.
الدرس 6: اختيار SPD وتنسيقه
طابق الجهاز مع جهد ونظام التأريض وطبيعة التعرض ومستوى تحمل المعدات وخصائص التيار ومستوى الحماية وتعليمات التركيب والحماية الاحتياطية. طول ومسار الوصلات يؤثران في الأداء؛ لا يكفي شراء جهاز ذي اسم فئة مناسب ثم ترك التفاصيل للصدفة.
تمرين مقارنة: جهازان لهما جهد تشغيل مناسب، لكن أحدهما لا تتوافر له بيانات تنسيق مع الحماية المقترحة. الطلب الصحيح استكمال البيانات أو بديل مثبت، لا إعلان التكافؤ اعتمادًا على الشكل. راجع أيضًا توافق حماية الإشارات مع نطاق الإشارة والاتصال.
الدرس 7: مراجعة الحالات والتغييرات
اختبر أوضاع التشغيل والصيانة ومصادر التغذية والخدمات الجديدة وتغير استخدام المبنى. ضع قائمة نقاط توقف لا يغلقها المقاول دون دليل: بيانات المخاطر، واعتماد المواد، وتفاصيل الوصلات، والفحص قبل إخفاء الأعمال حيث يلزم، وسجل الانحرافات.
تمرين: أضيفت منظومة شمسية إلى السطح بعد اعتماد الحماية. اطلب إعادة تنسيق الهندسة والمسافات ومسارات الكابلات وحماية المداخل والربط. لا تعتبر ربط الهياكل وحده إجابة عن كل أثر للتوسعة.
الدرس 8: تقرير التصميم والتسليم
الحزمة تشمل مدخلات الحساب والمرجع والنتائج والمخططات والمقاطع ومصفوفة الخدمات ومواد التنفيذ وتقارير الفحص والملاحظات وخطة الصيانة. حدد القيود والافتراضات والاختبارات غير المنفذة. قائمة أجهزة مشتراة ليست تقرير حماية متكاملًا.
مهمة أخيرة: راجع ملفًا افتراضيًا ينقصه مصدر البيانات المناخية وتفاصيل خدمة البيانات. سجل النقص وتأثيره ومن يغلقه. جودة المراجعة تظهر في اكتشاف الحدود، وليس في ملء كل خانة بعلامة نجاح دون دليل.
المشروع التطبيقي ونموذج المراجعة
أعد حزمة مفاهيمية لمبنى 30×20 مترًا بارتفاع 10 أمتار، ومعدة إضافية على السطح وخدمتي قدرة وبيانات. هذه الأبعاد لتعريف الحالة فقط ولا تحدد مستوى حماية. سلم سجل مدخلات وخريطة خدمات ومصفوفة LPZ وقائمة تحقق من عشرة بنود. الحل النموذجي يترك قيم المخاطر والمسافات لحساب معتمد، ويبين مسؤولية كل بند والأثر المتوقع للتعديل، ولا يدعي اعتماد التصميم من رسم تعليمي.
اختبار سريع مع الإجابات
هل زاوية واحدة تناسب كل الأبنية؟ لا. هل أحدث إصدار ملزم محليًا دائمًا؟ لا. هل قصر الوصلات وحده يكفي لاختيار SPD؟ لا. هل التوسع الشمسي يحتاج مراجعة؟ نعم. هل يجب حفظ مدخلات أداة الحساب؟ نعم.
خطة الدراسة وتقييم تقدمك
قسّم الدراسة إلى ثلاث جلسات: الدروس 1–3، ثم 4–6، ثم 7–8 والمشروع. في كل جلسة اكتب ملخصًا بكلماتك وحل التمرين قبل قراءة الإجابة. قيّم مشروعك من خمس نقاط: وضوح المدخلات، واتساق المنهج، وصحة الحساب أو التسلسل، وتحديد البيانات الناقصة، وقابلية مراجعة الاستنتاج. أضف خمس نقاط لأسئلة المراجعة. إذا كانت النتيجة أقل من ثمانٍ، أعد مواضع الخطأ. التقييم ذاتي ولا يمنح اعتمادًا مهنيًا.
المراجع الفنية وحقوق الرسوم
أُلف الشرح والأمثلة والتمارين والرسوم التعليمية خصيصًا للموقع. الأغلفة المولدة موسومة بذلك. المراجع التالية للتوسع والتحقق؛ النصوص والمعايير الرسمية وتعليمات المعدات تبقى مرجع التطبيق، ولا تُنسخ جداولها أو رسوماتها هنا:
مفهوم مناطق الحماية وتنسيق التدابير — DEHN
منهج إدارة مخاطر الصواعق — DEHN
