دورة اختيار الكابلات وتنسيق الحماية: التيار وهبوط الجهد والقصر خطوة بخطوة

قد يحمل كابل تيار التشغيل لكنه يفشل في شرط هبوط الجهد، وقد يتحمل التشغيل المستمر بينما لا يحقق زمن الفصل المطلوب عند العطل. هذه الدورة تربط الحسابات بدل اختزال الاختيار في جدول أمبيرات. تتضمن ثمانية دروس وتمارين، ورسومًا أصلية ومشروع تحقق. المتطلبات: قانون أوم، والقدرة أحادية وثلاثية الطور، وقراءة جدول أحمال. الأمثلة افتراضية للتعلم؛ قيم الجداول والحدود النهائية تؤخذ من المرجع المعتمد وبيانات المصنع.

ما الذي ستتعلمه؟

ستتعلم بناء ورقة اختيار قابلة للتدقيق: بيانات الحمل، وطريقة التركيب، والتصحيحات، والحماية، وهبوط الجهد، والتحمل أثناء القصر، والموصلات المساعدة. الهدف فهم تسلسل التحقق، وليس حفظ مقطع واحد لكل تيار.

ابدأ من هنا: فهرس الدروس

الدرس 1: اجمع البيانات قبل فتح جدول الكابلات
الدرس 2: التمييز بين تيار الحمل والحماية وسعة الموصل
الدرس 3: التصحيح الحراري وتجميع الكابلات
الدرس 4: حساب هبوط الجهد وفهم طول المسار
الدرس 5: القصر وقدرة القطع والتحمل الحراري
الدرس 6: المحايد وموصل الحماية والربط
الدرس 7: الفصل والتنسيق والبدء
الدرس 8: ورقة الاختيار والتدقيق النهائي

الدرس 1: اجمع البيانات قبل فتح جدول الكابلات

ابدأ بجهد المنظومة ونوعها وتيار الحمل وطبيعته وطوله الفعلي وعدد الموصلات المحملة. حدد النحاس أو الألومنيوم ونوع العزل ودرجات حرارة أطراف المعدات وطريقة التمديد والحرارة المحيطة وتجميع الكابلات. للكابلات المدفونة تدخل خصائص التربة والعمق والترتيب ضمن البيانات اللازمة.

مثال: مغذيان لهما تيار حمل 28 A وطول 35 m؛ الأول في الهواء والثاني داخل مسار مجمع ومعزول حراريًا. لا يلزم أن يقبلا المقطع نفسه، لأن التخلص من الحرارة مختلف. كذلك لا تعني حرارة عزل أعلى أن أطراف جهاز متصل تسمح تلقائيًا بدرجة الحرارة نفسها.

تمرين: وردت لك عبارة «كابل نحاس 32 أمبير بطول 50 مترًا». ما الناقص؟ الجهد والأطوار ونوع الحمل وعدد الموصلات وطريقة التركيب والعزل والحرارة والتجميع وحدود هبوط الجهد وبيانات العطل. المخرج الصحيح قائمة بيانات، لا إجابة فورية بمقطع.

الدرس 2: التمييز بين تيار الحمل والحماية وسعة الموصل

نستخدم Ib لتيار التصميم، وIn للتيار المقنن أو الإعداد المناسب لجهاز الحماية، وIz لسعة الموصل في ظروف تركيبه الفعلية. في منهج حماية زيادة الحمل الشائع يلزم التحقق من Ib ≤ In ≤ Iz، إضافة إلى شرط تشغيل جهاز الحماية وتوافقه مع الموصل والمرجع. العلاقة الأولى وحدها لا تثبت اكتمال التصميم.

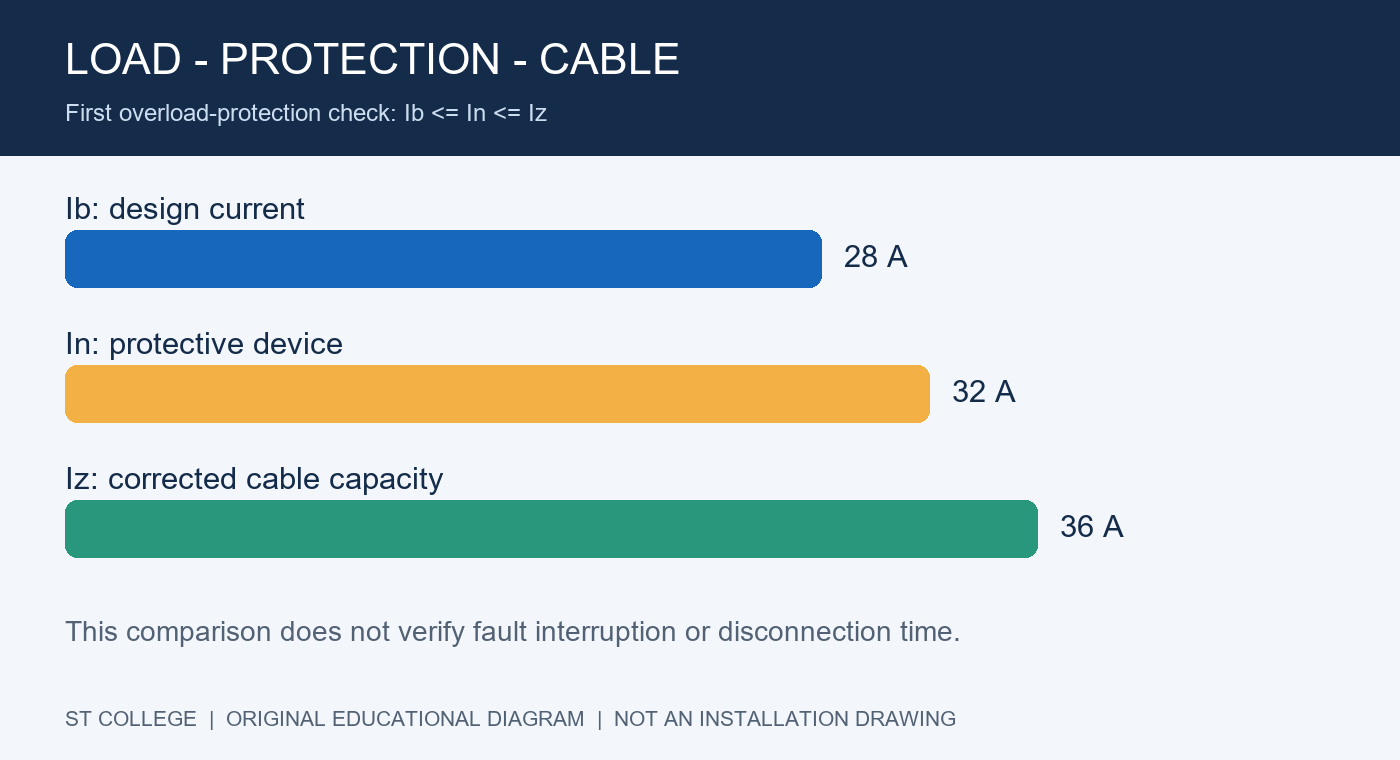

مثال: Ib = 28 A، وIn = 32 A، وIz = 36 A. ترتيب القيم يحقق هذه المقارنة المبدئية. لو أصبحت Iz = 30 A بعد تصحيح الظروف، لم تعد المقارنة مقبولة، حتى لو كان التيار المعتاد 28 A. لا تعالج ذلك برفع القاطع، بل راجع المقطع أو طريقة التركيب أو الحماية أو توزيع الحمل وفق الدراسة.

تمرين: Ib = 35 A وIn = 32 A وIz = 40 A. أين المشكلة؟ جهاز الحماية أقل من تيار التصميم، فتحتاج إلى إعادة الاختيار والتحقق من بقية الشروط. لا تستنتج من ذلك أن رفعه إلى 40 A صالح تلقائيًا دون مراجعة القصر والفصل والمعدات.

الدرس 3: التصحيح الحراري وتجميع الكابلات

قيمة الجدول تخص ظروفًا مرجعية محددة. إذا كان المنهج يتيح معاملات مستقلة للحرارة والتجميع وغيرها، تحسب السعة الفعلية بضرب قيمة الجدول في المعاملات الواجبة فقط. لا تجمع معاملات التصحيح، ولا تطبق المعامل نفسه مرتين. بعض حالات التمديد لها جداول مخصصة؛ اتبع منهج المرجع بدل خلط جداول من أنظمة مختلفة.

مثال افتراضي: سعة مرجعية 50 A، ومعامل حرارة 0.87، ومعامل تجميع 0.80. السعة المصححة 50 × 0.87 × 0.80 = 34.8 A. مع حماية 32 A ينجح شرط In ≤ Iz مبدئيًا، ومع حماية 40 A لا ينجح. المعاملان مختاران للتمرين ولا يحددان ظروف أي كابل حقيقي.

تمرين: ما السعة المرجعية الدنيا المطلوبة لحماية 32 A باستخدام المعاملين نفسيهما؟ 32/(0.87 × 0.80) ≈ 45.98 A. بعدها تبحث عن اختيار يحقق الشروط في الجدول الصحيح. تابع سعة حمل الكابل وعوامل التخفيض.

الدرس 4: حساب هبوط الجهد وفهم طول المسار

لهبوط الجهد نماذج مختلفة حسب نوع المنظومة ودرجة الحرارة ومعامل القدرة والمفاعلة. في دائرة مستمرة ذات موصلي ذهاب وعودة متساويين يمكن استخدام ΔV = 2 × L × I × R، حيث L طول المسار باتجاه واحد، وR مقاومة الموصل لكل وحدة طول عند الحالة المفترضة. لا تستخدم عامل 2 إذا أدخلت أصلًا طول الحلقة الكامل.

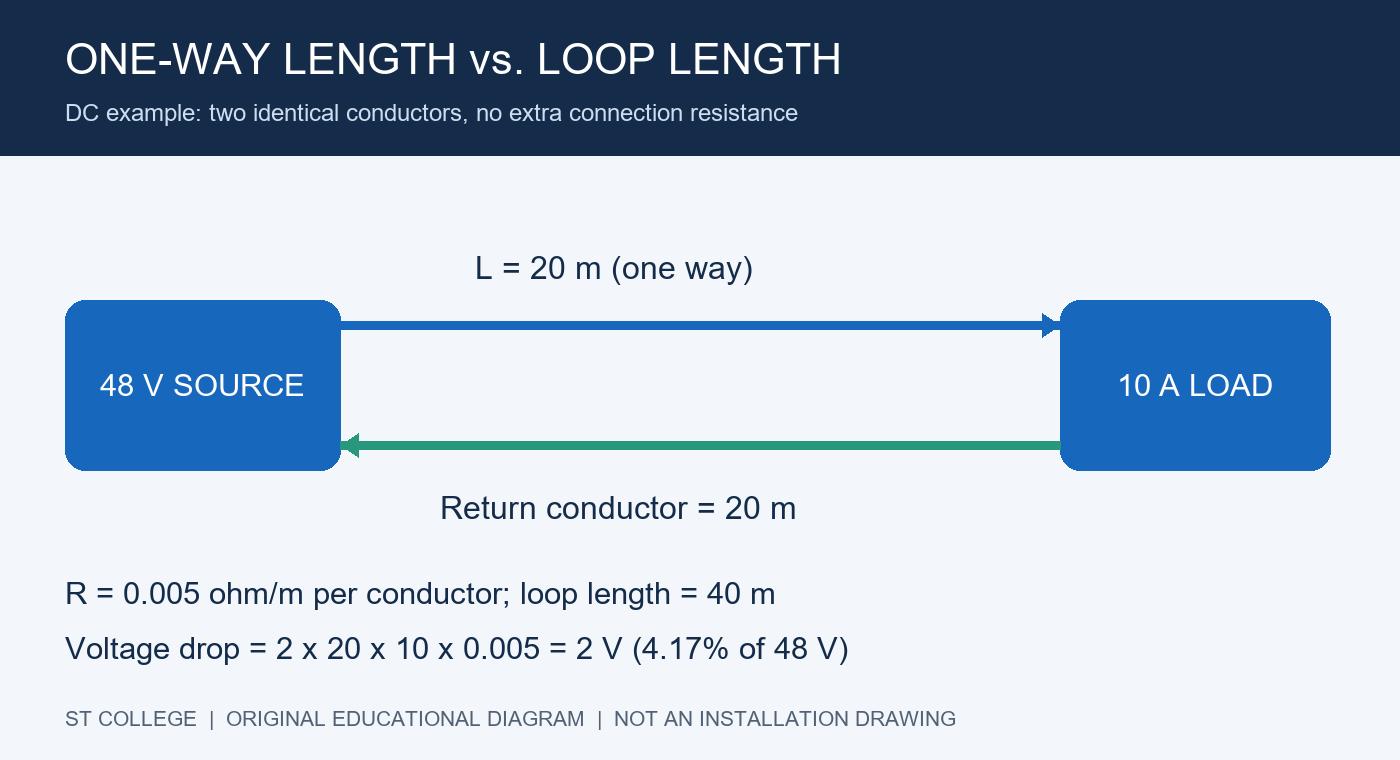

مثال ورقي لدائرة DC: طول اتجاه واحد 20 m، وتيار 10 A، ومقاومة مفترضة 0.005 Ω/m لكل موصل. الهبوط 2 V. عند مصدر 48 V تكون النسبة 2/48 × 100 ≈ 4.17%. لا يعني ذلك قبولها؛ قارن بالحد المطبق على المشروع وبنطاق جهد الجهاز وبقية أجزاء المسار.

تمرين: ضاعفت الطول إلى 40 m مع ثبات الفرضيات. يصبح الهبوط 4 V ونسبته نحو 8.33%. الحلول المحتملة تشمل تقليل مقاومة المسار أو تقصيره أو تعديل بنية التغذية ضمن تصميم مناسب. راجع مبادئ هبوط الجهد دون اعتماد نسبة موحدة لكل التطبيقات.

الدرس 5: القصر وقدرة القطع والتحمل الحراري

تيار القصر الأقصى عند موقع الجهاز مهم للتحقق من قدرته على القطع ومتانة المعدات، بينما العطل الأدنى في الطرف البعيد مهم للتحقق من استجابة الحماية وزمن الفصل. لا تستخدم رقمًا واحدًا لكل النقاط دون حساب ممانعات المصدر والمحول والكابلات. وقد تختلف أوضاع التغذية العادية والاحتياطية في تيار العطل.

من نماذج التحقق الحراري أثناء القصر العلاقة الأديباتية S ≥ I × √t / k، عندما تسمح شروط المرجع باستخدامها. S مساحة الموصل، وI تيار العطل المكافئ خلال المدة المدروسة، وt زمن الفصل، وk معامل يرتبط بالمادة والعزل وحدود الحرارة. للأجهزة المحددة للتيار قد يلزم استخدام طاقة المرور I²t من بياناتها بدل تبسيط غير مناسب.

تمرين حسابي فقط: I = 1000 A وt = 0.1 s وk مفترض 115. الناتج نحو 2.75 mm² لهذا الشرط وحده، ولا يختار مقطعًا فعليًا. قد يفرض التشغيل وهبوط الجهد والحد الأدنى الميكانيكي وشروط الأطراف قيمة أكبر. لا تستخدم k الافتراضي لكل موصل.

الدرس 6: المحايد وموصل الحماية والربط

موصل المحايد يحمل تيارات التشغيل غير المتوازنة وقد يتأثر بتوافقيات بعض الأحمال. موصل الحماية PE له وظيفة مختلفة، ولا ينبغي تحويله إلى مسار تشغيل عادي. ألوان الموصلات وتسمياتها وأنظمة التأريض تتبع المرجع المحلي؛ التعرف على اللون وحده لا يثبت هوية موصل قائم أو سلامة توصيله.

لا تخفض المحايد إلى نسبة ثابتة من موصل الطور دون شروط. قيم الأحمال غير الخطية وطبيعة التوافقيات قد تفرض تقييمًا خاصًا. ولـPE متطلبات مقطع وربط واستمرارية وتحمل عطل تختلف عن مجرد جمع تيارات التشغيل. وموصل الربط الواقي قد يكون له نطاق وحساب مختلفان عن موصل حماية دائرة محددة.

تمرين: حمل ثلاثي متزن يغذي عددًا كبيرًا من الأحمال الإلكترونية الأحادية. هل تكفي عبارة «متزن» لحذف المحايد؟ الإجابة: لا؛ يجب معرفة بنية التوصيل والأجهزة والتوافقيات والاشتراطات. المطلوب دراسة موثقة، لا قاعدة من الذاكرة.

الدرس 7: الفصل والتنسيق والبدء

حماية الكابل والحمل والتشغيل المستمر أهداف مترابطة. منحنى الجهاز وإعداداته يجب أن يميزا تيار التشغيل والبدء من الأعطال مع تحقيق زمن الفصل المطلوب. كون القاطع العلوي أكبر أمبيرًا لا يثبت انتقائية الحماية؛ تحتاج إلى منحنيات أو جداول تنسيق المصنع وحالات تيار العطل ذات الصلة.

مثال وصفي: محرك يسحب تيار بدء أعلى من المقنن لزمن محدود. تغيير ضبط الحماية لإيقاف الفصل غير المرغوب دون مراجعة الكابل والمحرك والعطل قد يزيل الحماية المطلوبة. تحقق من طريقة البدء ومدته وتكراره، وحماية زيادة الحمل والقصور، وقدرة المصدر على الحفاظ على الجهد.

تمرين: فصل قاطعان معًا عند عطل في دائرة نهائية. لا تقرر تلقائيًا أن أحدهما تالف؛ قد تكون الانتقائية غير محققة عند ذلك التيار. اجمع نوع الجهازين وإعداداتهما وبيانات المصنع وتيار العطل قبل الاستنتاج. اقرأ أيضًا اختيار VFD حسب بيانات المحرك عند دراسة أحمال المحركات.

الدرس 8: ورقة الاختيار والتدقيق النهائي

رتب ورقتك في تسلسل واضح: تعريف الدائرة والحمل، والمرجع والبيانات المعتمدة، وسعة الموصل المصححة، والحماية، وهبوط الجهد أثناء التشغيل والبدء حيث يلزم، والقصر والتحمل والفصل، والمحايد وPE، والأطراف والتركيب والتوثيق. إذا فشل شرط فعد إلى الاختيار وحدث باقي الحسابات المتأثرة.

سجل النتيجة بالمرجع والصفحة أو الجدول وإصداره، مع بيان مصدر المقاومة والمعاملات ومنحنيات الجهاز. النتيجة القابلة للتدقيق أهم من ملف حسابات يعطي مقطعًا بلا مدخلات. كذلك راجع أطوال الموقع بعد التنفيذ، لأن تغير المسار أو التجميع قد يجعل حسابًا سابقًا غير ممثل للحالة الفعلية.

اختبار ختامي: تحقق تيار الحمل وهبوط الجهد، لكن قدرة قطع القاطع أقل من تيار القصر المتوقع. هل يعتمد الاختيار؟ لا. يجب معالجة الشرط وإعادة التحقق من الحل ككل. لا يكفي نجاح شرطين لإلغاء شرط ثالث غير محقق.

المشروع النهائي: اختبر فهمك

مشروع تحقق متعدد الشروط: تيار تصميم 28 A، وحماية مقترحة 32 A، وسعة جدول افتراضية 50 A، ومعاملا تصحيح 0.87 و0.80. احسب Iz فتحصل على 34.8 A، فتنجح مقارنة التيارات الأولية. افترض أن قدرة القطع 6 kA بينما تيار القصر الأقصى المتوقع 8 kA. القرار: لا يعتمد الاختيار رغم نجاح المقارنة الحرارية؛ يجب إعادة اختيار الجهاز أو حل تنسيق مثبت ببيانات المصنع إن كان مسموحًا. ثم احسب مثال DC المنفصل في الدرس الرابع: 2 V و4.17%. قدم صفحة تميز الاختبارات الناجحة والناقصة والفاشلة، ولا تخلط بيانات مثال DC مع حالة مغذي مختلف.

اختبار سريع وإجابات للمراجعة

1) هل Iz قيمة ثابتة للمقطع فقط؟ لا. 2) هل رفع القاطع يعالج انخفاض سعة الكابل؟ لا. 3) هل طول 20 مترًا ذهابًا و20 عودة يعني L = 40 في معادلة 2L؟ لا، بل L = 20. 4) هل تحقيق Ib ≤ In ≤ Iz يثبت قدرة القطع؟ لا. 5) لماذا ندرس العطل الأدنى؟ للتحقق من عمل الحماية والفصل ضمن الشروط المطلوبة. أعد أي درس لا تستطيع تفسير إجابته بكلماتك.

خطة دراسة ومراجعة ذاتية

الجلسة الأولى: الدروس 1 إلى 3، واكتب المعطيات قبل أي حساب. الجلسة الثانية: الدروس 4 إلى 6، وأعد الأمثلة بقيم مختلفة ثم تحقق من الوحدات. الجلسة الثالثة: الدرسان 7 و8 والمشروع والاختبار. امنح نفسك نقطة لكل إجابة صحيحة في الاختبار وخمس نقاط للمشروع: صحة الحسابات، ووضوح الافتراضات، واتساق الوحدات، وتحديد البيانات الناقصة، وصحة الاستنتاج. نتيجة أقل من 8 من 10 تعني العودة إلى مواضع الخطأ، وليست حكمًا على التأهيل المهني.
