دورة تصميم التأريض والربط الوقائي: من بيانات التربة إلى تقرير التحقق

قراءة مقاومة أرضي صغيرة لا تكفي وحدها لإثبات سلامة منظومة التأريض. سنبني في ثمانية دروس طريقة تفكير تربط مسار العطل والحماية والربط والتربة والاختبار. المتطلبات: أساسيات الدوائر والحماية. جميع الحالات رقمية أو ورقية؛ قياسات المنشآت وفصل موصلاتها ينفذها مختصون بإجراءات عزل مناسبة. المخرجات وثيقة بيانات ومخطط مفاهيمي وخطة تحقق، وليست تصميم محطة معتمدًا.

ما الذي ستتعلمه؟

ستفرق بين مقاومية التربة ومقاومة القطب وممانعة حلقة العطل، وتعرف لماذا لا توجد قيمة أوم واحدة تحكم جميع التطبيقات، وتكتب تقريرًا يوضح ما تثبته القياسات وما لا تثبته.

فهرس الدروس

الدرس 1: التأريض والربط وموصل الحماية
الدرس 2: فهم TT وTN وIT
الدرس 3: التربة والموسم والمقاومية
الدرس 4: ارتفاع جهد الأرض وجهدا اللمس والخطوة
الدرس 5: تصميم الأقطاب والموصلات والروابط
الدرس 6: ماذا تثبت طرق الاختبار؟
الدرس 7: ربط النتيجة بالحماية
الدرس 8: إعداد تقرير تسليم قابل للتدقيق

الدرس 1: التأريض والربط وموصل الحماية

التأريض يربط أجزاء محددة بالأرض لأغراض تتبع المنظومة، بينما الربط الوقائي يقلل فروق الجهد بين أجزاء موصلة يمكن لمسها معًا. موصل الحماية PE جزء من مسار الحماية، ولا يحل محله أن يكون هيكل المعدة قريبًا من التراب. المحايد يحمل تيارات تشغيل وله وظيفة مختلفة؛ لا تجمعهما أو تفصلهما عشوائيًا.

تمرين: هيكلان معدنيان موصولان كل منهما بقطب مستقل. هل انخفاض مقاومة القطبين يضمن تساوي جهدهما عند العطل؟ لا. راجع منظومة الربط ومسارات التيار والحماية؛ قد يظهر فرق جهد بينهما. ارسم العناصر ووظيفة كل وصلة قبل التفكير في عدد الأقطاب.

الدرس 2: فهم TT وTN وIT

تصف هذه الرموز علاقة المصدر والأجزاء المكشوفة بالأرض ضمن منظومة محددة. تختلف مسارات تيار العطل ووسائل اكتشافه وفصله. اختيار المنظومة يتأثر بالتغذية والمرجع المحلي واستمرار الخدمة والصيانة، وليس بترتيب دعائي من «الأفضل» إلى «الأسوأ».

في الدراسة قارن: أين نقطة تأريض المصدر؟ كيف تربط الهياكل؟ كيف يكتشف العطل ويعالج؟ أنظمة IT مثلًا تحتاج مراقبة وعناية بأوضاع العطل، وليست تصريحًا بتجاهل الأعطال. تمرين: لا تنقل إعدادات حماية من TN إلى TT لمجرد تساوي جهد التشغيل؛ تحقق من مسار العطل ومنطق الفصل.

الدرس 3: التربة والموسم والمقاومية

مقاومية التربة بوحدة Ω·m خاصية تختلف مع الطبقات والرطوبة والحرارة والموقع. مقاومة القطب بوحدة Ω نتيجة للترتيب الهندسي والتربة والوصلات. لا تستبدل إحداهما بالأخرى. اجمع بيانات موقعية ممثلة وفسر القياسات حسب طريقة الاختبار وعمق الاستكشاف والطبقات المحتملة.

تمرين: قياسان للقطب نفسه 4 Ω بعد المطر و9 Ω في فترة جفاف. لا تجعل المتوسط 6.5 Ω ضمانًا سنويًا. سجل الظروف وراجع الحالة الحرجة ومتطلبات المشروع. زيادة الأقطاب قرب بعضها جدًا لا تعني أن المقاومة تنخفض بنسبة عددها بسبب تداخل مناطق انتشار التيار.

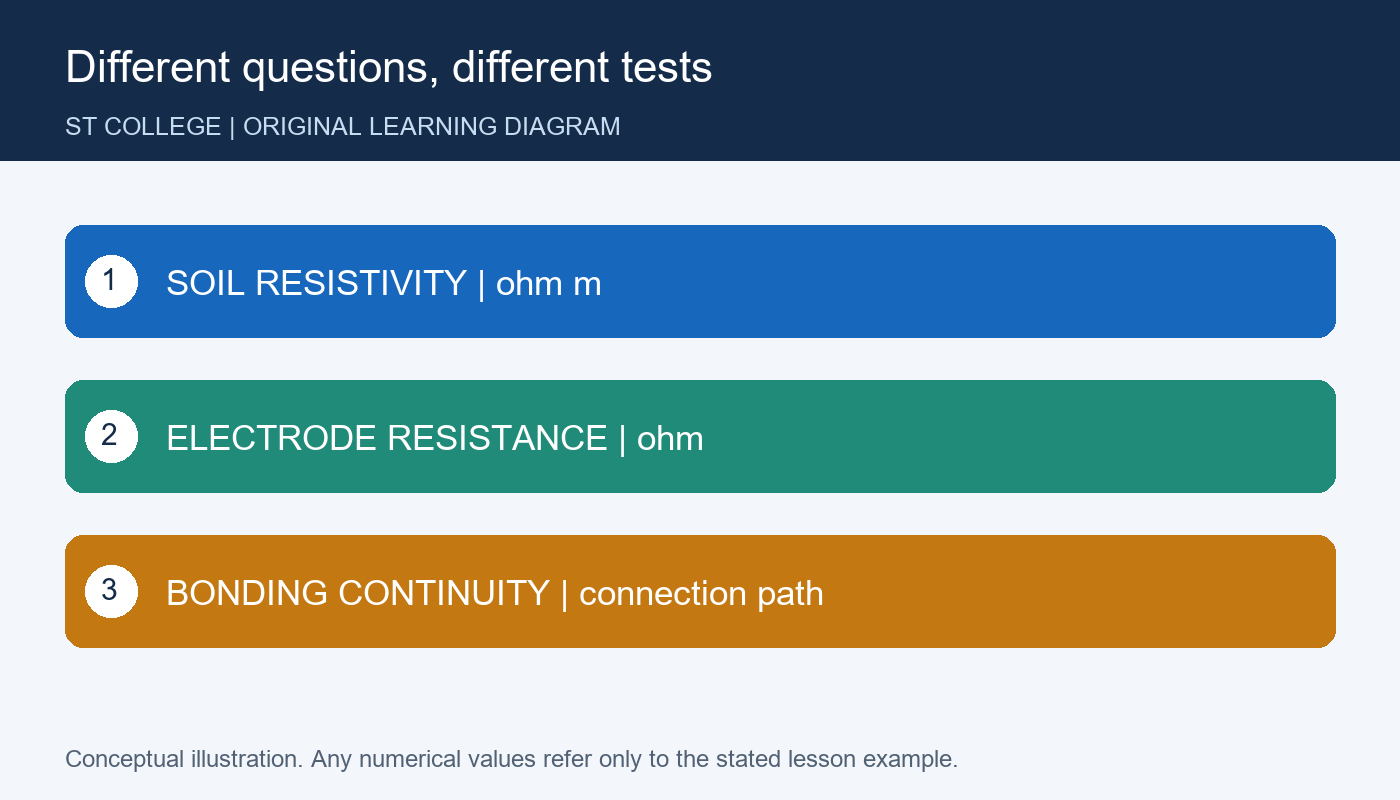

رسم تعليمي أصلي خاص بالموقع — Different questions, different tests — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 4: ارتفاع جهد الأرض وجهدا اللمس والخطوة

عند مرور تيار في شبكة تأريض ذات ممانعة يرتفع جهدها بالنسبة إلى أرض بعيدة. جهد اللمس فرق بين الجزء الملموس وموقع الوقوف، وجهد الخطوة فرق بين نقطتي تماس القدمين. يعتمد التقييم على توزيع الجهد والتيار وزمن العطل وهندسة الموقع، وليس على حاصل ضرب واحد فقط.

مثال مبسط: تيار إلى شبكة الأرض 100 A ومقاومة تمثيلية 2 Ω يعطي ارتفاعًا تقريبيًا 200 V وفق نموذج مقاومي. لا يساوي ذلك تلقائيًا جهد اللمس، ولا يثبت قبول الحالة. تمرين: لا تستخدم كامل تيار العطل في الشبكة الأرضية دون تحليل تقسيمه بين المسارات المعدنية والأرضية.

الدرس 5: تصميم الأقطاب والموصلات والروابط

حدد حدود الموقع والخدمات المدفونة والتآكل والمواد والتوافق بين المعادن وإمكانات الفحص والصيانة. اختر ترتيب الأقطاب والشبكة ضمن حساب مناسب للتربة وهندسة الموقع. فصل شبكات متعددة بهدف تقليل التداخل قد يولد فروق جهد خطرة؛ تراجع استراتيجية الربط على مستوى المنشأة.

موصلات الحماية والربط تحتاج مقاطع وتحمل عطل واستمرارية ووصلات معتمدة. تمرين: طلب المقاول تقليل مقطع وصلة لأن قياس المقاومة جيد. الإجابة: القياس لا يثبت تحمل التيار الحراري أو المتانة أو مقاومة التآكل. اطلب التحقق من جميع المعايير قبل تغيير التصميم.

الدرس 6: ماذا تثبت طرق الاختبار؟

قياس مقاومة القطب، واستمرارية الربط، وممانعة الحلقة اختبارات مختلفة. تتأثر النتيجة بالمسارات المتوازية وطريقة التوصيل ومكان مجسات الاختبار. أجهزة الكلّامب لا تعمل بالمبدأ نفسه في كل ترتيب، وقد تحتاج مسار رجوع متوافرًا حتى تكون القراءة ذات معنى.

تمرين: تحسنت القراءة كثيرًا بعد توصيل منشأة مجاورة. ربما قست شبكة مسارات متوازية بدل القطب منفردًا. التقرير يجب أن يذكر حالة التوصيلات وحدود القياس. لا تفصل وصلة حماية في منشأة عاملة لمجرد عزل القطب للاختبار دون خطة آمنة معتمدة.

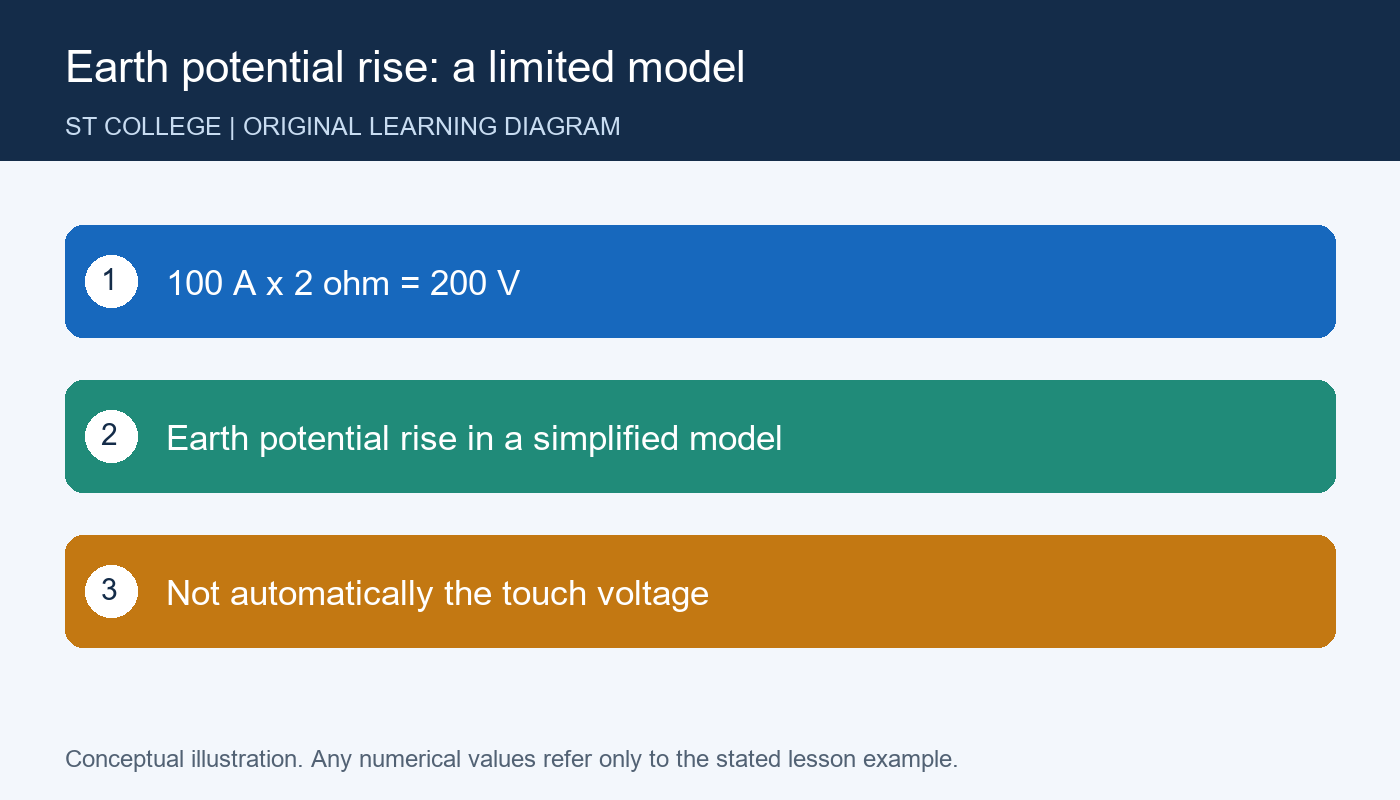

رسم تعليمي أصلي خاص بالموقع — Earth potential rise: a limited model — رسم توضيحي أصلي أُعد لـST College لدعم الدروس. القيم والحالات، إن وجدت، تخص المثال التعليمي ولا تمثل اعتمادًا لتصميم أو تركيب.

الدرس 7: ربط النتيجة بالحماية

التأريض والحماية منظومة واحدة. راجع منطق الفصل وزمنه وأجهزة الحماية التفاضلية حيث تنطبق واستمرارية الموصلات وظروف المصدر العادي والاحتياطي. قياس قطب منفرد لا يثبت أن جهاز الحماية سيعمل بالزمن المطلوب عند كل نقطة.

تمرين: انتقلت المنشأة من الشبكة إلى مولد فتغير تيار العطل المتاح. قد تتغير استجابة الحماية وترتيبات ربط المحايد والتأريض؛ لذلك تدرس أوضاع التغذية جميعًا. وثق المسار والمرجع والنتيجة لكل وضع بدل عبارة عامة «الأرضي سليم».

الدرس 8: إعداد تقرير تسليم قابل للتدقيق

ضمّن المخططات والمواقع والمواد ومعرفات الوصلات وبيانات التربة والحسابات وسجل القياس وأرقام الأجهزة والمعايرة والظروف والنتائج والإجراءات التصحيحية. ميز الاختبار المنفذ من الاختبار المؤجل أو غير الممكن، وحدد ما يحتاج إعادة تحقق بعد التعديل.

مهمة: أنشئ سجلًا من خمسة صفوف: الاختبار، الغرض، حالة المنظومة، النتيجة، معيار القبول. إذا غاب معيار معتمد فلا تكتب «ناجح» اعتمادًا على رقم شائع. تابع دورة الكابلات والحماية لربط مسار العطل باختيار الموصل.

المشروع التطبيقي ونموذج المراجعة

راجع حالة افتراضية: قطب 2 Ω، وتيار أرضي في النموذج 100 A، ولا يوجد سجل استمرارية أو زمن فصل. الناتج الحسابي المبسط 200 V ارتفاعًا مرجعيًا؛ القرار ليس قبولًا أو رفضًا نهائيًا، بل بيانات غير كافية. سلم مخطط وظائف، وقائمة بيانات ناقصة، وثلاثة اختبارات مختلفة مع غرض كل منها. الحل النموذجي يميز بين ارتفاع الجهد وجهد اللمس، ويطلب دراسة الحماية والتوزيع والربط قبل الحكم.

اختبار سريع مع الإجابات

هل Ω وΩ·m الشيء نفسه؟ لا. هل مقاومة صغيرة تثبت استمرارية كل وصلة؟ لا. هل تيار الشبكة الأرضية يساوي دائمًا كامل تيار القصر؟ لا. هل يلزم توثيق أوضاع المصادر المختلفة؟ نعم. هل نتيجة قياس واحدة تكفي لتصميم شبكة محطة؟ لا.

خطة الدراسة وتقييم تقدمك

قسّم الدراسة إلى ثلاث جلسات: الدروس 1–3، ثم 4–6، ثم 7–8 والمشروع. في كل جلسة اكتب ملخصًا بكلماتك وحل التمرين قبل قراءة الإجابة. قيّم مشروعك من خمس نقاط: وضوح المدخلات، واتساق المنهج، وصحة الحساب أو التسلسل، وتحديد البيانات الناقصة، وقابلية مراجعة الاستنتاج. أضف خمس نقاط لأسئلة المراجعة. إذا كانت النتيجة أقل من ثمانٍ، أعد مواضع الخطأ. التقييم ذاتي ولا يمنح اعتمادًا مهنيًا.
