حماية المحركات وتشخيص الأعطال ومشروع الاختيار — الدرس 8 من دورة المحركات الكهربائية

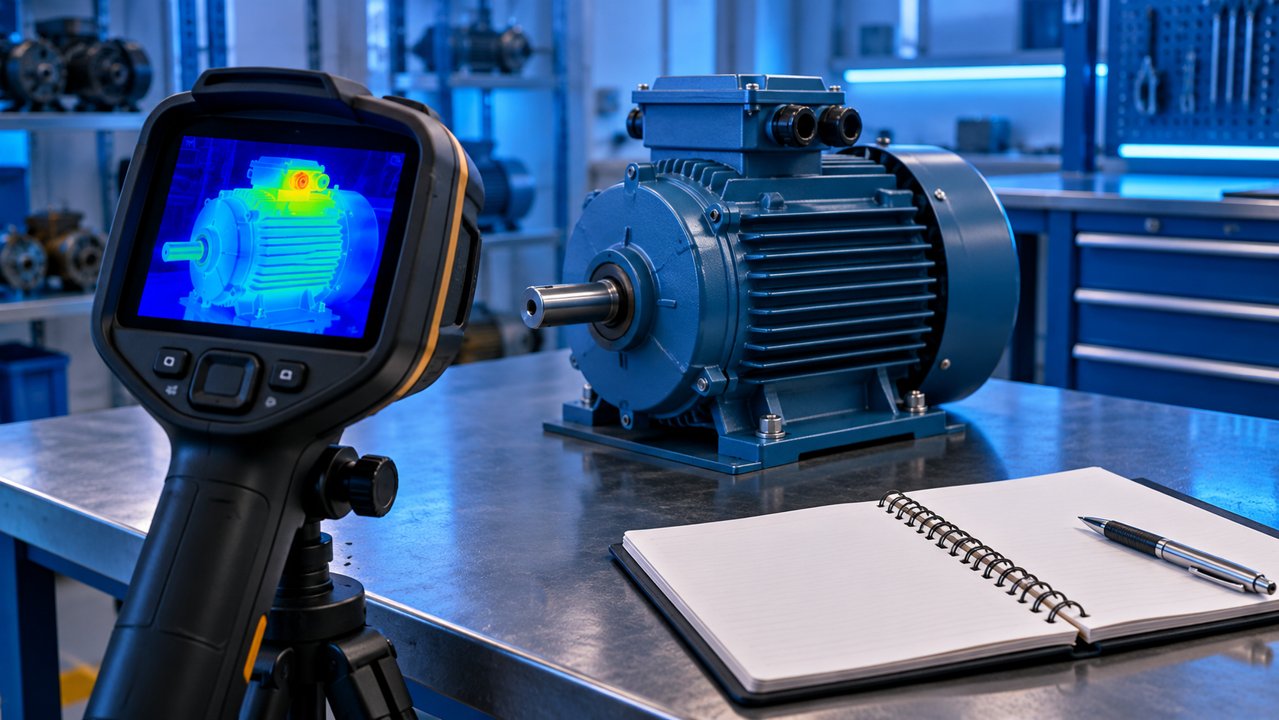

رسم تعليمي مولّد بالذكاء الاصطناعي: حماية المحركات وتشخيص الأعطال ومشروع الاختيار — رسم تعليمي أصلي مولّد بالذكاء الاصطناعي خاص بهذا الدرس، وليس مخطط تنفيذ أو منتج معتمد.

دورة المحركات الكهربائية — الدرس 8 من 8. فهرس الدورة. اقرأ بالترتيب وحل التمرين على الورق قبل مراجعة الإجابة.

هدف الدرس

تجمع هنا ما تعلمته في مشروع اختيار وتشخيص ورقي. ستفصل بين حماية القصر والحمل الزائد ومراقبة الحرارة، وتكتب فرضيات قابلة للفحص بدل استبدال المحرك عند كل فصل. لا يتطلب المشروع تشغيل معدات أو إجراء قياسات حية.

وظائف الحماية

تختلف وظيفة جهاز فصل القصر عن حماية الحمل الزائد، وقد توجد مراقبة فقد طور أو عدم اتزان أو حرارة بحسب التطبيق. راجع تنسيق الأجهزة وتعليمات المحرك والبادئ. لا ترفع حدود الحماية لتجنب الفصل المتكرر قبل تفسير السبب، ولا تفترض أن وجود عاكس يلغي الحاجة إلى جميع وظائف الحماية الأخرى.

سجل العطل قبل تفسيره

دوّن توقيت العطل ومدة التشغيل والحمل والحرارة والرسائل والتغييرات الأخيرة. إذا ظهر أثناء البدء فقد تختلف الفرضيات عن عطل يظهر بعد ساعة. قارن التهوية والحمل والجهد والتيارات وحالة المحامل ضمن خطة المختص؛ الصورة الحرارية مؤشر يساعد على تحديد موضع، وليست حكمًا منفردًا على سبب العطل.

مثال حساب عدم الاتزان

افترض قراءات جهد خط افتراضية 398 و400 و402 فولت. المتوسط 400، وأقصى انحراف 2، فيكون المؤشر 100×2/400 = 0.5%. هذه طريقة حساب، لا حد قبول موحد لكل المحركات. لا تستخدم متوسط الجهد وحده لإخفاء الفرق بين الأطوار، ولا تستنتج تيار كل طور من الجهد فقط.

مشروع اختيار كامل للمستوى التمهيدي

اختر لناقل افتراضي نقطة خرج 4 كيلوواط عند 960 دورة/دقيقة، وعزم بدء مطلوب 80 نيوتن متر، وثماني ساعات خدمة يومية. احسب العزم الاسمي نحو 39.8 نيوتن متر، ثم لاحظ أن عزم البدء المطلوب أكبر منه. اطلب منحنى بدء وتحملًا حراريًا وتقييمًا للقصور الذاتي بدل الاكتفاء بالقدرة الاسمية.

ما الذي تسلمه؟

ملفك النهائي يتضمن وصف الحمل، وحساب القدرة والعزم، ونقاط السرعة، وبيانات التغذية، والبيئة والتثبيت، وطريقة البدء المقترحة وأسبابها، ووظائف الحماية المطلوبة، وأسئلة المورد. لا تحدد إعداد حماية نهائيًا من مثال تعليمي؛ سجله كقيمة تحتاج اعتمادًا مع الوثائق الفعلية.

اختبار الدورة وإجاباته

أجب قبل قراءة الحل: ما قدرة الدخل لخرج 4 كيلوواط وكفاءة 80%؟ 5 كيلوواط. ما السرعة التزامنية لستة أقطاب عند 50 هرتز؟ 1000 دورة/دقيقة. هل عدد نبضات Stepper المفتوح يثبت الموضع؟ لا. هل المبدئ الناعم يعطي دائمًا تحكم سرعة مستمرًا؟ لا. هل تيار اللوحة ثابت في كل الأحمال؟ لا.

التقييم الذاتي

امنح نفسك نقطة لكل إجابة صحيحة من الأسئلة الخمسة، ثم راجع الدرس المرتبط بكل خطأ. يعتبر المشروع النظري مكتملًا عندما يستطيع شخص آخر إعادة الحساب وفهم حدود الافتراضات. هذا اجتياز ذاتي للمادة، وليس شهادة مهنية أو تصريح عمل.
