طرق بدء المحركات: مباشر ونجمة مثلث ومبدئ ناعم — الدرس 6 من دورة المحركات الكهربائية

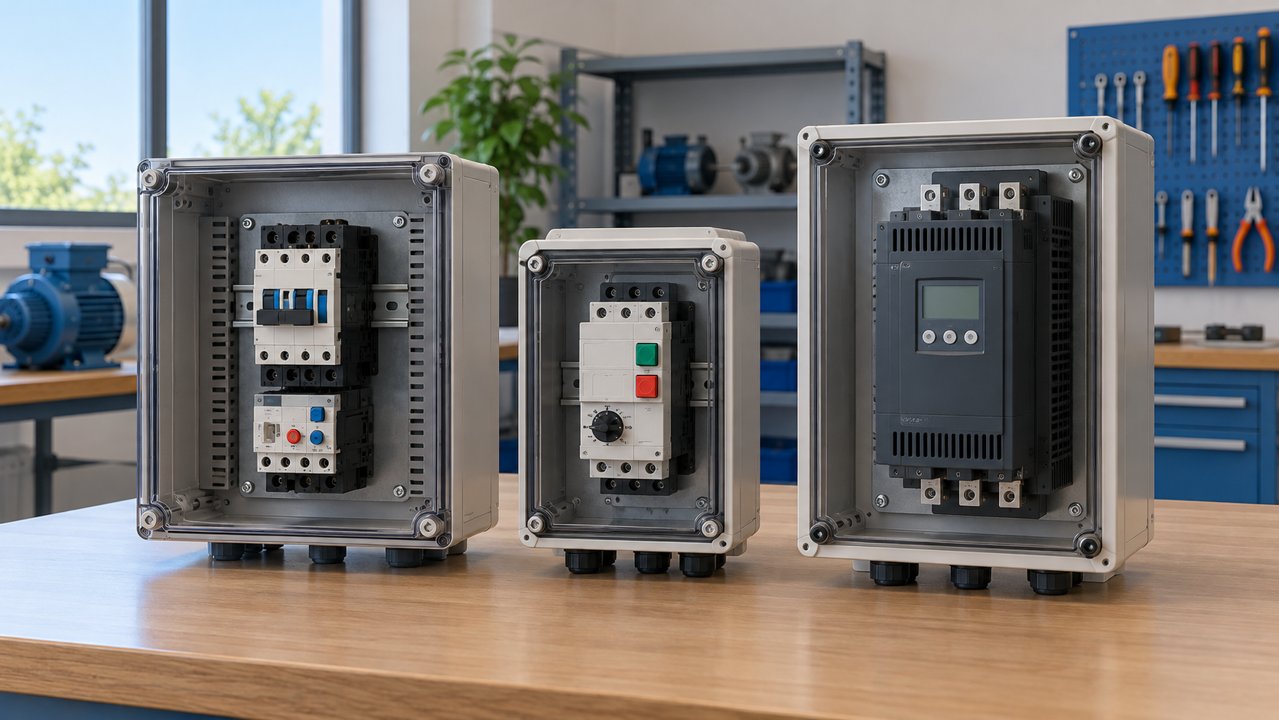

رسم تعليمي مولّد بالذكاء الاصطناعي: طرق بدء المحركات: مباشر ونجمة مثلث ومبدئ ناعم — رسم تعليمي أصلي مولّد بالذكاء الاصطناعي خاص بهذا الدرس، وليس مخطط تنفيذ أو منتج معتمد.

دورة المحركات الكهربائية — الدرس 6 من 8. فهرس الدورة. اقرأ بالترتيب وحل التمرين على الورق قبل مراجعة الإجابة.

هدف الدرس

ستفهم لماذا يختلف اختيار طريقة البدء عن اختيار قدرة المحرك. احصر عزم الحمل أثناء الانطلاق، وزمن التسارع، وعدد مرات البدء، وقدرة الشبكة وحدود الصدمة الميكانيكية. طريقة تقلل التيار قد لا توفر عزمًا كافيًا، لذلك يجب تقييم النتيجتين معًا.

البدء المباشر DOL

يوصل ترتيب البدء المباشر المحرك إلى التغذية عبر معدات التوصيل والحماية المناسبة. قد ينتج تيار بدء وعزم مرتفعان، لكن القيم الفعلية تتبع المحرك والشبكة والحمل. لا تستخدم مضاعف تيار ثابتًا كقاعدة تصميم لكل المنتجات، ولا تعتبر تقليل عدد مكونات البادئ سببًا كافيًا لتجاهل أثر البدء.

نجمة ثم مثلث

يخفض ترتيب نجمة/مثلث جهد الملف في مرحلة النجمة مقارنة بتوصيله مثلثًا على جهد الخط نفسه، فيخفض تيار البدء والعزم. يشترط توافق أطراف المحرك وجهود لوحته والحمل. وفي النموذج المثالي عند ثبات باقي الظروف يكون عزم النجمة نحو ثلث عزم البدء المباشر بالمثلث. قد تظهر انتقالات وتيارات لا يمثلها هذا التقريب.

المبدئ الناعم

يستخدم المبدئ الناعم التحكم بالجهد خلال البدء والتوقف ضمن وظائف المنتج. ليس بديلًا تلقائيًا للتحكم المستمر بالسرعة مثل VFD. اختياره يشمل تيار الخدمة ونوع الحمل وفئة البدء وعدد مرات البدء والحرارة والتبريد، وليس قدرة مكتوبة على الملصق وحدها.

مثال عزم الحمل

افترض أن عزم البدء المباشر لمحرك معين 150 نيوتن متر. في النموذج التقريبي للنجمة يكون 50 نيوتن متر. إذا كان الحمل يحتاج 70 نيوتن متر عند الانطلاق، فلن يكون هذا التقدير كافيًا للتسارع. لا يعالج اختيار مؤقت انتقال أقصر نقص العزم من أساسه؛ يلزم فحص منحنيات العزم والقصور الذاتي وطريقة البدء.

سؤال مهم عن التسارع

العزم المتاح للتسارع هو فرق عزم المحرك والحمل، ويتأثر زمن التسارع بالقصور الذاتي. حتى إذا تغلب المحرك على الحمل عند السكون، يجب أن يبقى مناسبًا خلال مسار التسارع. اطلب منحنيات أو حسابًا من المورد للحالات الثقيلة بدل الحكم من قراءة عند نقطة واحدة.

تمرين وإجابة

محرك يعطي في تقدير بدء مباشر 210 نيوتن متر، وحمل يبدأ عند 60. تقدير النجمة 70 نيوتن متر، أي فرق أولي 10 فقط. هل يكفي ذلك لاعتماد البدء؟ لا؛ نحتاج منحنى الحمل والعزم أثناء التسارع وزمنه والحرارة وحدود المصنع. المقارنة الأولية تستبعد حلولًا واضحة الفشل، لكنها لا تعتمد البقية تلقائيًا.

ورقة قرار

ضع لكل طريقة خانة للعزم والتيار والتوقف والضبط والصيانة. اختم بسبب الاختيار وبالبيانات الناقصة. لا يتضمن هذا الدرس مخطط توصيل أو قيم ضبط جاهزة؛ تنفيذ معدات البدء وتنسيقها مهمة تصميم وفحص متخصصين.
