محركات التيار المستمر وBLDC: الفروق والتطبيقات — الدرس 3 من دورة المحركات الكهربائية

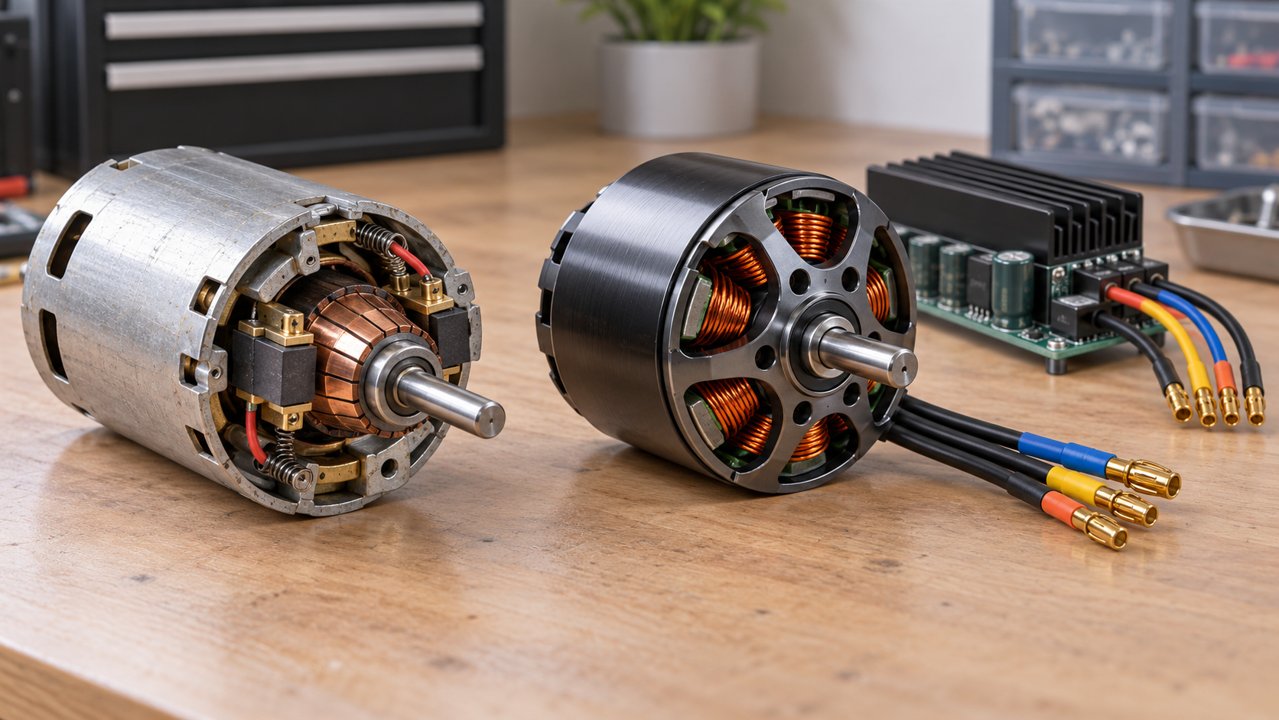

رسم تعليمي مولّد بالذكاء الاصطناعي: محركات التيار المستمر وBLDC: الفروق والتطبيقات — رسم تعليمي أصلي مولّد بالذكاء الاصطناعي خاص بهذا الدرس، وليس مخطط تنفيذ أو منتج معتمد.

دورة المحركات الكهربائية — الدرس 3 من 8. فهرس الدورة. اقرأ بالترتيب وحل التمرين على الورق قبل مراجعة الإجابة.

هدف الدرس

ستفهم معنى التبديل في محرك DC، والفرق بين الفرش والتبديل الإلكتروني، وتضع قائمة اختيار لا تعتمد على الجهد الاسمي وحده. لفظ «DC» لا يعني أن كل المحركات تقبل توصيل المصدر مباشرة بأطراف القدرة بالطريقة نفسها.

المحرك ذو الفرش

في تصميم شائع لمحرك DC ذي المغناطيس الدائم، تنقل الفرش التيار إلى المبدّل المتصل بالعضو الدوار. يغير المبدّل اتجاه التيار في الملفات مع الحركة كي يستمر إنتاج العزم. الأجزاء المتلامسة تجعل التآكل والصيانة والشرر عوامل يجب أخذها في الاعتبار، وتختلف ملاءمة المنتج حسب البيئة.

ما الذي يتغير في BLDC؟

في BLDC يتولى المتحكم الإلكتروني تبديل تيارات ملفات الجزء الثابت بالتتابع المناسب، بينما يدور عادة عضو ذو مغناطيس دائم. قد يعتمد تحديد الوضع على حساسات أو تقدير إلكتروني. لذلك قارن المحرك مع درايفره وواجهته وتغذيته كوحدة أداء، لا مع جسم محرك ذي فرش فقط.

تصنيفات يجب معرفتها

إلى جانب المغناطيس الدائم توجد محركات DC ذات إثارة منفصلة أو ملفات توالٍ أو توازٍ أو مركبة. يغير ترتيب الإثارة خصائص العزم والسرعة والتحكم. المحرك العام Universal عائلة أخرى يمكن تصميمها للعمل على AC أو DC ضمن تصنيفاتها. هذه معرفة تصنيفية، وليست إذنًا لنقل أي محرك بين مصادر تغذية مختلفة.

مثال لحساب الطاقة

افترض أن منظومة درايفر ومحرك تسحب 24 فولت و5 أمبير بصورة مستقرة. الدخل الكهربائي عند هذه النقطة 120 واط. إذا كان الخرج الميكانيكي المقاس 90 واط فالكفاءة الكلية 75%. لا تنسب هذه الكفاءة إلى المحرك وحده إذا كان التيار مقاسًا قبل الدرايفر؛ حدود القياس تغير معنى النتيجة.

قائمة اختيار عملية

حدد العزم المستمر والذروي ومدته، ونطاق السرعة، ودورة الخدمة، والتبريد، ونوع التحكم، ومصدر التغذية، ووسيلة التغذية الراجعة. افصل سرعة اللاحمل عن سرعة الحمل، وتيار التعثر عن تيار الخدمة. لا تستخدم تشغيلًا متعثرًا كطريقة تجربة؛ يمكن أن يرفع الحرارة بسرعة.

تمرين وإجابة

لناقل صغير مطلوب 0.6 نيوتن متر عند 300 دورة/دقيقة، احسب القدرة الميكانيكية. الحل: ω = 31.42 راديان/ثانية، والقدرة نحو 18.85 واط. هل يكفي شراء محرك قدرته 20 واط؟ لا؛ راجع عزم البدء والاحتكاك وعلبة التروس والكفاءة والاحتياط وفق بيانات التطبيق.

مهمة المقارنة

أعد ورقة بعمودين لمحرك ذي فرش وآخر BLDC لنفس المهمة. ضع تكلفة المنظومة والصيانة والضجيج الكهربائي وواجهة التحكم في صفوف مستقلة. لا تكتب أن أحد النوعين أفضل دائمًا؛ اختم بالبيانات التي قد تغير اختيارك.
