قراءة الحساسات وتسلسل التشغيل وتشخيص الأعطال — الدرس 7 من دورة كهرباء التكييف

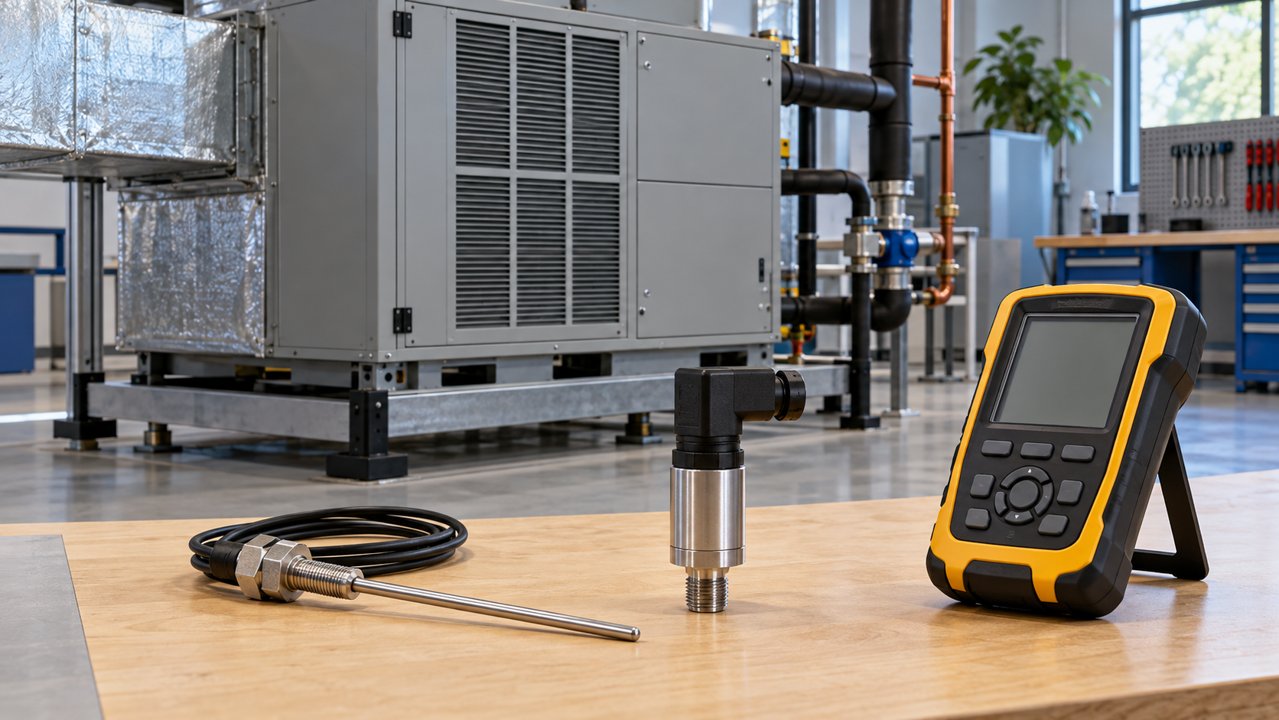

رسم تعليمي مولّد بالذكاء الاصطناعي: قراءة الحساسات وتسلسل التشغيل وتشخيص الأعطال — رسم تعليمي أصلي مولّد بالذكاء الاصطناعي خاص بهذا الدرس، وليس مخطط تنفيذ أو منتج معتمد.

دورة كهرباء التكييف — الدرس 7 من 8. فهرس الدورة. اقرأ بالترتيب وحل التمرين على الورق قبل مراجعة الإجابة.

هدف الدرس

ستقرأ قيمة الحساس في سياق تسلسل التشغيل وتضع فرضيات قابلة للفحص. لا تعني قراءة غير متوقعة بالضرورة عطل الحساس؛ قد يكون المدى أو التحويل أو موضع القياس أو ظروف العملية مختلفًا عما افترضته.

افصل القياس عن العرض

قد يرسل الحساس مقاومة أو جهدًا أو تيارًا أو بيانات رقمية، ثم يحول المتحكم ذلك إلى درجة حرارة أو ضغط. راجع نوع الدخل والمدى ووحدات العرض. حساسان متشابهان بالشكل قد يحتاجان مداخل وأسلاكًا ومعايرة مختلفة، ولا يكفي تعديل الرقم المعروض لإصلاح عدم التوافق.

مثال تحويل 4–20 ملي أمبير

لنطاق حرارة افتراضي من 0 إلى 100 درجة، تمثل 12 ملي أمبير: (12−4)/16 ×100 = 50 درجة. وإذا كان النطاق من −20 إلى 80، فالإشارة نفسها تعني 30 درجة. أضف الحد الأدنى بعد ضرب نسبة الإشارة في فرق الحدين؛ نسيانه مصدر خطأ متكرر.

مثال تسلسل وتشخيص

منظومة تطلب تبريدًا لكن مرحلة ما ممنوعة بسبب قراءة حرارة. ابدأ بمطابقة مدى الحساس ووحدات العرض وسجل الحدث وتعليمات حالة المنع. بعد ذلك يحدد المختص خطة التحقق المناسبة. لا تعالج التنبيه بتغيير الحد أو تجاوز الإشارة لمجرد رؤية الحمل يعمل.

جودة التغذية والقياس

قد ترتبط مشكلات المحركات بجودة التغذية أو عدم الاتزان أو ظروف التشغيل، وقد تتطلب مخارج الدرايفرات أدوات مناسبة. لا تثبت قراءة تيار واحدة سلامة جميع الأطوار، ولا تعني نسبة عدم اتزان جهد أن نسبة تيارها مطابقة. اجمع البيانات في وقت وظروف محددين حتى يمكن مقارنتها.

خطأ مركب في مثال أصلي

لنفترض أن قراءة حساس افتراضي الحقيقية 40 درجة، لكن المدى المبرمج يضيف انحيازًا 10 درجات. سيعرض المتحكم 50 رغم أن العملية لم تتغير. إذا اتخذ قرار التشغيل بناء على العرض وحده، فقد يبدو العطل ميكانيكيًا. لذلك تتبع سلسلة الحساس والتحويل والقرار قبل استنتاج السبب.

تمرين وإجابة

حساس ضغط مضبوط 0 إلى 16 بار يرسل 8 ملي أمبير. القيمة (8−4)/16×16 = 4 بار. وإذا عرض المتحكم 8 بار، فما أول مراجعة ورقية؟ تعريف النطاق والتحويل والوحدات ونوع الدخل، مع عدم الجزم بسبب واحد قبل التحقق.

مهمة الدرس

اكتب ثلاث فرضيات لقراءة غير منطقية، وأمام كل منها معلومة يمكن أن تدعمها أو تستبعدها. تجنب قائمة «بدّل الحساس ثم اللوحة»؛ الخطة المفيدة تربط كل استنتاج بدليل قابل للمراجعة.
