السلالم والمشايات المتحركة: المكونات والاستخدام — الدرس 7 من دورة أنظمة المصاعد

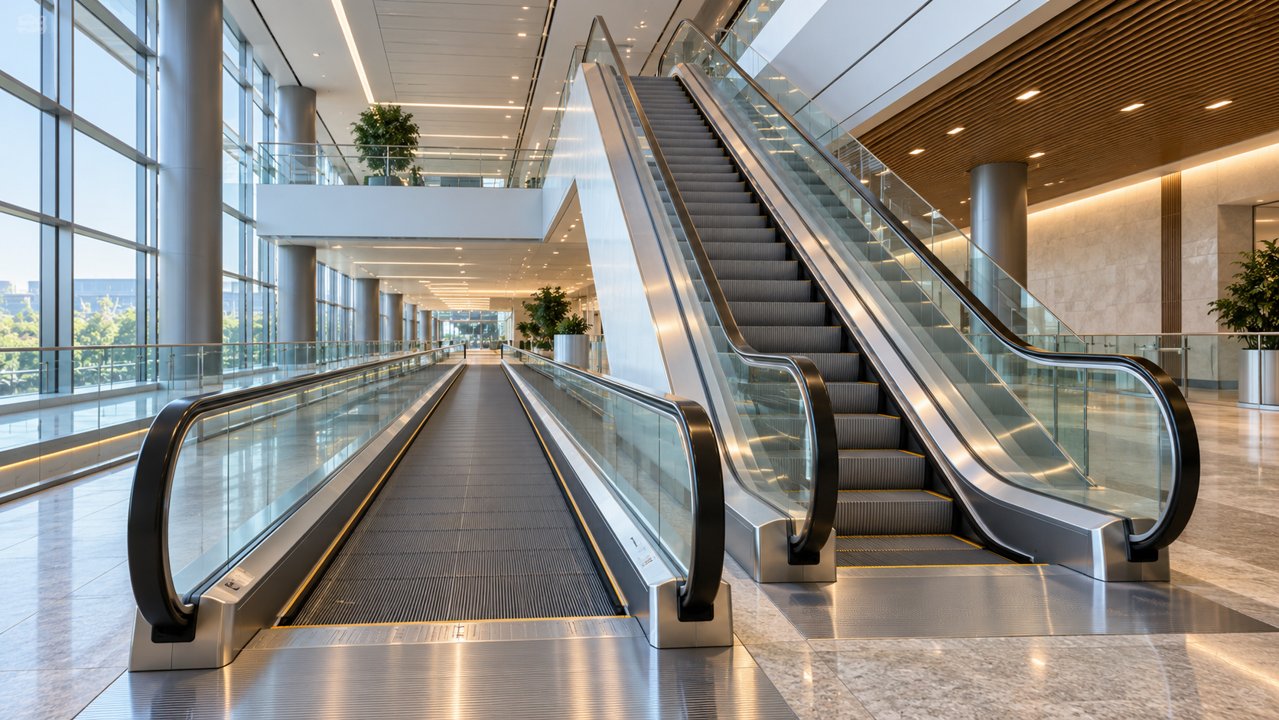

رسم تعليمي مولّد بالذكاء الاصطناعي: السلالم والمشايات المتحركة: المكونات والاستخدام — رسم تعليمي أصلي مولّد بالذكاء الاصطناعي خاص بهذا الدرس، وليس مخطط تنفيذ أو منتج معتمد.

دورة أنظمة المصاعد — الدرس 7 من 8. فهرس الدورة. اقرأ بالترتيب وحل التمرين على الورق قبل مراجعة الإجابة.

هدف الدرس

ستفرق بين السلم المتحرك والمشاية الأفقية أو المائلة، وتتعرف على المكونات والواجهات المطلوبة للمشروع. هذه مقدمة للتنسيق واستخدام الوثائق، ولا تقدم طريقة فتح الأغطية أو ضبط الفرامل أو تعديل أجهزة الأمان.

فرق الوظيفة

ينقل السلم المتحرك المستخدمين بين مناسيب باستخدام درجات، بينما تنقل المشاية الأشخاص أفقيًا أو على ميل مناسب لتصميمها. الاختيار يتبع طبيعة حركة المستخدمين والأمتعة والعربات والبيئة وتوزيع المبنى. لا تفترض أن كل مشاية مائلة تقبل أي عربة أو أن السلم بديل عن مسار إتاحة مناسب.

خريطة المكونات

توجد بنية حاملة ومسار حركة ودرجات أو منصات، ومنظومة قيادة ودرابزين متحرك ومناطق دخول وخروج وأجزاء توجيه وحماية وفق المنتج. يجب تنسيق الفراغات والدعم والتغذية والصيانة مع وثائق المصنع، لا قياسها من صورة. قد تختلف التجهيزات بين تطبيق تجاري وآخر للنقل العام.

وظائف الأمان والاستخدام

قد تتضمن المعدات أزرار إيقاف طوارئ وكشف حالات غير طبيعية عند نقاط مختلفة وفق التصميم. وتساعد تجهيزات مثل فرش الجوانب في توجيه موضع الوقوف، لكنها ليست فرش تنظيف للأحذية. فهم الوظيفة لا يساوي اختبارها؛ الاختبار والعودة إلى الخدمة وفق إجراء مختص.

مثال هندسي للمسار

لمشاية أفقية افتراضية طولها 40 مترًا وسرعتها الثابتة 0.5 م/ث، يكون زمن النقل دون مشي 80 ثانية. لو مشى شخص بسرعة إضافية نسبية 0.75 م/ث في الاتجاه نفسه ضمن نموذج مبسط، تصبح السرعة بالنسبة للأرض 1.25 م/ث والزمن 32 ثانية. المثال حساب حركة وليس توجيهًا لسلوك مستخدم أو معيار خدمة.

مثال الاستيعاب وحدوده

قسمة طول المسار على مسافة افتراضية بين الركاب تعطي عددًا هندسيًا فقط، لا طاقة استيعاب معتمدة. دخول المستخدمين وخروجهم ومساحتهم والأمتعة والاعتياد والتوقفات تؤثر في الخدمة. اطلب بيانات أداء وشروط حساب من المورد بدل الاعتماد على سعة نظرية مشتقة من الصورة.

تمرين وإجابة

مشاية طولها 30 مترًا وسرعتها المفترضة 0.5 م/ث. زمن الراكب الواقف في نموذج السرعة الثابتة 60 ثانية. هل هذا زمن عبور منطقة المبنى كلها؟ لا؛ لا يشمل الوصول أو الانتظار أو الخروج. وهل هذه السرعة اختيار تنفيذي؟ لا؛ حدود المنتج والكود والتطبيق مستقلة.

مهمة الدرس

أنشئ ورقة مقارنة بين سلم ومشاية لمسار مبنى افتراضي. سجل الارتفاع والمسافة والاستخدام والبيئة والإتاحة والصيانة. أضف قائمة بالمستندات المطلوبة للاعتماد ولا تضع أبعادًا أو زوايا بلا مرجع مناسب.
