حساب سعة UPS والبطاريات: مثال 120 kW وزمن تشغيل 15 دقيقة

السؤال «كم بطارية أحتاج؟» لا يبدأ من عدد البطاريات، بل من أربعة مدخلات: الحمل الحقيقي بالكيلوواط، سعة UPS بالكيلوواط وkVA، زمن التشغيل المطلوب، وظروف البطارية عند نهاية عمرها. الخطأ الشائع هو قسمة الطاقة على جهد البطارية ثم شراء أقرب قيمة Ah؛ هذه الطريقة قد تعطي تصورًا أوليًا فقط، ولا تصلح لاعتماد بنك بطاريات UPS عالي القدرة.

في هذا الدليل نحسب مثالًا كاملًا، ونوضح الفرق بين kW وkVA، تأثير معامل القدرة والكفاءة وعمق التفريغ والتقادم والحرارة، ولماذا يجب الرجوع إلى جدول القدرة الثابتة أو برنامج اختيار الشركة المصنّعة. انتقل إلى: المدخلات · سعة UPS · طاقة البطارية · مثال 120 kW · عدد البطاريات · فحوص الاعتماد.

1. ثبّت الحمل قبل اختيار UPS

اجمع القدرة الفعلية للأحمال التي يجب أن تستمر أثناء الانقطاع، وليس مجموع قدرات لوحات الأسماء بلا تمييز. افصل بين:

• خوادم ومبدلات وشبكات لا تتحمل الانقطاع.
• أنظمة التحكم والمراقبة والاتصالات.
• أحمال ميكانيكية حرجة تحتاج UPS فعلًا.
• أحمال يمكن أن تنتظر بدء المولد أو تُفصل تلقائيًا.

استخدم قياسات فعلية إن كانت المنشأة قائمة، ثم أضف نموًا مبررًا وتحقق من تيارات الاندفاع والتوافقيات. لا تضف هامشًا في كل مرحلة ثم تضيف هامشًا نهائيًا مرة أخرى؛ التراكم غير المنضبط ينتج UPS ضخمًا يعمل عند حمل منخفض وكفاءة أقل.

2. افحص حدّي kW وkVA

يجب ألا يتجاوز الحمل أيًا من تصنيفي UPS:

القدرة الظاهرية للحمل kVA = الحمل kW ÷ معامل قدرة الحمل

مثال: حمل 120 kW بمعامل قدرة 0.92 يساوي تقريبًا 130.4 kVA. إذا كان UPS مصنفًا 150 kVA / 135 kW، فحد الكيلوواط يصبح أقرب من حد kVA. أما UPS بخرج معامل قدرة 1.0 فقد يكون 150 kVA / 150 kW، لكن يجب التحقق من ورقة البيانات لا الافتراض.

للتوسع والصيانة، يمكن اختيار نسبة تحميل تصميمية مثل 70–80% بحسب سياسة المشروع. هذه ليست قاعدة عالمية؛ الوحدات المعيارية قد تُبقي وحدات أقل عاملة عند الأحمال الصغيرة لتحسين الكفاءة مع الحفاظ على N+1.

3. معادلة طاقة أولية للبطارية

الطاقة المطلوبة عند خرج UPS:

E_out = P_load × t

وللتقدير الأولي للطاقة الاسمية:

E_nominal = E_out ÷ (η × DoD × K_EOL)

• η: كفاءة العاكس ومسار التفريغ عند الحمل المحدد.
• DoD: الجزء المسموح باستخدامه من طاقة البطارية.
• K_EOL: نسبة السعة المتبقية المقبولة عند نهاية العمر التصميمي.

هذه المعادلة لا تمثل تأثير معدل التفريغ العالي أو جهد القطع أو عدد الخلايا أو منحنى الحرارة. بطارية اسمية 100 Ah لا تعطي الطاقة نفسها عند تفريغها في عشر دقائق كما تعطي عند معدل أبطأ. لذلك تُحوّل النتيجة لاحقًا إلى طراز وعدد سلاسل باستخدام جداول الشركة عند قدرة ثابتة لكل خلية/كتلة أو أداة الاختيار الرسمية.

4. مثال: حمل 120 kW لمدة 15 دقيقة

المدخلات الافتراضية التعليمية:

• الحمل الحرج: 120 kW.
• زمن التشغيل: 15 دقيقة = 0.25 ساعة.
• كفاءة التفريغ الكلية: 94%.
• عمق التفريغ التصميمي: 80%.
• السعة المتبقية عند نهاية العمر: 80%.

أولًا، الطاقة عند الخرج:

E_out = 120 × 0.25 = 30 kWh

ثم التقدير الاسمي الأولي:

E_nominal = 30 ÷ (0.94 × 0.80 × 0.80) ≈ 49.9 kWh

إذن نقطة البداية تقارب 50 kWh اسمية. لكن هذا ليس أمر شراء. يجب إدخال 120 kW، زمن 15 دقيقة، جهد الـDC، الحد الأدنى لجهد الخلية، الحرارة، عدد السلاسل ومعيار نهاية العمر في برنامج الشركة. قد تكون السعة المختارة أعلى بسبب معدل التفريغ العالي وهبوط الجهد والهوامش الخاصة بالطراز.

5. كيف يتحول الحساب إلى عدد بطاريات وسلاسل؟

يحدد UPS نافذة جهد DC وعدد كتل البطارية على التوالي. إذا كان التصميم يستخدم 40 كتلة اسمية 12 V في السلسلة، يكون الجهد الاسمي 480 VDC. لا يجوز تغيير العدد اعتمادًا على قسمة بسيطة لأن الشاحن والعاكس وجهد القطع مصممة لنافذة محددة.

بعد اختيار البطارية من جدول القدرة:

1. تحقق أن السلسلة الواحدة تعطي القدرة المطلوبة للمدة المحددة عند نهاية العمر والحرارة التصميمية.
2. إن لم تكفِ، أضف سلاسل متوازية وفق حدود الشركة وتعليمات الحماية.
3. استخدم حماية وفصلًا لكل سلسلة حيث يلزم، وكابلات متساوية المقاومة لتقاسم التيار.
4. تحقق من تيار القصر DC، سعة القطع، القطبية، العزل والتهوية.
5. راجع قدرة الشاحن والزمن اللازم لاستعادة الشحن بعد التفريغ.

السلاسل المتوازية تزيد السعة لكنها تضيف نقاط فشل وحاجة للمراقبة. الخلية الضعيفة قد تختفي خلف قراءة الجهد الكلي، لذلك تعد مراقبة الكتل أو الخلايا ودرجة الحرارة جزءًا من الاعتمادية.

6. زمن البطارية وزمن المولد ليسا الشيء نفسه

إذا كان المولد يبدأ اسميًا خلال 10 ثوانٍ، فهذا لا يعني أن بطارية عشر ثوانٍ كافية. يجب احتساب كشف الانقطاع، بدء المولد، بلوغ الجهد والتردد المستقرين، زمن مفتاح التحويل، احتمال فشل المحاولة الأولى، تدرج إضافة الأحمال، وهامش الاستجابة التشغيلية.

في بعض المواقع يكون المطلوب خمس أو عشر دقائق فقط لعبور بدء المولد. وفي مواقع أخرى يحتاج التشغيل 15–30 دقيقة للإغلاق المنظم أو التعامل مع مولد غير متاح. حدد السيناريو أولًا ثم الزمن، لا العكس.

7. VRLA أم ليثيوم أيون؟

• VRLA: تقنية مألوفة وتكلفة أولية أقل عادة، لكنها حساسة للحرارة وتحتاج مساحة ووزنًا وصيانة ومراقبة للتقادم.
• ليثيوم أيون: كثافة طاقة أعلى وعمر دورات أفضل في تطبيقات مناسبة، مع ضرورة BMS متوافق ومتطلبات حريق واعتماد خاصة بالموقع.

لا تقارن سعر الكيلوواط-ساعة فقط. قارن العمر المتوقع، الاستبدال، المساحة، الوزن، التبريد، المراقبة، السلامة والتوافق مع UPS. تشير إرشادات APC إلى أن الحرارة وعدد مرات التفريغ يؤثران بقوة في عمر بطاريات VRLA؛ وهي ملاحظة تشغيلية مهمة وليست بديلًا عن بيانات الشركة للطراز المختار.

8. قائمة اعتماد قبل الشراء

• منحنى حمل مقاس، مع نمو محدد زمنيًا.
• تحقق مستقل من kW وkVA ومعامل القدرة.
• زمن تشغيل مرتبط بسيناريو واضح.
• منحنى كفاءة UPS عند الحمل الفعلي، لا عند أفضل نقطة فقط.
• جداول قدرة البطارية عند زمن التفريغ والحرارة وجهد القطع المطلوب.
• عامل نهاية العمر وسياسة الاستبدال.
• قدرة الشاحن وزمن استعادة الشحن.
• انتقائية حماية AC وDC وسعة القطع.
• التهوية، درجات الحرارة، المسافات، الوزن والوصول للصيانة.
• اختبار قبول موقعي وخطة اختبار دورية تحت حمل ممثل.

أخطاء متكررة يجب تجنبها

• اختيار UPS بالـkVA وتجاهل حد kW.
• حساب Ah من الطاقة الاسمية دون منحنيات التفريغ.
• استخدام حمل اللوحة المركبة بدل الحمل الحرج المتوقع.
• نسيان تقادم البطارية وتأثير الحرارة.
• زيادة UPS احتياطًا حتى يعمل سنوات عند تحميل منخفض جدًا.
• إضافة سلاسل متوازية بلا حماية ومراقبة وتقاسم تيار محسوب.
• اعتماد زمن تشغيل معروض على شاشة UPS دون اختبار بطارية دوري.

ابدأ بالصورة الأكبر في دليل توزيع الطاقة في مراكز البيانات: UPS والمولدات وN+1 و2N، ثم اربط نتيجة البطارية بدراسة تيار القصر وانتقائية القواطع. أما المثال الإنجليزي المكمل فهو UPS Sizing for Data Centers: A Worked Capacity and Runtime Example.

المراجع وحقوق الصورة

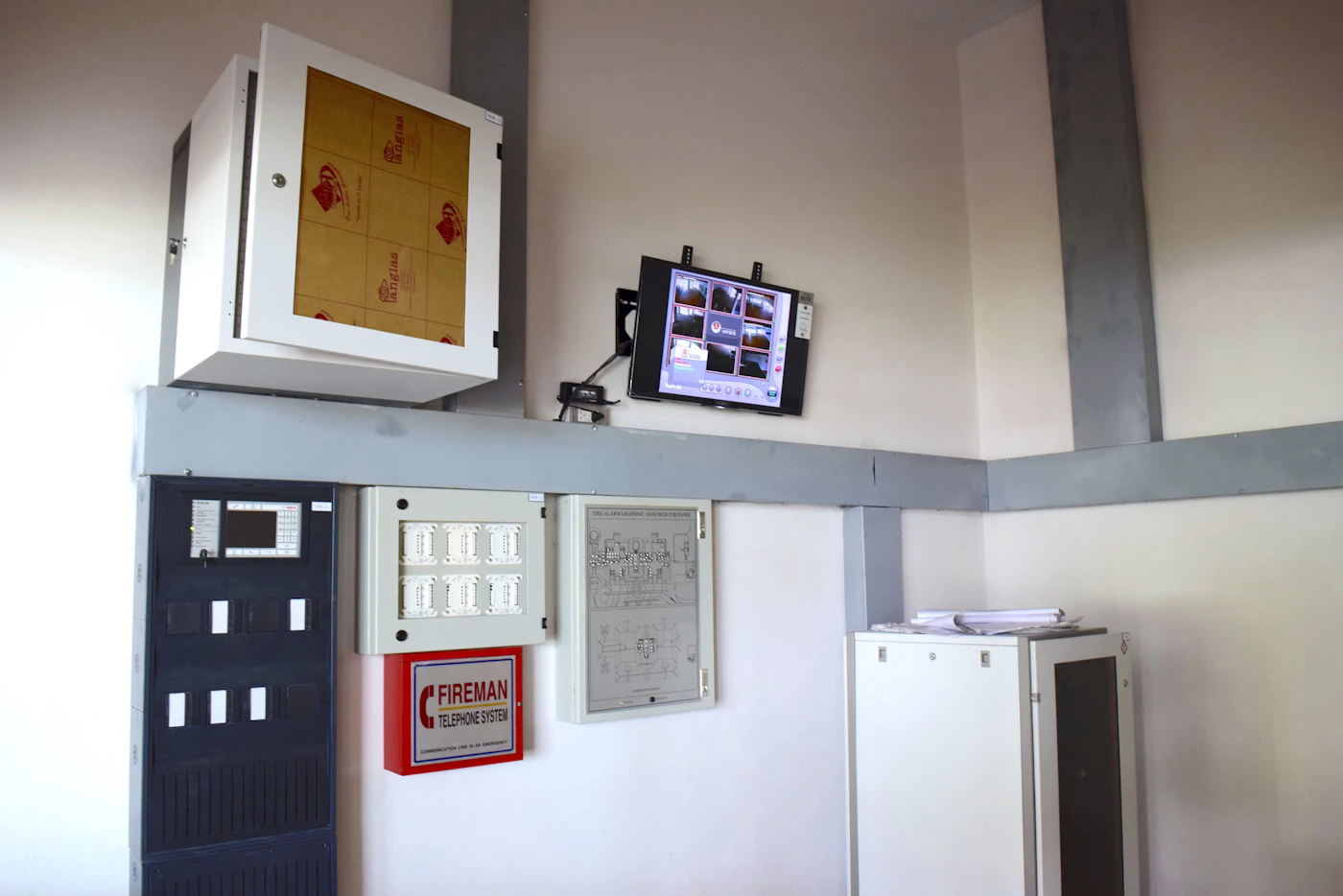

مراجع: وزارة الطاقة الأمريكية — شراء UPS عالي الكفاءة، دليل تصميم مراكز البيانات الموفرة للطاقة 2024، APC UPS Buying Guide، وEaton UPS Sizing Guide. الصورة بواسطة Nopparuj Lamaikul وفق ترخيص Unsplash.

تنبيه هندسي: المثال تعليمي ولا يختار بطارية لمشروع حقيقي. يجب اعتماد التصميم بواسطة مهندس مؤهل واستخدام بيانات الشركة المصنّعة والمعايير المحلية ودراسة السلامة والحماية الخاصة بالموقع.
