منحنى البطة وتأثير مشاريع الطاقة المتجددة على الشبكة الكهربائية

مقدمة

مع التوسع العالمي في مشاريع الطاقة المتجددة، وخاصة الطاقة الشمسية الكهروضوئية وطاقة الرياح، بدأت الشبكات الكهربائية تواجه تحديات تشغيلية جديدة لم تكن واضحة بنفس الشكل في أنظمة التوليد التقليدية. ومن أهم المفاهيم التي ظهرت في هذا السياق مفهوم منحنى البطة أو Duck Curve، وهو مصطلح يستخدم لوصف التغير الكبير في شكل الطلب الصافي على الكهرباء نتيجة دخول كميات كبيرة من الطاقة الشمسية إلى الشبكة.

لا يعني منحنى البطة أن الطاقة المتجددة تمثل مشكلة بحد ذاتها، بل يوضح أن دمجها على نطاق واسع يحتاج إلى إدارة ذكية للشبكة، ومرونة في مصادر التوليد، وأنظمة تخزين، واستجابة من جانب الأحمال.

ما هو منحنى البطة؟

منحنى البطة هو رسم بياني يوضح الطلب الصافي على الكهرباء خلال اليوم، أي الطلب الكلي على الشبكة بعد طرح إنتاج مصادر الطاقة المتجددة المتغيرة، وخاصة الطاقة الشمسية.

يمكن التعبير عن الطلب الصافي بالعلاقة التالية:

[
\text{الطلب الصافي} = \text{الطلب الكلي} – \text{إنتاج الطاقة المتجددة}
]

خلال ساعات الظهيرة، يكون إنتاج الطاقة الشمسية في أعلى مستوياته، لذلك ينخفض الطلب الصافي الذي يجب أن تغطيه محطات التوليد التقليدية. أما بعد غروب الشمس، ينخفض إنتاج الطاقة الشمسية بسرعة، بينما يبقى الطلب على الكهرباء مرتفعاً، خصوصاً في المساء. هذا يؤدي إلى ارتفاع سريع في الطلب الصافي خلال فترة قصيرة.

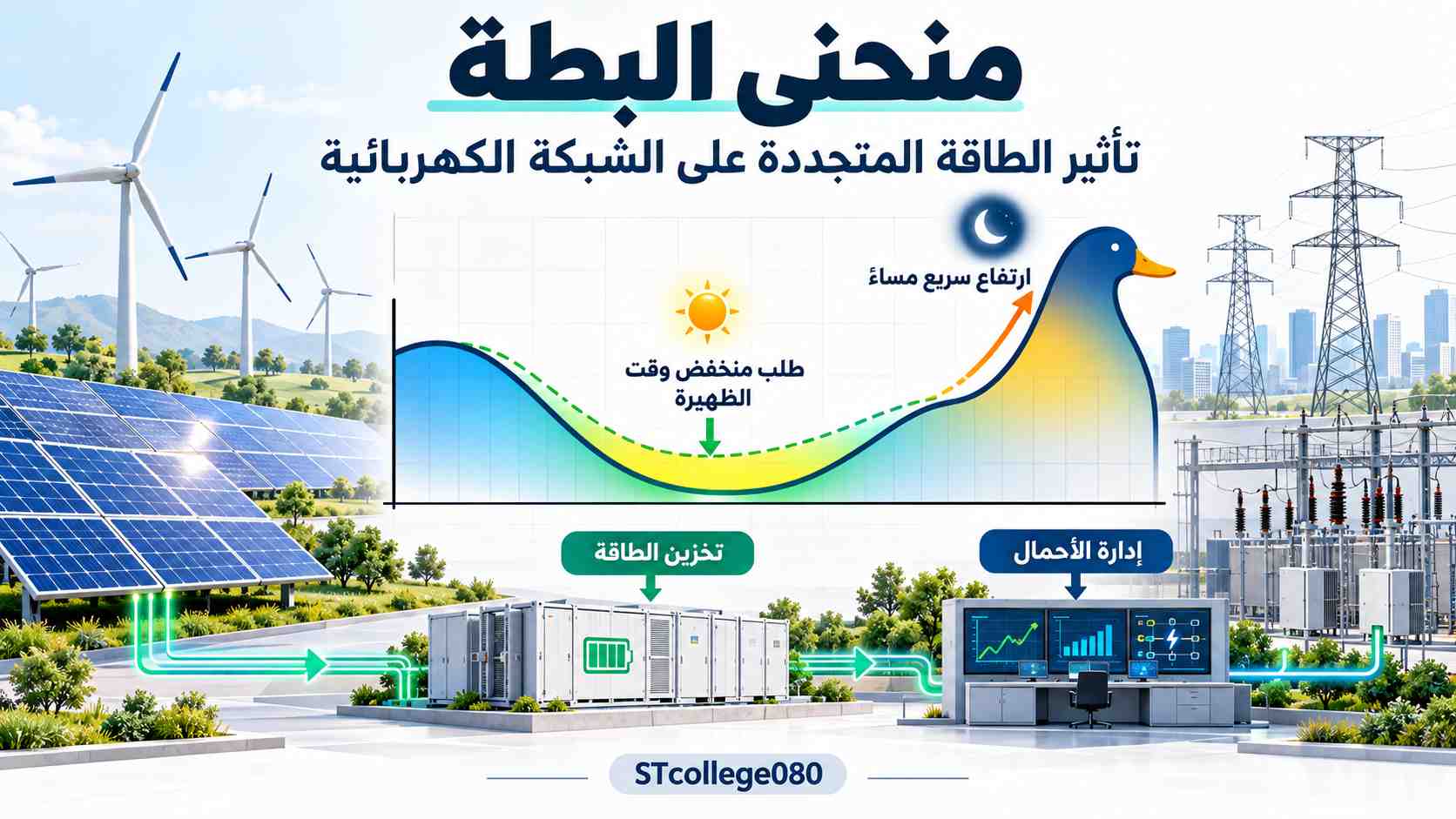

عند رسم هذا السلوك على منحنى يومي، يظهر الشكل شبيهاً بجسم البطة: انخفاض عميق في منتصف النهار، ثم صعود حاد في المساء.

لماذا يظهر منحنى البطة؟

يظهر منحنى البطة بشكل أساسي بسبب ارتفاع مساهمة الطاقة الشمسية الكهروضوئية في مزيج التوليد. ففي منتصف النهار، تنتج الألواح الشمسية كميات كبيرة من الكهرباء، ما يقلل الحاجة إلى تشغيل محطات تقليدية. لكن هذا الإنتاج ليس ثابتاً، وينخفض بسرعة عند الغروب.

وتزداد حدة المنحنى عند وجود العوامل التالية:

1. ارتفاع نسبة الطاقة الشمسية المركبة في الشبكة.
2. ضعف مرونة محطات التوليد التقليدية.
3. عدم وجود تخزين كافٍ للطاقة.
4. غياب إدارة فعالة للأحمال.
5. محدودية الربط الكهربائي مع شبكات أخرى.
6. ضعف التنبؤ بالإنتاج الشمسي والطلب الكهربائي.

تأثير مشاريع الطاقة المتجددة على الشبكة الكهربائية

تؤثر مشاريع الطاقة المتجددة على الشبكة بعدة طرق، بعضها إيجابي وبعضها يتطلب معالجة فنية دقيقة.

أولاً، تساهم هذه المشاريع في تقليل الاعتماد على الوقود الأحفوري وخفض الانبعاثات الكربونية. كما تساعد في تنويع مصادر الطاقة وتقليل كلفة التشغيل على المدى الطويل، خصوصاً عندما تكون الموارد الشمسية أو الريحية متوفرة بكفاءة.

لكن من جهة أخرى، فإن التوليد المتجدد، وخاصة الشمسي والريحي، يتميز بأنه متغير وغير قابل للتحكم الكامل مثل المحطات التقليدية. وهذا يفرض تحديات على مشغلي الشبكات، لأن التوازن بين الإنتاج والاستهلاك يجب أن يتحقق في كل لحظة.

أهم التحديات التشغيلية المرتبطة بمنحنى البطة

1. الهبوط الكبير في الطلب الصافي نهاراً

عندما يكون إنتاج الطاقة الشمسية مرتفعاً، ينخفض الطلب الصافي على المحطات التقليدية. وفي بعض الحالات قد يصبح الإنتاج المتجدد أكبر من قدرة الشبكة على الاستيعاب، مما يؤدي إلى تقليص الإنتاج أو فصل بعض محطات الطاقة الشمسية، وهي عملية تعرف باسم Curtailment.

2. الارتفاع السريع في الطلب مساءً

بعد غروب الشمس، ينخفض إنتاج الطاقة الشمسية بسرعة، بينما يرتفع الطلب المنزلي والتجاري. هذا يتطلب تشغيل محطات تقليدية بسرعة كبيرة لتعويض النقص، وهو ما يسمى بمعدل الصعود أو Ramp Rate.

إذا لم تكن الشبكة تمتلك مصادر مرنة قادرة على الاستجابة السريعة، فقد تظهر مشاكل في التردد والاستقرار.

3. انخفاض القصور الذاتي للشبكة

المحطات التقليدية الدوارة مثل التوربينات البخارية والغازية توفر قصوراً ذاتياً يساعد على استقرار تردد الشبكة. أما أنظمة الطاقة الشمسية والرياح المرتبطة عبر العواكس الإلكترونية، فلا توفر القصور الذاتي بنفس الطريقة التقليدية، إلا إذا تم تجهيزها بخوارزميات تحكم متقدمة مثل العواكس الشبكية Grid-Forming Inverters.

4. تغير اتجاهات تدفق القدرة

في الشبكات التقليدية، ينتقل التيار غالباً من محطات التوليد المركزية إلى المستهلكين. لكن مع انتشار مشاريع الطاقة الشمسية الموزعة، قد يصبح المستهلك منتجاً للطاقة في بعض الساعات، مما يؤدي إلى تدفقات قدرة عكسية قد تؤثر على الحماية، وتنظيم الجهد، وسعة المحولات والخطوط.

5. تحديات تنظيم الجهد والتردد

التغير السريع في إنتاج الطاقة المتجددة، بسبب الغيوم أو تغير سرعة الرياح، قد يؤدي إلى تقلبات في الجهد والتردد. لذلك تحتاج الشبكة إلى أنظمة تحكم سريعة، وقدرات تعويضية، ومراقبة لحظية.

الحلول الفنية للتعامل مع منحنى البطة

لا يتم التعامل مع منحنى البطة بإيقاف التوسع في الطاقة المتجددة، بل من خلال تطوير الشبكة وجعلها أكثر مرونة وذكاءً.

1. أنظمة تخزين الطاقة

تعد البطاريات من أهم الحلول، حيث يمكن شحنها في ساعات الظهيرة عند توفر فائض شمسي، ثم تفريغها في المساء عند انخفاض الإنتاج وارتفاع الطلب. تساعد أنظمة التخزين على تقليل حدة منحنى البطة وتحسين استقرار الشبكة.

2. إدارة الطلب

يمكن تقليل الضغط على الشبكة من خلال نقل بعض الأحمال إلى ساعات الإنتاج الشمسي المرتفع، مثل تشغيل المضخات، شحن السيارات الكهربائية، تشغيل أنظمة التبريد، أو جدولة بعض العمليات الصناعية خلال النهار.

3. التنبؤ الدقيق بالإنتاج والطلب

يساعد التنبؤ بالطاقة الشمسية والريحية والطلب الكهربائي على تحسين جدولة وحدات التوليد وتخزين الطاقة. ويمكن للذكاء الاصطناعي ونماذج التعلم الآلي أن تلعب دوراً مهماً في هذا المجال.

4. استخدام محطات توليد مرنة

تحتاج الشبكات ذات النسبة العالية من الطاقة المتجددة إلى محطات قادرة على الاستجابة السريعة، مثل محطات الغاز المرنة، أو التخزين المائي، أو البطاريات، أو أنظمة الاستجابة السريعة عبر العواكس.

5. تطوير العواكس الذكية

العواكس الحديثة لا تقتصر على تحويل التيار المستمر إلى تيار متناوب، بل يمكنها دعم الشبكة من خلال تنظيم الجهد، حقن أو امتصاص القدرة غير الفعالة، دعم التردد، والمشاركة في خدمات الشبكة المساندة.

6. تعزيز الربط الكهربائي

يساعد الربط بين المناطق والشبكات على توزيع الفائض والنقص في الإنتاج. فعندما يكون هناك فائض شمسي في منطقة معينة، يمكن نقله إلى منطقة أخرى تحتاج إلى الطاقة، مما يقلل من تقليص الإنتاج ويحسن كفاءة النظام.

هل منحنى البطة مشكلة أم مؤشر تطور؟

منحنى البطة ليس دليلاً على فشل الطاقة المتجددة، بل هو مؤشر على أن الشبكة دخلت مرحلة جديدة من التعقيد التشغيلي. فكلما زادت نسبة الطاقة المتجددة، أصبحت الحاجة أكبر إلى التخزين، والمرونة، والتنبؤ، والتحكم الذكي.

بمعنى آخر، منحنى البطة يكشف أن الانتقال الطاقي لا يعتمد فقط على تركيب ألواح شمسية أو توربينات رياح، بل يحتاج إلى منظومة متكاملة تشمل الشبكة، التخزين، الحماية، التحكم، الأسواق الكهربائية، وسلوك المستهلكين.

الخلاصة

يمثل منحنى البطة أحد أهم المفاهيم لفهم تأثير مشاريع الطاقة المتجددة على الشبكات الكهربائية الحديثة. فهو يوضح كيف يؤدي الإنتاج الشمسي المرتفع في منتصف النهار إلى خفض الطلب الصافي، ثم كيف يسبب غروب الشمس ارتفاعاً سريعاً في الحاجة إلى مصادر بديلة. ومع أن هذا السلوك يفرض تحديات في تشغيل الشبكة، إلا أن الحلول أصبحت واضحة تقنياً: تخزين الطاقة، إدارة الأحمال، العواكس الذكية، التنبؤ الدقيق، محطات التوليد المرنة، وتعزيز الربط الكهربائي. لذلك، فإن نجاح مشاريع الطاقة المتجددة لا يقاس فقط بقدرتها المركبة، بل بقدرة الشبكة على استيعابها وتشغيلها بمرونة وأمان. وكلما تطورت الشبكات الكهربائية نحو الذكاء والمرونة، أصبح منحنى البطة أقل خطورة وأكثر قابلية للإدارة.
