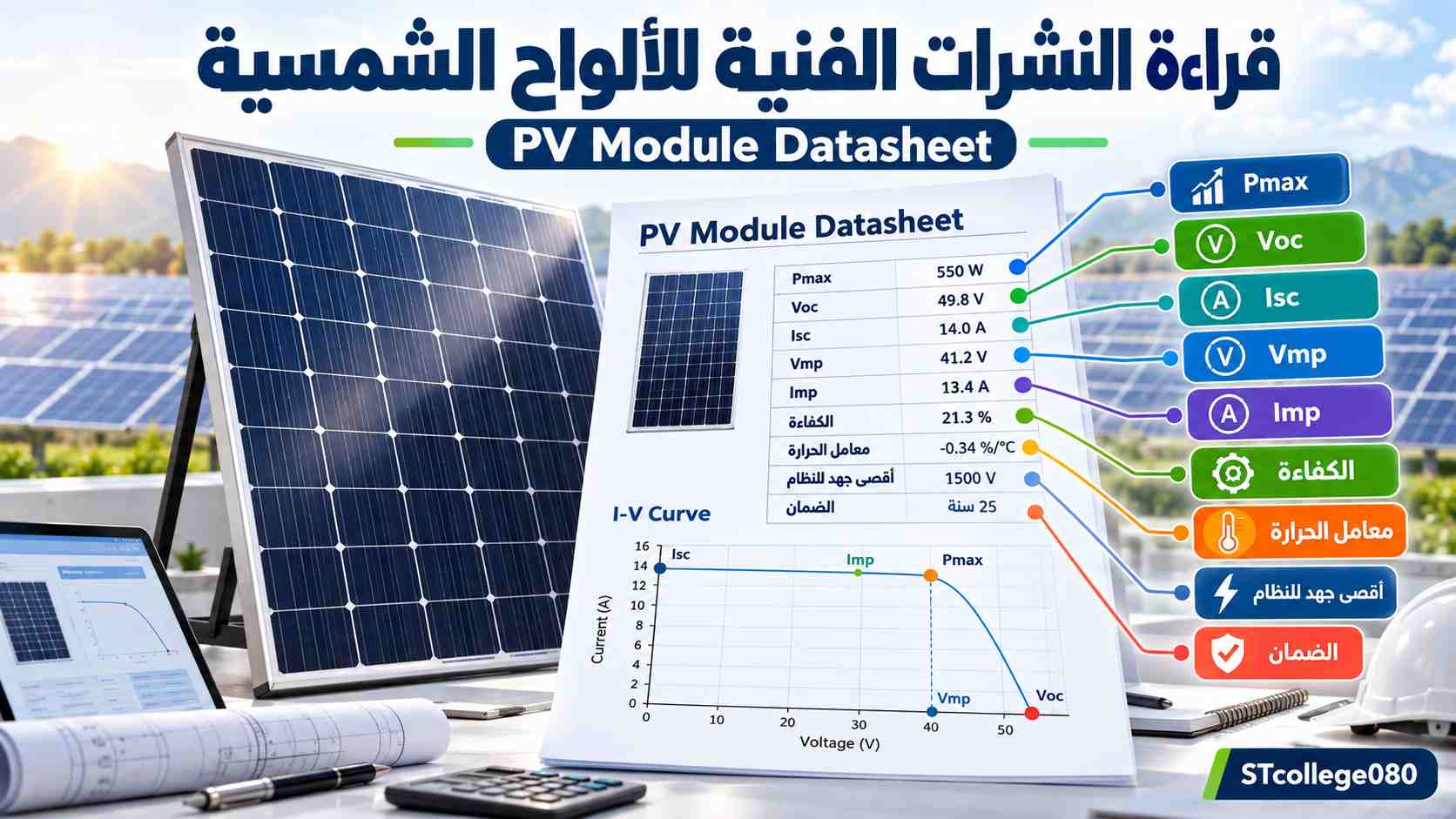

قراءة النشرات الفنية للألواح الشمسية الكهروضوئية PV Module Datasheet

مقدمة

تُعد النشرة الفنية للوح الشمسي الكهروضوئي PV Module Datasheet الوثيقة الأساسية التي يعتمد عليها المهندس أو المصمم أو المستثمر لفهم خصائص اللوح، ومقارنته مع ألواح أخرى، والتحقق من ملاءمته للمشروع. ورغم أن كثيرين يركزون فقط على القدرة الاسمية مثل 550 واط أو 700 واط، فإن الداتا شيت تحتوي على معلومات أهم بكثير، مثل الجهد، التيار، الكفاءة، معامل الحرارة، حدود التشغيل، نوع الخلايا، الضمان، ومعايير الاختبار.

قراءة النشرة الفنية بشكل صحيح تساعد على تجنب أخطاء التصميم، مثل تجاوز جهد العاكس، اختيار عدد غير مناسب من الألواح في السلسلة، إهمال تأثير الحرارة، أو المقارنة الخاطئة بين الألواح اعتماداً على القدرة فقط.

أولاً: بيانات التعريف الأساسية للوح

تبدأ النشرة الفنية عادة باسم الشركة المصنعة، وسلسلة المنتج، ورقم الموديل. وقد تحتوي السلسلة الواحدة على عدة نماذج بقدرات مختلفة، مثل 540W، 545W، 550W، 555W.

من المهم الانتباه إلى أن الفرق بين هذه النماذج قد يكون بسيطاً في الجهد أو التيار أو الكفاءة، لكنه مهم عند التصميم التفصيلي، خصوصاً عند حساب عدد الألواح في السلاسل ومطابقة العاكس.

يجب التأكد من:

• اسم الشركة المصنعة.
• رقم الموديل الكامل.
• القدرة الاسمية.
• نوع اللوح: أحادي الوجه أو ثنائي الوجه.
• نوع الخلايا: P-type أو N-type.
• التقنية المستخدمة: PERC، TOPCon، HJT، Back Contact.
• عدد الخلايا أو أنصاف الخلايا.

ثانياً: شروط الاختبار القياسية STC

تُقاس معظم القيم الكهربائية الأساسية تحت شروط الاختبار القياسية STC: Standard Test Conditions، وهي:

البند	القيمة
شدة الإشعاع الشمسي	1000 W/m²
درجة حرارة الخلية	25°C
الكتلة الهوائية	AM 1.5

هذه الشروط لا تمثل دائماً ظروف التشغيل الحقيقية في الموقع، لكنها معيار موحد يسمح بالمقارنة بين الألواح. لذلك، عندما نقول إن قدرة اللوح 550 واط، فهذا يعني أنه يعطي هذه القدرة تحت شروط STC، وليس بالضرورة في كل لحظة تشغيل فعلية.

ثالثاً: القدرة العظمى Pmax

القدرة العظمى Pmax هي أهم قيمة تسويقية في اللوح، وتمثل أعلى قدرة كهربائية يمكن أن ينتجها اللوح تحت شروط STC.

مثلاً:
P{max} = 550 W

لكن يجب الانتباه إلى أن القدرة وحدها لا تكفي للمقارنة. فقد يكون لوح 700 واط أكبر حجماً من لوح 550 واط، وليس بالضرورة أعلى كفاءة. لذلك يجب دائماً مقارنة القدرة مع مساحة اللوح وكفاءته.

رابعاً: جهد الدارة المفتوحة Voc

جهد الدارة المفتوحة Voc: Open Circuit Voltage هو الجهد الذي يظهر على طرفي اللوح عندما لا يكون متصلاً بحمل، أي عندما يكون التيار صفراً.

هذه القيمة مهمة جداً في تصميم السلاسل، لأن جهد السلسلة يرتفع عند انخفاض درجة الحرارة. وإذا تجاوز مجموع جهود الألواح الحد الأقصى المسموح به للعاكس، فقد يحدث تلف أو فصل للنظام.

يحسب جهد السلسلة تقريباً كما يلي:
V{string} = N x V{oc}

حيث:

• (N): عدد الألواح في السلسلة.
• (V{oc}): جهد الدارة المفتوحة للوح الواحد.

لكن في التصميم الحقيقي يجب تصحيح هذه القيمة عند أقل درجة حرارة متوقعة في الموقع.

خامساً: تيار القصر Isc

تيار القصر Isc: Short Circuit Current هو التيار الذي ينتجه اللوح عندما تكون أطرافه مقصورة، أي عندما يكون الجهد قريباً من الصفر.

هذه القيمة مهمة لاختيار الكابلات، الفيوزات، القواطع، صناديق التجميع، ومنظمات الحماية. كما تستخدم في حساب التيارات القصوى في السلاسل والدوائر.

في الأنظمة الكهروضوئية، لا يتم التصميم عادة على قيمة Isc فقط، بل يضاف إليها هامش أمان حسب الكود أو المعيار المستخدم.

سادساً: جهد نقطة القدرة العظمى Vmp

جهد نقطة القدرة العظمى Vmp: Voltage at Maximum Power هو الجهد الذي يعمل عنده اللوح عندما ينتج قدرته العظمى.

هذه القيمة مهمة جداً لمطابقة السلسلة مع مجال عمل متتبع نقطة القدرة العظمى في العاكس MPPT. فإذا كان جهد السلسلة أقل أو أعلى من مجال MPPT، فلن يعمل النظام بكفاءة.

يحسب جهد التشغيل التقريبي للسلسلة:
V{mp,string} = N xs V{mp}

ويجب التأكد من أن هذه القيمة تقع ضمن مجال MPPT للعاكس في ظروف التشغيل المختلفة.

سابعاً: تيار نقطة القدرة العظمى Imp

تيار نقطة القدرة العظمى Imp: Current at Maximum Power هو التيار الذي ينتجه اللوح عند نقطة القدرة العظمى.

العلاقة الأساسية هي:
P{max} = V{mp} x I{mp}

مثلاً، إذا كان:
V{mp} = 41 V

و:
I{mp} = 13.4 A

فإن القدرة التقريبية:
P{max} = 41 \times 13.4 = 549.4 W

وهذا قريب من لوح بقدرة 550 واط.

ثامناً: كفاءة اللوح Module Efficiency

كفاءة اللوح هي النسبة بين القدرة الكهربائية الناتجة ومساحة اللوح تحت شروط STC. وتحسب بالعلاقة:

eta = {P{max}}{G xA} x100

حيث:

• (\eta): كفاءة اللوح.
• (P_{max}): القدرة العظمى.
• (G): الإشعاع الشمسي القياسي 1000 W/m².
• (A): مساحة اللوح بالمتر المربع.

كلما زادت الكفاءة، زادت القدرة المنتجة من نفس المساحة. لذلك تكون الكفاءة مهمة جداً في الأسطح المحدودة المساحة، بينما قد تكون أقل حسماً في المشاريع الأرضية الواسعة.

تاسعاً: تحمل القدرة Power Tolerance

تحمل القدرة يوضح مدى الانحراف المسموح به بين القدرة الاسمية والقدرة الفعلية للوح. وغالباً نجد قيمة مثل:
0 \sim +5 W

أو:
0 \sim +3%

وجود تحمل موجب فقط يعني أن اللوح لن يكون أقل من القدرة الاسمية المعلنة، وقد يكون أعلى منها قليلاً. وهذا أفضل من التحمل السالب/الموجب مثل ±3%، لأن التحمل السالب يعني أن اللوح قد يكون أقل من قدرته الاسمية.

عاشراً: بيانات NMOT أو NOCT

إلى جانب STC، تعرض كثير من النشرات الفنية قيماً تحت شروط تشغيل أقرب للواقع تسمى NMOT أو NOCT.

عادة تكون الشروط تقريباً:

البند	القيمة
الإشعاع	800 W/m²
درجة حرارة الهواء	20°C
سرعة الرياح	1 m/s
تركيب اللوح	مفتوح من الخلف

القيم تحت NMOT تكون أقل من STC، لكنها أكثر واقعية عند تقدير الأداء اليومي. لذلك لا يجب أن يتفاجأ المستخدم إذا كان اللوح 550 واط تحت STC يعطي قدرة أقل في ظروف التشغيل الفعلية.

الحادي عشر: معاملات درجة الحرارة

تُعد معاملات درجة الحرارة من أهم البنود في الداتا شيت، خصوصاً في المناطق الحارة. وتشمل عادة:

• معامل درجة الحرارة للقدرة (P_{max}).
• معامل درجة الحرارة للجهد (Voc).
• معامل درجة الحرارة للتيار (Isc).

أهمها معامل القدرة، ويكون غالباً سالباً، مثل:

-0.29%/°C

هذا يعني أن قدرة اللوح تنخفض بنسبة 0.29% لكل درجة مئوية ترتفع فيها درجة حرارة الخلية فوق 25°C.

مثلاً، إذا وصلت درجة حرارة الخلية إلى 65°C، فإن الفرق عن STC هو:

65 – 25 = 40°C

وانخفاض القدرة التقريبي:
40 \ 0.29% = 11.6%

أي أن اللوح قد يفقد نحو 11.6% من قدرته بسبب الحرارة فقط.

الثاني عشر: درجة حرارة التشغيل

تذكر النشرة الفنية مجال درجة حرارة التشغيل، مثل:
-40°C \sim +85°C

هذا يعني أن اللوح مصمم للعمل ضمن هذا المجال. لكن ذلك لا يعني أن الأداء ثابت داخل هذا المجال، بل إن القدرة تتغير مع الحرارة حسب معاملات درجة الحرارة.

الثالث عشر: الجهد الأقصى للنظام Maximum System Voltage

هذه القيمة توضح أعلى جهد يمكن أن يتحمله اللوح ضمن النظام، وغالباً تكون:
1000 V DC

أو:
1500 V DC

في المشاريع الكبيرة، تُستخدم عادة أنظمة 1500V لتقليل التيار والخسائر والكابلات. أما الأنظمة السكنية أو الصغيرة فقد تستخدم 1000V أو أقل حسب العاكس والكود المحلي.

يجب ألا يتجاوز جهد السلسلة عند أبرد درجة حرارة هذا الحد.

الرابع عشر: قيمة الفيوز الأقصى Maximum Series Fuse Rating

توضح هذه القيمة أكبر فيوز يمكن استخدامه لحماية السلسلة، مثل:
25 A

أو:
30 A

هذه القيمة مهمة عند توصيل عدة سلاسل على التوازي، لأن السلسلة قد تتعرض لتيار عكسي من السلاسل الأخرى في حال حدوث عطل. لذلك يجب اختيار الفيوزات وفق بيانات اللوح وعدد السلاسل والكود المعتمد.

الخامس عشر: نوع الخلايا وعددها

تذكر الداتا شيت نوع الخلايا وعددها، مثل:

• Monocrystalline.
• N-type TOPCon.
• HJT.
• PERC.
• 108 half-cells.
• 144 half-cells.
• 132 half-cells.

عدد الخلايا يؤثر على الجهد والتيار وأبعاد اللوح. أما نوع التقنية فيؤثر على الكفاءة، التدهور، الأداء الحراري، والسعر.

الألواح ذات أنصاف الخلايا Half-cut Cells تساعد عادة في تقليل الخسائر وتحسين الأداء عند وجود تظليل جزئي مقارنة بالتصاميم التقليدية.

السادس عشر: الأبعاد والوزن

تذكر النشرة الفنية أبعاد اللوح، مثل الطول والعرض والسماكة، إضافة إلى الوزن.

هذه البيانات مهمة في:

• حساب المساحة المطلوبة.
• تصميم الهياكل المعدنية.
• دراسة أحمال السقف.
• حساب عدد الألواح الممكن تركيبها.
• النقل والتخزين والتركيب.

قد يكون لوح أعلى قدرة أكبر حجماً ووزناً، لذلك يجب عدم اختيار القدرة الأكبر دون دراسة المساحة والهيكل.

السابع عشر: نوع الزجاج والإطار

تحتوي الداتا شيت على معلومات عن بنية اللوح، مثل:

• سماكة الزجاج.
• زجاج مفرد أو مزدوج.
• نوع الإطار.
• مقاومة التآكل.
• نوع الطبقة الخلفية.
• نوع صندوق التوصيل.
• درجة حماية صندوق التوصيل IP68.

الألواح الزجاج-زجاج غالباً تكون أكثر متانة وقد تكون مناسبة للألواح ثنائية الوجه، لكنها أثقل وزناً من الألواح التقليدية زجاج-طبقة خلفية.

الثامن عشر: الأحمال الميكانيكية

توضح النشرة الفنية قدرة اللوح على تحمل الأحمال الميكانيكية، مثل:

• حمل أمامي بسبب الثلوج أو الضغط.
• حمل خلفي بسبب الرياح.

مثلاً:
5400 Pa { front load}
2400 Pa { rear load}

هذه القيم مهمة في المناطق ذات الرياح العالية أو الثلوج. لكن يجب الانتباه إلى أن تحمل اللوح يعتمد أيضاً على طريقة التثبيت ونقاط المشابك حسب دليل التركيب.

التاسع عشر: معامل ثنائية الوجه Bifaciality Factor

في الألواح ثنائية الوجه، تذكر الداتا شيت معامل ثنائية الوجه، مثل:

80% \ pm 5%

هذا يعني أن الجهة الخلفية قادرة على إنتاج نسبة معينة من قدرة الجهة الأمامية عند تعرضها للإشعاع. لكن الإنتاج الإضافي يعتمد على الانعكاسية الأرضية، ارتفاع التركيب، المسافات بين الصفوف، وتصميم الموقع.

لذلك لا تكفي قراءة قيمة Bifaciality وحدها، بل يجب محاكاة المشروع لمعرفة الزيادة الفعلية في الطاقة.

العشرون: منحنى التيار والجهد I-V Curve

تعرض بعض النشرات منحنيات I-V وP-V عند مستويات إشعاع وحرارة مختلفة. هذه المنحنيات مهمة لأنها توضح سلوك اللوح عند تغير الظروف.

من منحنى I-V نلاحظ أن:

• التيار يتأثر بقوة بالإشعاع.
• الجهد يتأثر بشكل واضح بدرجة الحرارة.
• نقطة القدرة العظمى تتحرك حسب الظروف.
• وظيفة MPPT في العاكس هي تتبع هذه النقطة باستمرار.

الحادي والعشرون: الضمان

عادة يوجد نوعان من الضمان:

1. ضمان المنتج Product Warranty

يغطي عيوب التصنيع والمواد، وقد يكون 12 أو 15 أو 25 أو 30 سنة حسب الشركة ونوع اللوح.

2. ضمان الأداء Performance Warranty

يوضح الحد الأدنى المتوقع لقدرة اللوح بعد سنوات التشغيل. مثلاً:

• تدهور أول سنة ≤ 1%.
• تدهور سنوي بعد ذلك ≤ 0.4%.
• قدرة متبقية بعد 30 سنة ≥ 87.4%.

يجب التمييز بين الضمانين، لأن ضمان الأداء لا يعني بالضرورة أن الشركة ستستبدل اللوح بسهولة في كل حالة، بل يخضع لشروط الاختبار والإثبات.

الثاني والعشرون: الشهادات والمعايير

من أهم المعايير التي يجب البحث عنها في الداتا شيت:

المعيار	دلالته
IEC 61215	اختبار التصميم والأداء للألواح الكهروضوئية
IEC 61730	السلامة الكهربائية والميكانيكية
IEC 61701	مقاومة الضباب الملحي
IEC 62716	مقاومة الأمونيا
IEC 62804	مقاومة التدهور بالجهد PID
ISO 9001	نظام إدارة الجودة لدى المصنع
ISO 14001	الإدارة البيئية

وجود هذه الشهادات لا يعني أن اللوح مثالي، لكنه شرط مهم لقبول المنتج في كثير من المشاريع والأسواق.

الثالث والعشرون: بيانات التغليف والنقل

قد تبدو بيانات التغليف غير مهمة، لكنها مفيدة في المشاريع الكبيرة. تشمل:

• عدد الألواح في الحاوية.
• عدد الألواح في الطبلية.
• وزن الطبلية.
• أبعاد التغليف.

هذه البيانات تساعد في حساب النقل والتخزين والتعامل في الموقع.

أخطاء شائعة عند قراءة الداتا شيت

من أكثر الأخطاء شيوعاً:

1. مقارنة الألواح حسب القدرة فقط دون النظر إلى المساحة والكفاءة.
2. إهمال تأثير درجة الحرارة على الجهد والقدرة.
3. استخدام Voc عند STC فقط دون تصحيح البرودة.
4. اختيار عدد ألواح في السلسلة دون مطابقة مجال MPPT.
5. تجاهل تيار Isc عند اختيار الكابلات والحمايات.
6. اعتبار الضمان الطويل دليلاً كافياً على الجودة.
7. الخلط بين كفاءة الخلية وكفاءة اللوح.
8. تجاهل وزن اللوح وأبعاده عند التركيب على الأسطح.
9. عدم الانتباه إلى الحد الأقصى لجهد النظام.
10. الاعتماد على كتالوج تسويقي بدلاً من الداتا شيت الرسمية.

مثال عملي مبسط

لنفترض أن لدينا لوحاً بالمواصفات التالية:

البند	القيمة
Pmax	550 W
Voc	49.5 V
Vmp	41.5 V
Isc	14.0 A
Imp	13.25 A
معامل الحرارة للقدرة	-0.30%/°C
معامل الحرارة للجهد Voc	-0.25%/°C
جهد النظام الأقصى	1500 V

إذا أردنا تركيب 25 لوحاً على التوالي:

V{mp,string} = 25 x 41.5 = 1037.5 V

V{oc,string} = 25 x 49.5 = 1237.5 V

هذه القيم تبدو مقبولة مبدئياً إذا كان العاكس يدعم 1500V، لكن يجب فحص جهد Voc عند أقل درجة حرارة. إذا انخفضت الحرارة، سيرتفع Voc، وقد يقترب من الحد الأقصى. لذلك لا يمكن اعتماد الحساب عند STC فقط.

كيف نستخدم الداتا شيت في التصميم؟

عند تصميم نظام شمسي، تُستخدم بيانات اللوح في:

• تحديد عدد الألواح الإجمالي.
• حساب عدد الألواح في كل سلسلة.
• مطابقة السلاسل مع العاكس.
• حساب الجهد الأقصى عند البرودة.
• حساب الجهد التشغيلي عند الحرارة.
• اختيار الكابلات.
• اختيار الفيوزات والقواطع.
• حساب المساحة المطلوبة.
• تقييم الإنتاج السنوي.
• تقدير التدهور طويل الأمد.
• مقارنة البدائل فنياً واقتصادياً.

الخلاصة

النشرة الفنية للوح الشمسي ليست مجرد ورقة تحتوي على رقم القدرة، بل هي وثيقة تصميمية مهمة تحدد مدى ملاءمة اللوح للمشروع. القراءة الصحيحة للداتا شيت تساعد على فهم أداء اللوح تحت الظروف القياسية والحقيقية، وتجنب أخطاء التصميم، واختيار المكونات المناسبة، وتحسين موثوقية النظام. عند مقارنة الألواح، يجب النظر إلى مجموعة متكاملة من المؤشرات: القدرة، الكفاءة، الجهد، التيار، معاملات الحرارة، الأبعاد، الوزن، التحمل الميكانيكي، الضمان، والشهادات. فاللوح الأفضل ليس دائماً الأعلى قدرة، بل هو اللوح الذي يحقق أعلى إنتاج موثوق وآمن بأفضل تكلفة ضمن ظروف المشروع الفعلية.
