مقدمة
في عالم الشبكات الكهربائية عالية الجهد، تتعايش تيارات الطاقة مع إشارات الاتصالات بشكل متناغم على نفس البنية التحتية المادية. تُعتبر مصائد الموجات (Wave Traps) أو مصائد الخط عناصر حيوية في هذا التعايش، حيث تقوم بدور الحارس الذي يفصل بين عالمي الطاقة والاتصالات، مكّنةً كل منهما من العمل بكفاءة دون تدخل مُضرّ.
الدور الأساسي لمصائد الموجات
مصيدة الموجة هي محث (ملف حثي) يُركَّب في سلسلة مع خط النقل عالي الجهد، ويوضع عادةً عند مدخل المحطة الكهربائية. وظيفتها الأساسية هي:
- منع تسرّب إشارات الاتصالات عالية التردد (150–200 كيلوهرتز) إلى داخل المعدات الكهربائية المصممة للعمل على تردد الطاقة الأساسي (50/60 هرتز).
- توفير مسار منخفض المقاومة لتردد الطاقة (50/60 هرتز) للتدفق بحرية إلى المحطة.
بتعبير أبسط، تتصرف مصيدة الموجة كمُرشِّح ترددي: فهي تظهر مقاومة عالية جدًا (أكثر من 1000 أوم) لإشارات الاتصالات عالية التردد، مما يحبسها ويرشدها نحو معدات الاتصالات، بينما تظهر مقاومة منخفضة جدًا (أقل من 1 أوم) لتردد الطاقة، مما يسمح له بالمرور دون عوائق.
تقنية PLCC: نقل الاتصالات عبر خطوط الطاقة
تُعد تقنية Power Line Carrier Communication (PLCC) التطبيق العملي الرئيسي الذي تخدمه مصائد الموجات. تُستخدم هذه التقنية على نطاق واسع في:
🔹 تلي-الحماية (Teleprotection)
أنظمة الحماية الحساسة التي تتطلب إرسال إشارات الفتح/الإغلاق (Trip/Close) بين المحطات بسرعة فائقة (غالبًا أقل من 20 مللي ثانية) لعزل الأعطال ومنع انتشارها. هذه الإشارات حاسمة لأمن واستقرار الشبكة.
🔹 التحكم الإشرافي وجمع البيانات (SCADA)
نقل بيانات المراقبة والقياس والتحكم عن بُعد، مما يتيح للمشغلين مراقبة حالة المعدات (الفولتية، التيارات، الأحمال) وإصدار أوامر التحكم للمفاتيح والمفاعلات.
🔹 هاتف الناقل (Carrier Telephony)
توفر قنوات اتصال صوتية للمهندسين والفنيين العاملين في المحطات والمحولات النائية، والتي تكون حيوية أثناء عمليات الصيانة والطوارئ.
🔹 نقل البيانات بين المحطات
تبادل المعلومات التشغيلية، بيانات العدادات، ومعلومات إدارة الشبكة بين مراكز التحكم والمحطات الطرفية.
الفوائد الاقتصادية والتشغيلية
يُبرر الاستثمار في نظام PLCC المدعوم بمصائد موجات فعالة من خلال فوائد جوهرية:
- الاستغناء عن وسائط النقل الخاصة: الاستفادة من البنية التحتية الحالية لخطوط النقل بدلاً من إنشاء شبكة اتصالات منفصلة (ألياف بصرية، أبراج ميكروويف، خطوط نحاسية).
- تخفيض التكاليف الرأسمالية: التوفير في تكاليف الحصول على حقوق المرور، الحفريات، وشراء الكابلات الخاصة.
- انخفاض تكاليف الصيانة: خطوط النقل تُصان بانتظام، مما يعني أن وسيلة الاتصال تُصان تلقائيًا دون جهود إضافية كبيرة.
- الموثوقية العالية: خطوط النقل مبنية لتحمل الظروف الجوية القاسية ولها عامل توفر مرتفع جدًا، مما يضمن استمرارية الاتصالات التشغيلية الحرجة.
التصميم والتركيب

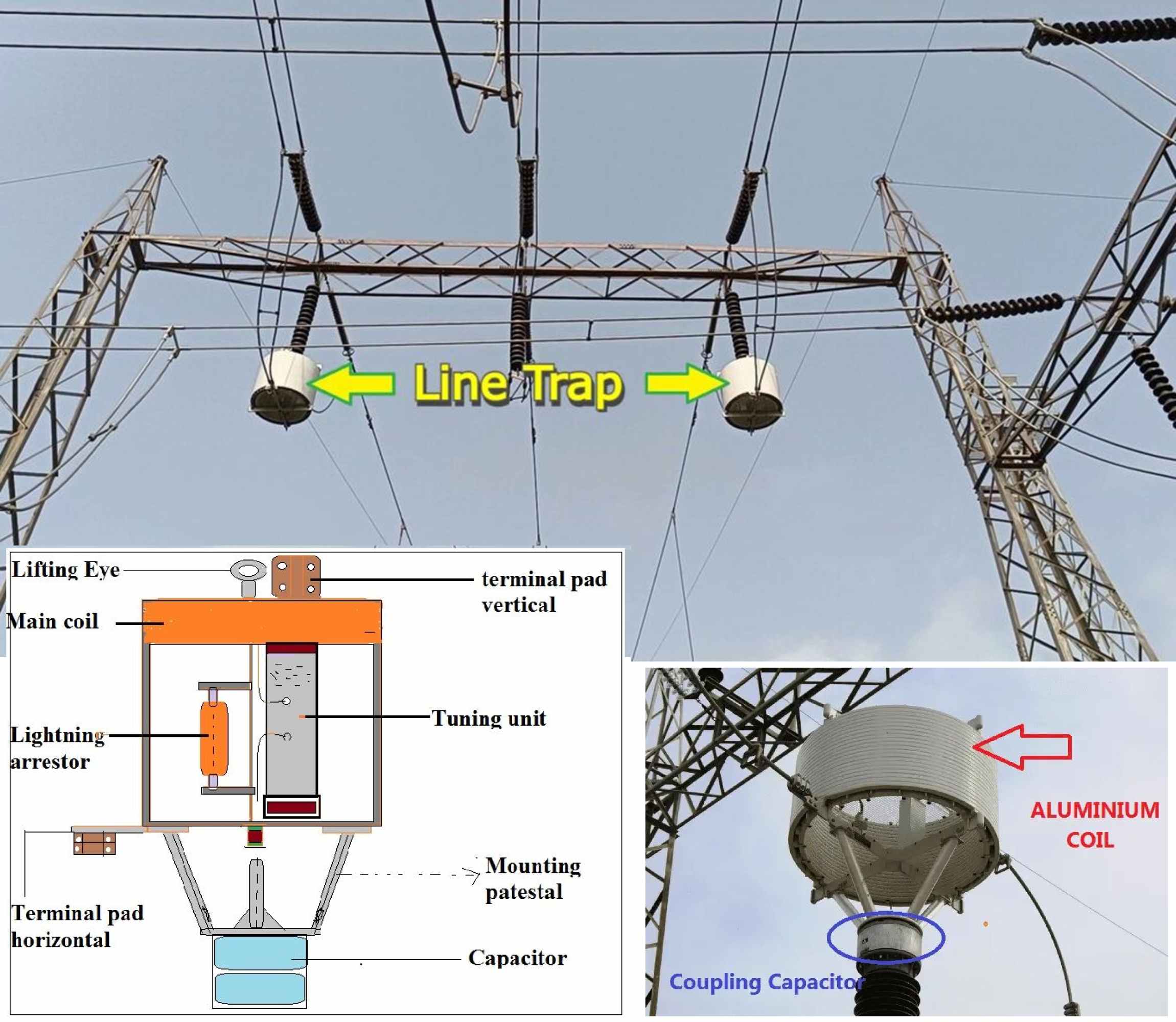

تتكون مصيدة الموجة النموذجية من:
- ملف حثي رئيسي: مصمم للتعامل مع التيار الكامل للنظام (قد يصل إلى آلاف الأمبيرات في خطوط النقل).
- دائرة ضبط (Tuning Circuit): تضبط الخصائص الترددية لتحقيق أقصى فعالية في نطاق ترددات PLCC المستخدم.
- جهاز تفريغ واقي (Protective Device): غالبًا ما يكون مقومًا (Gap) أو واقيًا ضد الصواعق لحماية الملف من الجهود العابرة العالية.
- هيكل عازل: يدعم الملف ويعزله عن البرج أو الهيكل الأرضي.
تُركَّب مصائد الموجة على أبراج النقل بالقرب من مدخل المحطة، وتُوصل بين الخط والمحطة من جهة، وبين الخط وجهاز اقتران PLCC من جهة أخرى.
التحديات والتطورات الحديثة
على الرغم من نضوج التقنية، تواجه مصائد الموجات تحديات:
- التشويش الكهرومغناطيسي: مع ازدياد كثافة استخدام الطيف الترددي، تزداد احتمالية التداخلات.
- الصيانة الدورية: تحتاج إلى فحص دوري للعوازل ووصلات التوصيل.
- التكامل مع التقنيات الحديثة: ظهور تقنيات الاتصالات الرقمية والألياف البصرية يقلل من الاعتماد على PLCC في بعض التطبيقات الجديدة.
مع ذلك، تظل مصائد الموجات حلاً مثبتًا وموثوقًا به في آلاف المحطات حول العالم، وتستمر في التطور لمواكبة متطلبات الشبكات الذكية (Smart Grids) التي تحتاج إلى اتصالات ثنائية الاتجاه موثوقة.
الخلاصة
تُشكل مصائد الموجات حلقة الوصل الاستراتيجية بين بنيتين تحتيتين حيويتين: الطاقة والاتصالات. فهي تمكن شركات الكهرباء من استثمار أصول خطوط النقل بطريقة ثنائية الأبعاد، مما يعزز الكفاءة التشغيلية، الموثوقية، والاقتصادية. في عصر التحول الرقمي للشبكات الكهربائية، تظل هذه المكونات المتواضعة في تصميمها، العبقرية في وظيفتها، أساسية لضمان أمن واستقرار إمدادات الطاقة الحديثة.
