🔧 محرك التيار المستمر المركب (DC Compound Motor)

محرك التيار المستمر المركب هو محرك ذاتي الإثارة (Self-Excited Motor)، وهو مزيج من:

• محرك تيار مستمر توازي (Shunt Motor)
• محرك تيار مستمر توالي (Series Motor)

🔹 يحتوي هذا المحرك على ملفات مجال مغناطيسي على التوازي والتوالي في نفس الوقت.
🔹 تساعد ملفات المجال (Field Coils) في إنتاج الفيض المغناطيسي (Magnetic Flux) اللازم لتدوير الملف (Armature) بسرعة مناسبة.

🎯 الهدف من الدمج:

الدمج بين نوعي المحركات يعطي خصائص كلاهما:

• من محرك Shunt: تنظيم جيد للسرعة (Good Speed Regulation).
• من محرك Series: عزم بدء دوران عالي (High Starting Torque).

🔸 لهذا السبب، محرك التيار المستمر المركب يتميز بـ:

• عزم ابتدائي قوي
• تنظيم ممتاز للسرعة
• ويُستخدم في التطبيقات الصناعية مثل:
  • مطاحن الدرفلة (Rolling Mills)
  • مصاعد الأحمال الثقيلة (Freight Elevators)
  • مكابس التثقيب (Stamping Presses)
  • الخلاطات (Mixers)
  • مقصات المعادن (Metal Shears)

---

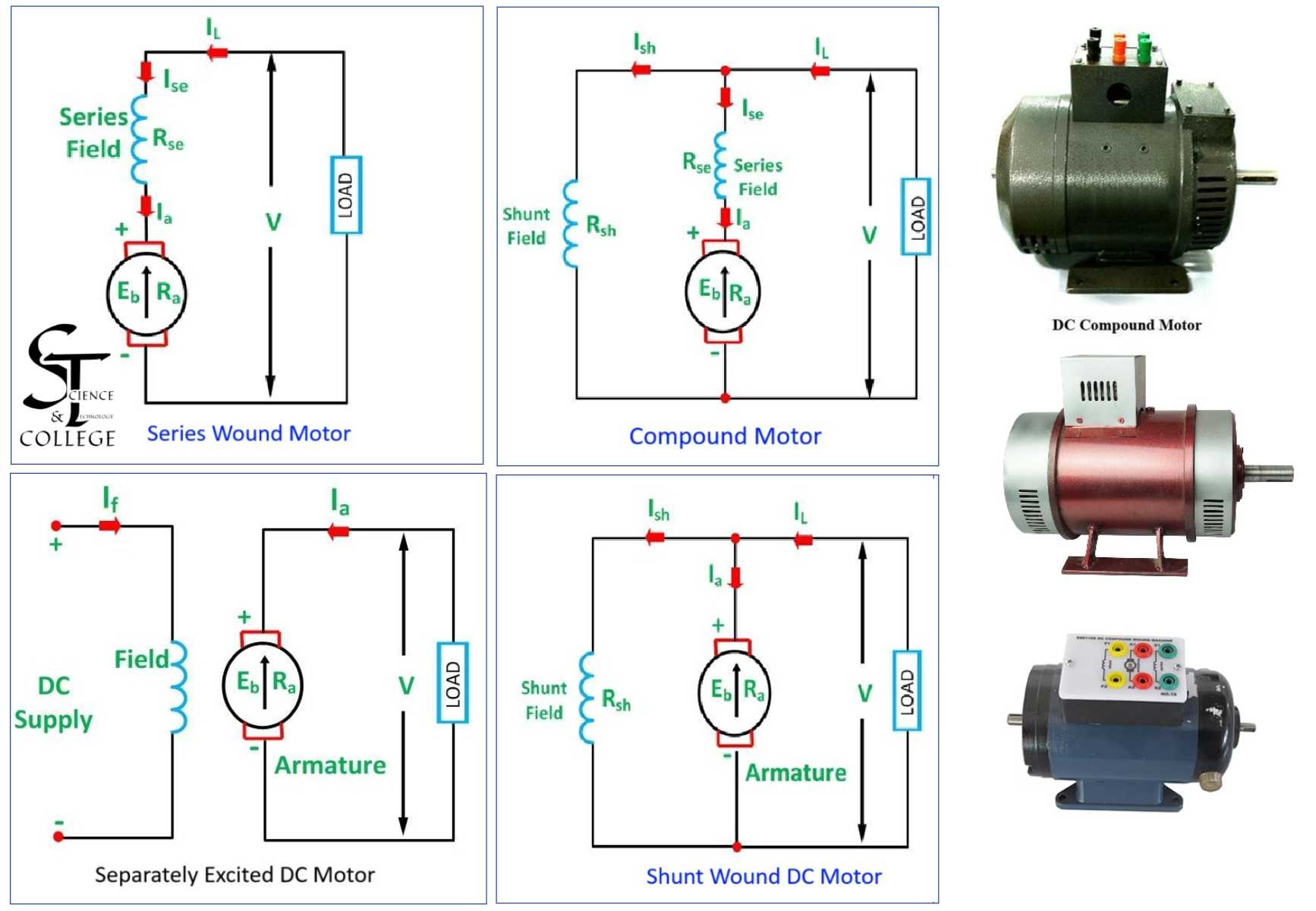

🔍 أنواع محركات التيار المستمر المركبة

يتم تصنيفها حسب طريقة توصيل ملفات المجال (Field Windings) مع العضو الدوار (Armature):

---

1️⃣ محرك مركب – الوصل الطويل (Long Shunt Compound Motor)

• التوصيل: ملف المجال التوازي (Shunt Field) متصل على التوازي مع كلٍ من العضو الدوار وملف التوالي.
• ⚙️ بمعنى آخر:
  الشنت ↔️ (المحرك + ملف التوالي)

---

2️⃣ محرك مركب – الوصل القصير (Short Shunt Compound Motor)

• التوصيل: ملف المجال التوازي (Shunt Field) متصل فقط مع العضو الدوار (Armature).
• ملف التوالي يوصل قبل نقطة التفرع إلى ملف الشنت.
• ⚙️ بمعنى آخر:
  التيار يمر أولاً بملف التوالي ➡️ ثم ينقسم إلى الشنت والعضو الدوار.

---

3️⃣ محرك مركب تجميعي (Cumulative Compound DC Motor)

• في هذا النوع، يتعزز الفيض المغناطيسي من ملف التوازي مع الفيض الناتج عن ملف التوالي.
• يمكن أن يكون:
  • وصل طويل (Long Shunt)
  • وصل قصير (Short Shunt)
• ✔️ يعطي عزم ابتدائي ممتاز مع تنظيم جيد للسرعة.
• يستخدم بكثرة في التطبيقات التي تحتاج بدء قوي وتحكم بالسرعة.

---

4️⃣ محرك مركب تفاضلي (Differential Compound Motor)

• هنا يكون الفيض الناتج من ملف التوازي يعاكس الفيض الناتج من ملف التوالي (تأثير معاكس).
• ➖ يتصل الطرف السالب لملف الشنت مع الطرف الموجب للعضو الدوار.
• 🔻 التأثير:
  • عند تقليل الحمل، يعمل كمحرك توالي وبالتالي قد يسرّع بشكل خطير (Overspeed).
  • عند زيادة الحمل، تقل السرعة كثيرًا.
• نادر الاستخدام لأنه غير مستقر في السرعة.

---

✅ الخلاصة:

النوع	عزم البدء	تنظيم السرعة	ملاحظات
D.C Shunt	منخفض	ممتاز	جيد للحمل الثابت
D.C Series	عالي	ضعيف	ممتاز للحمل المتغير
Compound – تجميعي	عالي	جيد	يجمع مزايا الاثنين
Compound – تفاضلي	غير مستقر	ضعيف	نادر الاستخدام

---
