في عالم المحركات الكهربائية وأنظمة الطاقة، يعد فهم أنواع الأعضاء الثابتة (الاستاتور) أمرًا بالغ الأهمية. يعتبر النظامان ثنائي الطور وثلاثي الطور من التصميمات التاريخية والعملية التي شكلت تطور الهندسة الكهربائية. على الرغم من أن النظام ثلاثي الطور هو السائد اليوم في التطبيقات الصناعية والتجارية، فإن فهم النظام ثنائي الطور يظل مهمًا لأسباب تاريخية ولتطبيقات متخصصة. تهدف هذه المقالة إلى شرح الفرق الرئيسي بينهما، متبوعًا بتفاصيل دقيقة حول التصميم والأداء.
الفرق الرئيسي في لمحة

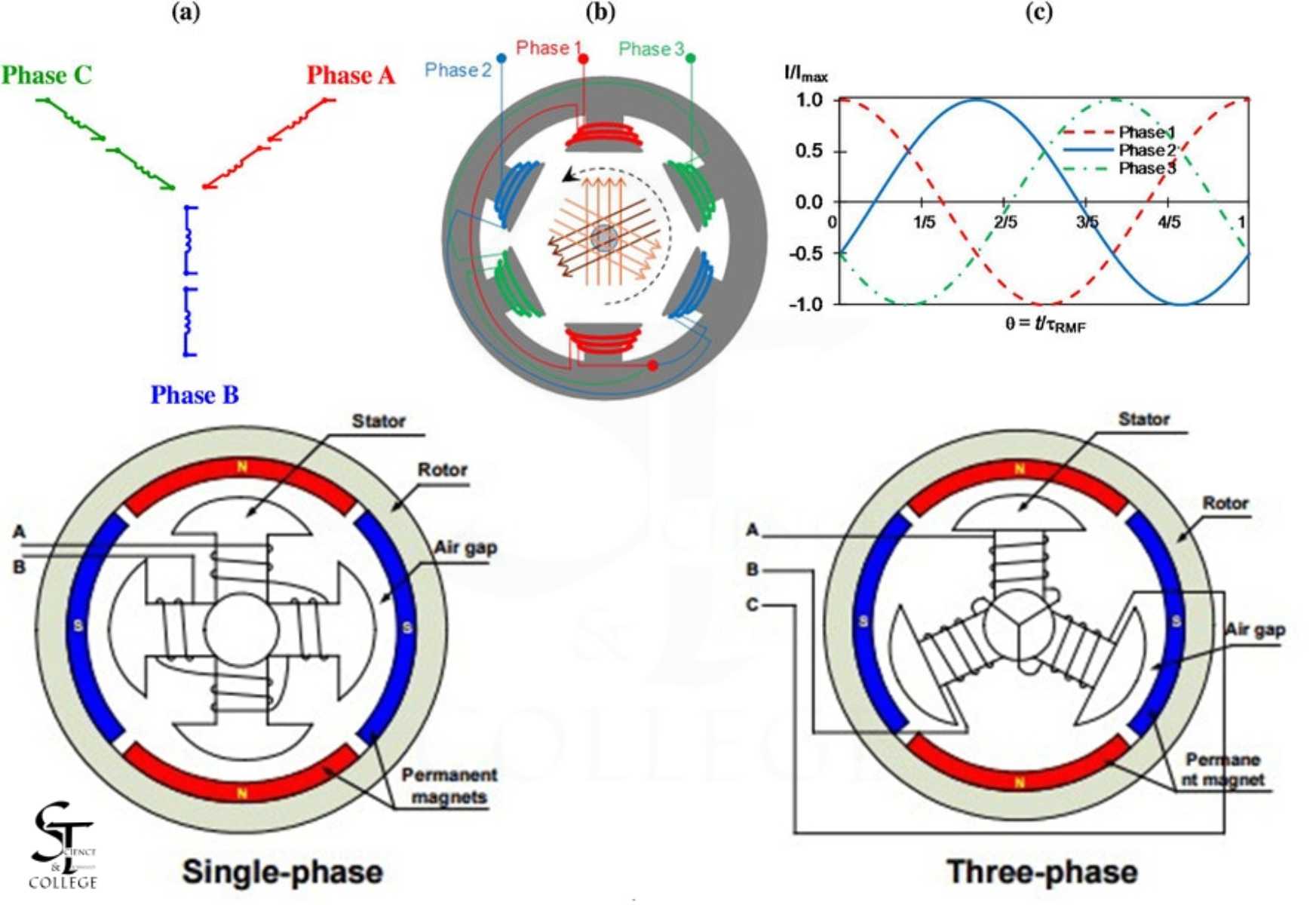

الفرق الرئيسي يكمن في عدد اللفات (الملفات) الطورية وانزياح الطور (فرق الزاوية) بين الفولتيات التي تغذيها.
- عضو الاستاتور ثنائي الطور: يتكون من لفتين منفصلتين، مُزاحة مكانيًا عن بعضهما البعض بزاوية 90 درجة كهربائية، ويتم تغذيتهما بجهدين مترددين مُزاحين عن بعضهما بزاوية طور 90 درجة.
- عضو الاستاتور ثلاثي الطور: يتكون من ثلاث لفات منفصلة، مُزاحة مكانيًا عن بعضها البعض بزاوية 120 درجة كهربائية، ويتم تغذيتها بثلاثة جهود مترددة مُزاحة عن بعضها البعض بزاوية طور 120 درجة.
هذا الاختلاف الأساسي في البنية والانزياح الزاوي هو الذي يقود جميع الفروق الأخرى في الأداء والكفاءة والتطبيق.
التفاصيل التشغيلية والمقارنة الشاملة
لتوضيح الصورة بشكل أعمق، دعنا نستعرض خصائص كل نظام على حدة:
1. عضو الاستاتور ثنائي الطور (Two-Phase Stator)
- التركيب: يحتوي على زوجين من اللفات (A-B و C-D). تكون اللفة A-B عمودية على اللفة C-D في الحيز المكاني للاستاتور.
- انزياح الطور: يكون الانزياح بين الجهدين المطبقين على اللفتين هو 90 درجة بالضبط. إذا كان جهد الطور A هو
V sin(ωt)، فسيكون جهد الطور C هوV cos(ωt). - توليد المجال المغناطيسي الدوار: عندما يمر تيار متردد في اللفات، ينتج كل طور مجالاً مغناطيسيًا متناوبًا. بسبب الانزياح المكاني (90 درجة) والانزياح الزاوي (90 درجة)، يدمج هذان المجالان ليشكلا مجالاً مغناطيسيًا دوارًا نقيًا وسلسًا. يبدو وكأن مغناطيس قوي يدور داخل المحرك.
- مميزاته:
- ينتج عزم دوران سلس وأقل تموجًا (Ripple) مقارنة ببعض الأنظمة الأخرى غير المتناظرة.
- كان نظريًا أكثر كفاءة من النظام أحادي الطور.
- عيوبه:
- غير فعال من حيث التكلفة: يتطلب أربعة أسلاك (سلك لكل لف) لنقل الطاقة، مما يجعله مكلفًا مقارنة بالأنظمة ثلاثية الطور.
- أقل شيوعًا: في الوقت الحاضر، يعتبر نظامًا قديمًا ونادرًا ما يتم استخدامه في التوليد والنقل على نطاق واسع.
2. عضو الاستاتور ثلاثي الطور (Three-Phase Stator)
- التركيب: يحتوي على ثلاث لفات، عادةً ما تُرمز لها بـ (U1-U2, V1-V2, W1-W2). تكون هذه اللفات مُوزعة ومزاحة عن بعضها البعض بزاوية 120 درجة كهربائية.
- انزياح الطور: الانزياح بين أي جهدين من الجهود الثلاثة هو 120 درجة. إذا كان جهد الطور U هو
V sin(ωt)، فسيكون جهد الطور V هوV sin(ωt - 120°)، وجهد الطور W هوV sin(ωt - 240°). - توليد المجال المغناطيسي الدوار: تمامًا كما في النظام ثنائي الطور، يؤدي التفاعل بين المجالات المغناطيسية لللفات الثلاث (المزاحة 120 درجة مكانيًا وزاويًا) إلى توليد مجال مغناطيسي دوار قوي ومستقر للغاية.
- مميزاته:
- كفاءة عالية: يواصل المجال الدوار دورانه دون أي لحظة صفر، مما يوفر عزم دوران ثابتًا وسلسًا.
- اقتصادي: يمكن نقل الطاقة ثلاثية الطور باستخدام ثلاثة أو أربعة أسلاك فقط (ثلاثة طور وواحد محايد)، مما يجعلها الأكثر اقتصادًا في تصنيع الكابلات والنقل.
- تطبيقات واسعة: هو المعيار العالمي لكافة التطبيقات الصناعية تقريبًا، من المحركات الصناعية الضخمة إلى أنظمة التبريد والتكييف وشبكات التوزيع الكهربائية.
جدول مقارنة سريع
| المعيار | النظام ثنائي الطور | النظام ثلاثي الطور |
|---|---|---|
| عدد اللفات | 2 | 3 |
| انزياح الطور الكهربائي | 90 درجة | 120 درجة |
| عدد الأسلاك (للتشغيل) | 4 | 3 أو 4 (مع المحايد) |
| كفاءة الطاقة | جيدة | ممتازة |
| نعومة عزم الدوران | سلس جدًا | سلس ومستقر للغاية |
| الكفاءة الاقتصادية | منخفضة (أكثر أسلاكًا) | عالية (أقل أسلاكًا) |
| الانتشار والتطبيق | تاريخي ونادر | معيار عالمي في الصناعة |
| طريقة التوليد | يحتاج لمصدر بانزياح 90 درجة | يتم توليده ونقله بسهولة |
خلاصة واستنتاج
في حين أن كلا النظامين يعتمدان على مبدأ توليد مجال مغناطيسي دوار من خلال إزاحة مكانية وزاوية بين اللفات، فإن الكفاءة والفعالية الاقتصادية هي التي حسمت المعركة لصالح النظام ثلاثي الطور.
يمثل النظام ثنائي الطور حلقة مهمة في التطور التاريخي للمحركات الحثية، حيث أثبت إمكانية إنشاء مجال دوار سلس. ومع ذلك، فإن تفوق النظام ثلاثي الطور من حيث اقتصاديات نقل الطاقة (بأسلاك أقل)، وكفاءته التشغيلية الأعلى، وقدرته على توفير عزم دوران ثابت دون تموج، جعله الخيار الأمثل والمسيطر على جميع التطبيقات الصناعية الحديثة. لذلك، عندما ترى محركًا صناعيًا، يمكنك أن تكون على يقين من أن قلبه النابض هو عضو استاتور ثلاثي الطور.
