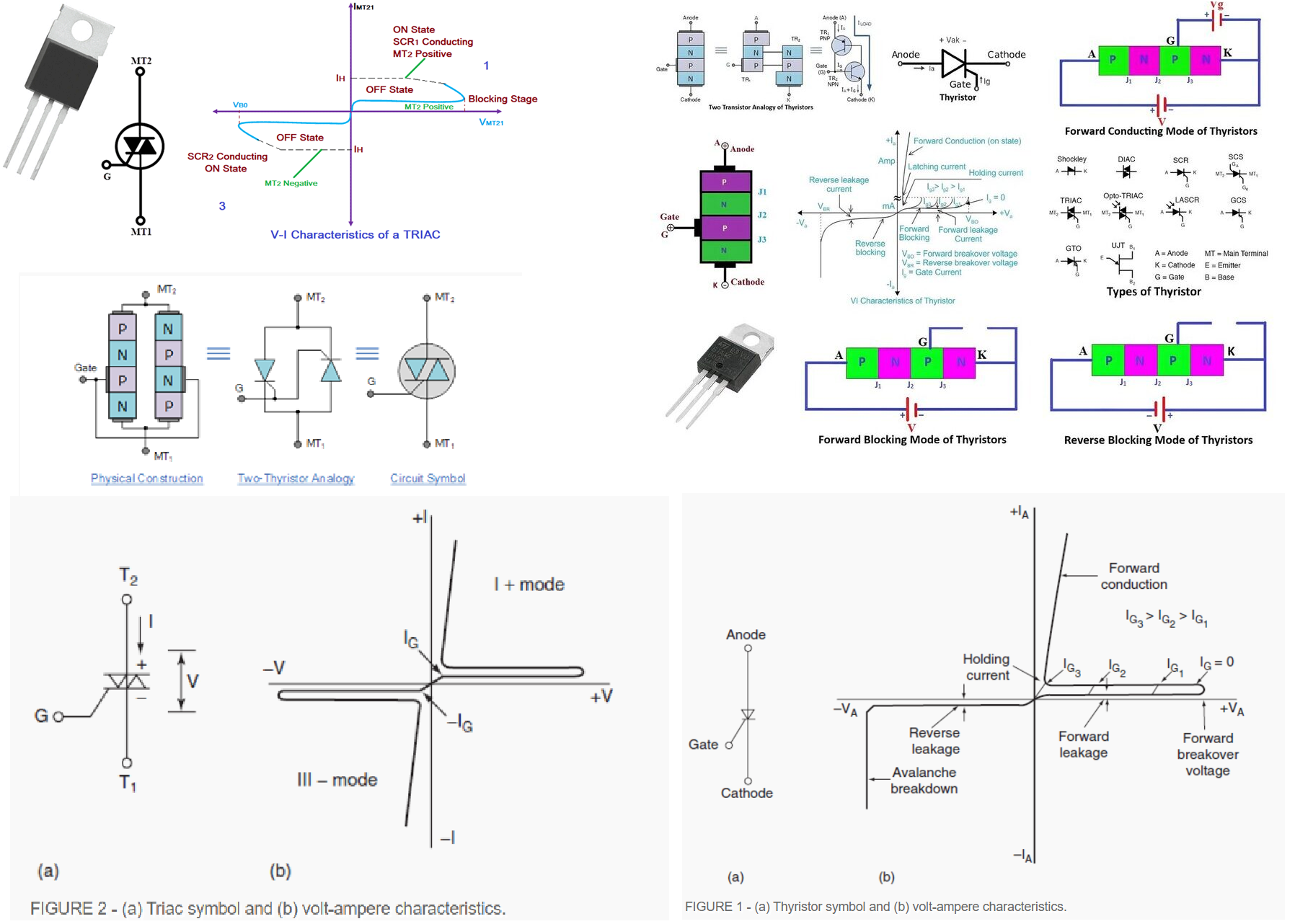

أجهزة أشباه الموصلات للطاقة: الثايرستور والترياك

مقدمة

تُعد أجهزة أشباه الموصلات للطاقة عناصر حيوية في الأنظمة الإلكترونية الحديثة، حيث تلعب دوراً محورياً في التحكم في تدفق الطاقة الكهربائية. ومن بين هذه الأجهزة، يبرز الثايرستور (Thyristor) والترياك (Triac) كأحد أهم المكونات الإلكترونية المستخدمة في تطبيقات التحكم في الطاقة، خاصة في دوائر التيار المتردد. تقدم هذه المقالة تحليلاً شاملاً لهذين الجهازين من حيث المبدأ الأساسي للعمل، الخصائص، الأنواع، والتطبيقات العملية.

الثايرستور (SCR – Silicon Controlled Rectifier)

1. المبدأ الأساسي والتركيب البنائي

الثايرستور هو جهاز أشباه موصلات رباعي الطبقات (PNPN) يتكون من ثلاث أطراف رئيسية:

يتألف التركيب الداخلي للثايرستور من أربع طبقات من أشباه الموصلات تشكل ثلاث تقاطعات PN (J1، J2، J3) مرتبة بالتتابع. يعمل الثايرستور كمفتاح إلكتروني أحادي الاتجاه، حيث يسمح بمرور التيار في اتجاه واحد فقط (من الأنود إلى الكاثود) عند استيفاء شروط تشغيل محددة.

2. آلية العمل وخصائص التشغيل

يعتمد عمل الثايرستور على ثلاث حالات رئيسية:

أ. حالة القطع (Forward Blocking)

عند تطبيق جهد موجب على الأنود بالنسبة للكاثود دون وجود إشارة تحكم على البوابة، يبقى الثايرستور في حالة قطع حتى يصل الجهد إلى قيمة جهد الانهيار الأمامي (Forward Breakover Voltage).

ب. حالة التوصيل (Conduction)

يتم تحويل الثايرستور إلى حالة التوصيل بإحدى الطرق التالية:

  1. تشغيل البوابة (Gate Triggering): تطبيق نبضة تيار موجبة على البوابة
  2. تجاوز جهد الانهيار الأمامي
  3. التشغيل بالجهد العكسي (dv/dt triggering)
  4. التشغيل الضوئي (في حالات LASCR)

ج. حالة الإطفاء (Turn-off)

يتطلب إطفاء الثايرستور:

3. الخصائص الكهربائية الرئيسية

4. أنواع الثايرستورات

  1. الثايرستور التقليدي (SCR)
  2. ثايرستور الإطفاء بالبوابة (GTO)
  3. الثايرستور الضوئي (LASCR)
  4. الثايرستور العاكس التوصيل (RCT)
  5. ثايرستور التحكم في طور التيار المتردد (ACS)
  6. الثايرستور ثنائي الاتجاه (DIAC)

الترياك (TRIAC – Triode for Alternating Current)

1. المبدأ الأساسي والتركيب

الترياك هو جهاز أشباه موصلات يعمل كزوج من الثايرستورات متصلة بشكل متوازي معكوس، مما يمنحه القدرة على التحكم في التيار المتردد في كلا الاتجاهين. يتكون من ثلاث أطراف:

2. آلية العمل

يعمل الترياك في أربع حالات تشغيل مختلفة حسب قطبية الجهد على MT2 وإشارة البوابة:

  1. MT2 موجب + بوابة موجبة
  2. MT2 موجب + بوابة سالبة
  3. MT2 سالب + بوابة موجبة
  4. MT2 سالب + بوابة سالبة

3. خصائص الترياك

4. قيود الترياك

المقارنة بين الثايرستور والترياك

المعيارالثايرستورالترياك
عدد الطبقات4 طبقات (PNPN)5 طبقات (NPNPN)
اتجاه التوصيلأحادي الاتجاهثنائي الاتجاه
عدد الأطراف3 (أنود، كاثود، بوابة)3 (MT1، MT2، بوابة)
حالات التشغيلحالة واحدة4 حالات
التطبيقاتتحكم أحادي الاتجاه، تصحيح متحكم بهتحكم ثنائي الاتجاه في التيار المتردد
التكلفةمنخفضة نسبياًأعلى قليلاً
الكفاءةعالية في التطبيقات أحادية الاتجاهأعلى في تطبيقات التيار المتردد

التطبيقات العملية

1. تطبيقات الثايرستور

2. تطبيقات الترياك

الاعتبارات التصميمية

عند تصميم دوائر تعتمد على الثايرستور أو الترياك، يجب مراعاة النقاط التالية:

  1. اختيار الجهاز المناسب: حسب الجهد والتيار المطلوبين
  2. دارة الإطفاء: خاصة في تطبيقات التيار المستمر
  3. الحماية من dv/dt العالي: باستخدام دائرة سنابر (Snubber Circuit)
  4. تبديد الحرارة: تصميم مشتت حراري مناسب
  5. عزل البوابة: في التطبيقات عالية الجهد
  6. الحماية من التيارات العابرة: باستخدام حراري أو فيوز مناسب

التطورات الحديثة

شهدت تكنولوجيا الثايرستورات والترياكات تطورات مهمة في السنوات الأخيرة، منها:

الخاتمة

يعد الثايرستور والترياك من أهم أجهزة أشباه الموصلات للطاقة التي شكلت حجر الأساس في العديد من التطبيقات الصناعية والاستهلاكية. بينما يتميز الثايرستور بكفاءته العالية في التطبيقات أحادية الاتجاه، فإن الترياك يقدم حلاً مثالياً للتحكم في الطاقة في دوائر التيار المتردد. مع التطور المستمر في تكنولوجيا أشباه الموصلات، ما زال هذان الجهازان يحتفظان بأهميتهما في عالم الإلكترونيات القوية، وإن ظهرت بدائل جديدة في بعض التطبيقات.

يجب على المهندسين والمصممين اختيار الجهاز المناسب بناءً على متطلبات التطبيق، مع الأخذ في الاعتبار جميع العوامل الفنية والاقتصادية لضمان أداء موثوق وكفاءة عالية للنظام ككل.
