التوصيل الصحيح للوحات الشمسية ليس مجرد خطوة تركيبية روتينية، بل هو عامل حاسم يؤثر مباشرة على كفاءة وأمان النظام الشمسي بأكمله. التوصيل الخاطئ قد يؤدي إلى خسائر كبيرة في الطاقة، أو تلف المكونات، أو حتى مخاطر حريق. دليلنا البسيط هذا سيساعدك على فهم المبادئ الأساسية وراء توصيل الألواح الشمسية بشكل آمن وفعّال.
🔹 ما هو توصيل الألواح الشمسية؟
يقصد بتوصيل الألواح الشمسية عملية ربط عدة ألواح معًا كهربائيًا لتشكيل دائرة متكاملة. الهدف هو تجميع الطاقة التي تنتجها الألواح الفردية لتكون قادرة على توصيل طاقة كهربائية قابلة للاستخدام إلى العاكس (Inverter)، أو البطاريات، أو شبكة الكهرباء. ⚡
🔹 أنواع طرق التوصيل الأساسية
هناك ثلاث طرق رئيسية لربط الألواح الشمسية، كل منها يناسب تطبيقات مختلفة:
🔸 التوصيل على التوالي (Series Connection)
- الطريقة: يتم توصيل الطرف الموجب (+) للوح الشمسي الأول بالطرف السالب (-) للوح التالي، وهكذا.
- التأثير على التيار والجهد: الجهد الكلي = مجموع جهود جميع الألواح، بينما يبقى شدة التيار كما هي مساوية لأقل تيار لوح في السلسلة.
- المميزات: تصميم بسيط، требует كابلات أقل، ويخفض الفقد في الكابلات.
🔸 التوصيل على التوازي (Parallel Connection)
- الطريقة: يتم جمع جميع الأطراف الموجبة (+) معًا في نقطة واحدة، وجمع جميع الأطراف السالبة (-) معًا في نقطة أخرى.
- التأثير على التيار والجهد: شدة التيار الكلي = مجموع تيارات جميع الألواح، بينما يبقى الجهد كما هو مساويًا لجهد اللوح الواحد.
- المميزات: كل لوح يعمل بشكل مستقل، لذا فإن تعطل لوح واحد أو وجود ظل عليه لا يعطل إنتاج بقية الألواح.
🔸 التوصيل المختلط (سلسلة-توازي) (Series-Parallel Connection)
- الطريقة: مزيج من الطريقتين؛ حيث يتم تكوين عدة سلاسل (على التوالي)، ثم يتم ربط هذه السلاسل معًا على التوازي.
- التأثير على التيار والجهد: يتم ضبط الجهد الكلي والتيار الكلي حسب احتياجات النظام. الجهد يساوي جهد السلسلة الواحدة، والتيار يساوي مجموع تيارات السلاسل.
- المميزات: يوفر مرونة في التصميم لأغلب الأنظمة متوسطة وكبيرة الحجم.
🔹 إيجابيات وسلبيات كل طريقة
| طريقة التوصيل | ✅ الإيجابيات | ❌ السلبيات |
|---|---|---|
| على التوالي | بسيط، اقتصادي في الكابلات، يقلل الفقد | الظل على لوح واحد يخفض إنتاج السلسلة كاملة، الجهد العالي قد يكون خطرًا ويتطلب عاكس بمواصفات أعلى |
| على التوازي | الألواح تعمل بشكل مستقل، مقاومة أفضل للظل | يحتاج إلى كابلات ذات مقطع سميك أكثر وصناديق توصيل (Junction Boxes) أكبر لتحمل التيار العالي، فقد أعلى في الكابلات |
| المختلط | يوازن بين مزايا الطريقتين، مستقر وأكثر تحملًا للأعطال | التصميم أكثر تعقيدًا، وقد تكون التكلفة أعلى قليلاً |
🔹 الخطوات العملية للتوصيل
- التجهيز: تأكد من امتلاك الكابلات الشمسية ذات المقطع المناسب، ووصلات MC4 الخاصة، وأدوات العزل.
- التثبيت: ثبت الألواح بشكل آمن في وضعها الأمثل (الزاوية والاتجاه).
- التجميع: قم بتجميع وصلات MC4 بشكل محكم ومعزول تمامًا عن الرطوبة.
- التصميم: اختر طريقة التوصيل المناسبة (توالي، توازي، مختلط) بناءً على مواصفات العاكس وظروف الموقع.

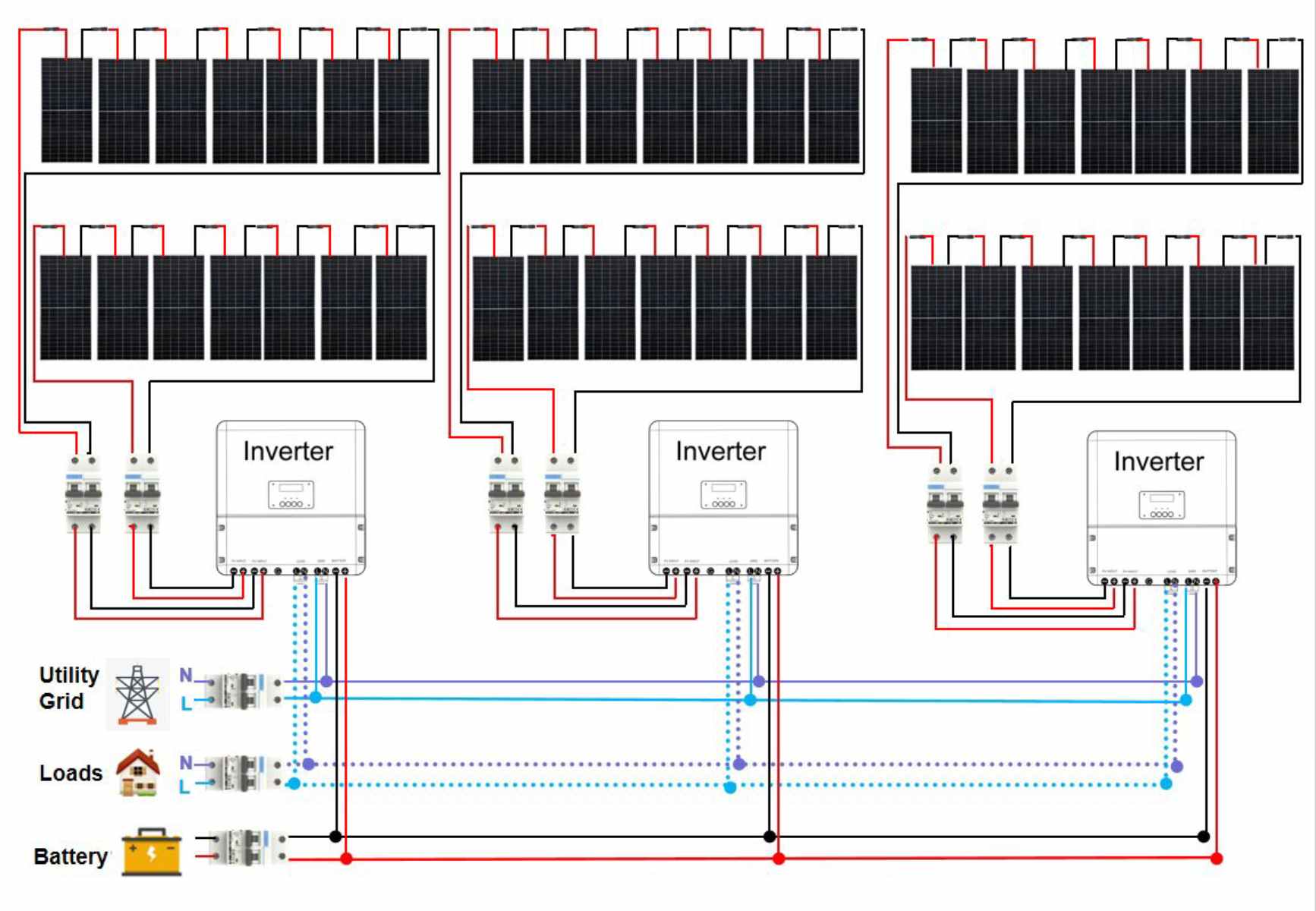

- التوصيل النهائي: قم بتوصيل السلسلة النهائية بالعاكس عبر صندوق التوصيل الرئيسي مع وضع قواطع حماية مناسبة.
🔹 أين تُستخدم كل طريقة؟
- التوالي: الأنظمة الصغيرة، المسافات القصيرة بين الألواح والعاكس، عندما يكون جهد الدخل للعاكس مرتفعًا.
- التوازي: عندما تكون هناك حاجة لتيار عالٍ (مثل شحن البطاريات بسرعة)، أو في المناطق الباردة التي يرتفع فيها جهد اللوح تلقائيًا.
- المختلط: الاستخدام الأشيع في أنظمة المنازل والمشاريع التجارية، حيث يجمع بين مزايا الجهد العالي (لتقليل الفقد) والتيار المعتدل (لتقليل تكلفة الكابلات).
✅ خاتمة
اختيار طريقة التوصيل الصحيحة هو مفتاح نجاح أي نظام شمسي. إنه قرار هندسي يعتمد على مواصفات العاكس، وعدد الألواح، وظروف الموقع (مثل احتمالية وجود ظل). التصميم المدروس الذي يراعي هذه العوامل يضمن لك نظامًا آمنًا، فعّالاً، وطويل الأمد، مما يحقق أقصى عائد على استثمارك في الطاقة النظيفة. ☀️🔋
