أنواع أبراج وخطوط نقل الطاقة الكهربائية: الترتيب حسب الجهد، المسافة، والاستخدامات

مقدمة

أبراج وخطوط نقل الطاقة الكهربائية تأتي بأشكال وهياكل مختلفة، كل منها مصمم لتحقيق أهداف محددة في نقل الطاقة الكهربائية بكفاءة وأمان. في هذه المقالة، سنستعرض الأنواع المختلفة لأبراج نقل الطاقة، ونرتبها حسب مستويات الجهد والمسافة، ونشرح معنى مصطلح “Lattice”، بالإضافة إلى مميزات واستخدامات كل نوع.

ترتيب أبراج نقل الطاقة حسب الجهد والمسافة

بشكل عام، تزداد أبعاد وقوة أبراج نقل الطاقة مع زيادة الجهد الكهربائي:

1. جهد منخفض (حتى 1 كيلو فولت): عادةً تستخدم الأعمدة الخشبية أو الخرسانية البسيطة
2. جهد متوسط (1-69 كيلو فولت): أبراج H-Frame الخشبية أو الفولاذية
3. جهد عالي (69-230 كيلو فولت): أبراج Lattice بأنواعها المختلفة
4. جهد عالي جداً (230-765 كيلو فولت): أبراج Lattice الكبيرة أو الأنبوبية
5. جهد فائق (أعلى من 765 كيلو فولت): أبراج Lattice الضخمة أو الأنبوبية الخاصة

خطوط الجهد المنخفض (Low Voltage – LV):

• الجهد: عادةً ما تكون أقل من 1 كيلو فولت (مثل 220V أو 400V).
• المسافة بين الأبراج: قصيرة (50-100 متر).
• الهيكل: غالبًا ما تكون أعمدة خشبية أو أنابيب فولاذية بسيطة.

خطوط الجهد المتوسط (Medium Voltage – MV):

• الجهد: من 1 كيلو فولت إلى 69 كيلو فولت.
• المسافة بين الأبراج: متوسطة (100-200 متر).
• الهيكل: أعمدة خشبية أو إطارات H-Frame (خشب أو فولاذ).

خطوط الجهد العالي (High Voltage – HV):

• الجهد: من 69 كيلو فولت إلى 230 كيلو فولت.
• المسافة بين الأبراج: طويلة (200-400 متر).
• الهيكل: أبراج Lattice أو إطارات H-Frame الفولاذية.

خطوط الجهد الفائق (Extra High Voltage – EHV):

• الجهد: من 230 كيلو فولت إلى 765 كيلو فولت.
• المسافة بين الأبراج: طويلة جدًا (400-600 متر).
• الهيكل: أبراج Lattice كبيرة أو هياكل أنبوبية فولاذية.

خطوط الجهد الفائق العالي (Ultra High Voltage – UHV):

• الجهد: أعلى من 765 كيلو فولت.
• المسافة بين الأبراج: كبيرة جدًا (600 متر أو أكثر).
• الهيكل: أبراج Lattice ضخمة أو هياكل متخصصة.

معنى Lattice:

• Lattice Towers (أبراج الشبكة) هي هياكل معدنية مصنوعة من أجزاء متقاطعة تشبه الشبكة، مما يجعلها خفيفة الوزن وقوية.
• تُستخدم عادةً لخطوط الجهد العالي والفائق بسبب:
• المتانة: تتحمل الأحمال الميكانيكية العالية.
• المرونة: مناسبة للمسافات الطويلة والظروف الجوية القاسية.
• الكفاءة: توفر توازنًا جيدًا بين التكلفة والقدرة على حمل الاسلاك الثقيلة.

ملاحظة:

• كلما زاد الجهد، زادت المسافة بين الأبراج وارتفاعها لضمان السلامة ومنع التفريغ الكهربائي.
• الهياكل الخشبية أو الأنبوبية تُستخدم للجهود المنخفضة، بينما تُفضل هياكل Lattice للجهود العالية.

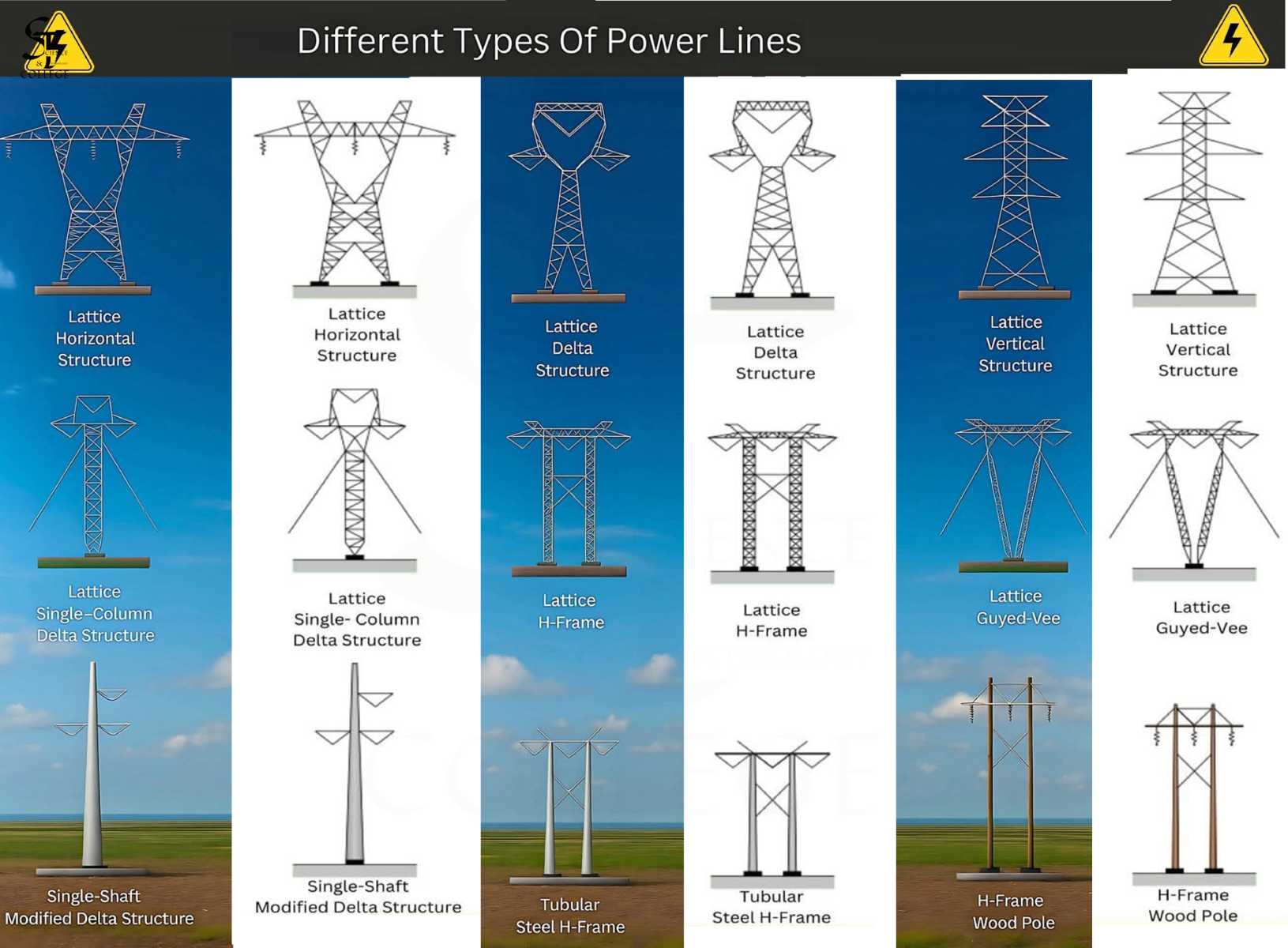

استخدامات ومميزات كل نوع من أبراج وخطوط الكهرباء

1. Lattice Horizontal Structure (هيكل شبكي أفقي)

• الاستخدام:
  • شائع في خطوط الجهد العالي (HV) والفائق (EHV).
  • مناسب للمسافات الطويلة والأحمال الثقيلة.
  • المناطق الحضرية وشبه الحضرية
• المميزات:
  • متانة عالية وقدرة على تحمل الرياح الشديدة.
  • توزيع جيد للأحمال الميكانيكية.
  • مناسب للمناطق المفتوحة والمرتفعات.
  • مناسب للمناطق ذات المساحات المحدودة

2. Lattice Delta Structure (هيكل شبكي مثلثي)

• الاستخدام:
  • يُستخدم في خطوط الجهد العالي (132kV – 400kV).
  • مناسب للمناطق ذات المساحات المحدودة بسبب شكله المدمج.
  • المناطق التي تتطلب تقليل التشويش الكهرومغناطيسي
• المميزات:
  • تصميم مثلثي يوفر ثباتًا جيدًا ويقلل من التأرجح.
  • يحسن عزل الخطوط بسبب تباعد الأسلاك المثلثي.
  • تقليل التداخل الكهرومغناطيسي
  • كفاءة عالية في نقل الطاقة

3. Lattice Single-Column Delta Structure (هيكل شبكي عمودي مثلثي)

• الاستخدام:
  • يُستخدم في خطوط الجهد المتوسط إلى العالي (66kV – 230kV).
  • مناسب للمناطق الحضرية حيث المساحة محدودة (المناطق ذات المساحات المحدودة جداً).
  • عبور الطرق السريعة والأنهار
• المميزات:
  • أقل عرضة للتأثر بالرياح مقارنة بالهياكل الأفقية.
  • يوفر مساحة أفقية أقل، مما يجعله مناسبًا للشوارع الضيقة.
  • ترتيب الموصلات عمودياً
  • عرض أقل بكثير من الأنواع الأخرى

4. Single-Shaft Modified Delta Structure (هيكل عمودي معدل)

• الاستخدام:
  • يُستخدم في خطوط الجهد المتوسط (11kV – 66kV).
  • شائع في المناطق الريفية والحضرية.
  • تكلفة أقل في بعض الحالات
  • المناطق ذات القيود المكانية
• المميزات:
  • تصميم بسيط وسهل التركيب.
  • تصميم مضغوط بعمود مركزي واحد
  • توفير في المساحة
  • أقل تكلفة من الأبراج الشبكية.

5. Lattice Tubular Steel H-Frame (هيكل H-Frame أنبوبي فولاذي)

• الاستخدام:
  • يُستخدم في خطوط الجهد العالي (230kV – 500kV).
  • مناسب للمناطق ذات التضاريس الصعبة.
  • المناطق المعرضة لعواصف قوية
• المميزات:
  • متانة وقوة عالية بسبب استخدام الفولاذ الأنبوبي.
  • يوفر مسافة أمان أكبر بين الموصلات.
  • مقاومة جيدة للعوامل الجوية
  • عمر افتراضي طويل

6. Lattice Vertical Structure (هيكل شبكي رأسي)

• الاستخدام:
  • يُستخدم في خطوط الجهد الفائق (UHV) فوق 500kV.
  • مناسب للمسافات الطويلة جدًا.
• المميزات:
  • يحمل أحمالًا كهربائية وميكانيكية عالية جدًا.
  • يوفر تباعدًا أكبر بين الموصلات، مما يقلل من التفريغ الكهربائي.

7. Lattice Guyed-Vee (هيكل شبكي مدعوم بالأسلاك)

• الاستخدام:
  • يُستخدم في خطوط الجهد العالي جدًا (345kV – 765kV).
  • مناسب للمناطق ذات الرياح القوية أو التضاريس غير المستقرة.
  • عبور الأودية والأنهار الواسعة
  • خطوط النقل لمسافات طويلة
• المميزات:
  • يدعمه أسلاك تثبيت (Guy wires) لزيادة الثبات.
  • يقلل من تكلفة الهيكل الرئيسي بسبب استخدام دعامات خارجية.
  • ارتفاع عالٍ للموصلات
  • تقليل عدد الأبراج

8. H-Frame Wood Pole (هيكل H-Frame خشبي)

• الاستخدام:
  • يُستخدم في خطوط الجهد المتوسط (11kV – 33kV).
  • شائع في المناطق الريفية والغابات.
• المميزات:
  • اقتصادي وسهل الصيانة.
  • مناسب للمناطق ذات الرطوبة العالية (الخشب المعالج مقاوم للتآكل).
  • تكلفة منخفضة
  • سهولة التركيب
  • مظهر طبيعي يناسب بعض البيئات

ملخص عام:

النوع	الجهد النموذجي	الاستخدام الرئيسي	المميزات
Lattice Horizontal	132kV – 400kV	خطوط طويلة، مناطق مفتوحة	متانة عالية، تحمل رياح
Lattice Delta	132kV – 400kV	مساحات محدودة	ثبات عالٍ، تقليل التأرجح
Single-Column Delta	66kV – 230kV	مناطق حضرية	توفير مساحة، مقاومة رياح
Modified Delta	11kV – 66kV	ريفية/حضرية	تكلفة منخفضة، تركيب سهل
Tubular H-Frame	230kV – 500kV	تضاريس صعبة	متانة فولاذية، أمان أعلى
Lattice Vertical	500kV+ (UHV)	خطوط فائقة الطول	حمل كهربائي وميكانيكي عالٍ
Guyed-Vee	345kV – 765kV	رياح قوية/تضاريس غير مستقرة	ثبات عالٍ بتكلفة أقل
H-Frame Wood	11kV – 33kV	مناطق ريفية/غابات	اقتصادي، مقاوم للرطوبة

اختيار النوع المناسب يعتمد على:

عوامل اختيار نوع برج نقل الطاقة

عند اختيار نوع برج النقل المناسب، يجب مراعاة العوامل التالية:

1. الجهد الكهربائي (كلما زاد الجهد، زادت الحاجة إلى هياكل أقوى مثل Lattice).
2. المسافة بين الأبراج
3. التضاريس والمناخ (الرياح القوية تتطلب هياكل مدعومة مثل Guyed-Vee).
4. التكلفة والصيانة (الهياكل الخشبية أرخص ولكنها لأجهودة منخفضة).
5. المساحة المتاحة (الهياكل الرأسية أو المثلثية توفر مساحة أفقية أقل).
6. التوفر والمواد المستخدمة
7. القوانين واللوائح المحلية

خاتمة

تتنوع تصاميم أبراج نقل الطاقة الكهربائية لتلبي احتياجات مختلفة من حيث الجهد، المسافة، والظروف البيئية. فهم خصائص كل نوع يساعد في اختيار الحل الأمثل لكل مشروع، مما يضمن كفاءة نقل الطاقة، السلامة، والموثوقية على المدى الطويل. مع تطور تقنيات نقل الطاقة، نتوقع رؤية المزيد من التصاميم المبتكرة لأبراج النقل في المستقبل.
