لوحات توزيع الجهد المتوسط ذات القضيب الواحد مقابل ذات القضيب المزدوج

في عالم أنظمة الطاقة الكهربائية، تُعد لوحات توزيع الجهد المتوسط (MV Switchgear) القلب النابط للمحطات الفرعية والمنشآت الصناعية الكبرى. مهمتها الأساسية هي عزل وتوصيل وحماية الدوائر الكهربائية. عند التصميم، يبرز أحد الخيارات الأساسية التي تحدد مرونة وموثوقية وكلفة النظام بأكمله: هل نختار لوحة ذات قضيب توزيع واحد (Single Busbar) أم ذات قضيب توزيع مزدوج (Double Busbar)؟

هذا القرار ليس تقنياً بحتاً، بل هو موازنة بين المتطلبات التشغيلية والمالية. دعنا نتعمق في شرح مفصل لكل منهما، ومزاياه وعيوبه، ومعايير الاختيار.

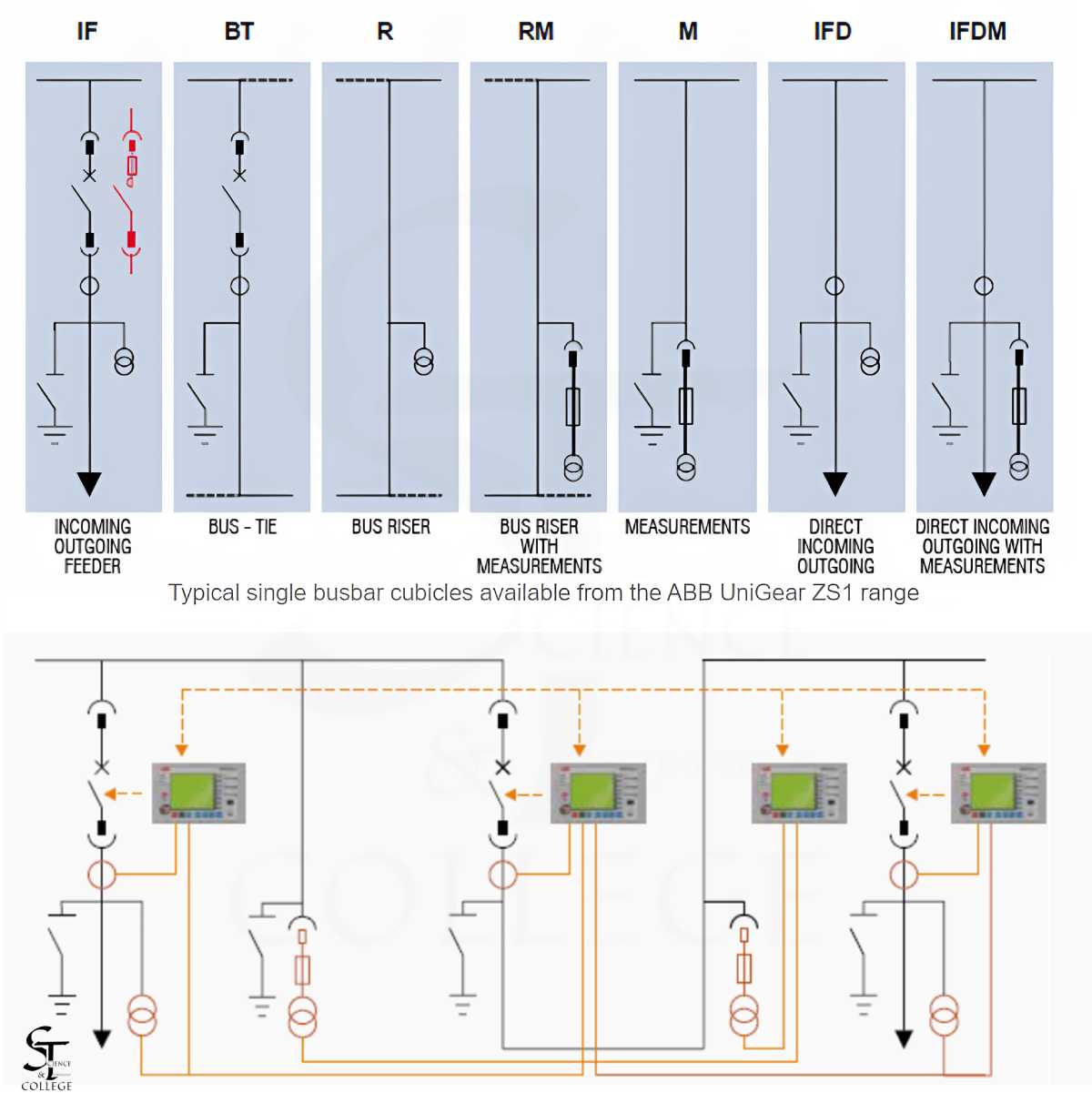

أولاً: لوحة التوزيع ذات القضيب الواحد (Single Busbar)

الهيكل والتشغيل:
تتكون هذه اللوحة من مجموعة واحدة من قضبان التوزيع (عادةً من النحاس أو الألمنيوم) التي تربط جميع الدوائر الواردة (مصادر التغذية) والصادرة (الأحمال). جميع المفاتيح الكهربائية (Circuit Breakers)، والمفاتيح الفاصلة (Disconnectors)، وأجهزة القياس والحماية تتصل بهذا القضيب الواحد.

المزايا:

1. التكلفة المبدئية المنخفضة: هذا هو العامل الأكثر جذباً. نظام القضيب الواحد يستخدم مواد أقل (نحاس، عوازل)، وله هيكل أكثر بساطة، مما يقلل من التكلفة الأولية للشراء والتركيب بشكل كبير.
2. البساطة والتشغيل السهل: التصميم البسيط يجعل عملية التشغيل والصيانة أكثر سهولة. لا توجد حاجة لعمليات تحويل معقدة بين قضيبين.
3. توفير المساحة: نظراً لوجود قضيب واحد فقط، فإن هذه اللوحات عادة ما تكون أكثر إحكاما، مما يجعلها خياراً مثالياً للمساحات المحدودة.
4. سهولة التوسعة (ضمن حدود): يمكن إضافة دوائر جديدة بسهولة نسبية عن طريق توصيلها بالقضيب الوحيد.

العيوب:

1. انعدام المرونة في الصيانة: هذا هو العيب الرئيسي. لإجراء أي صيانة وقائية أو إصلاح للقضيب نفسه، يجب فصل التيار الكهربائي بالكامل عن اللوحة، مما يعني انقطاع الخدمة عن جميع الأحمال المتصلة بها.
2. انخفاض مستوى الموثوقية: أي عطل في القضيب الواحد (比如 due to a short-circuit) سيؤدي إلى انقطاع كلي للنظام حتى يتم إصلاح العطل.
3. محدودية مرونة التحميل: يصعب نقل الأحمال بين مصادر تغذية مختلفة دون انقطاع. على سبيل المثال، إذا كنت تريد نقل تغذية حمل من محول إلى آخر، ستحتاج إلى فصل الحمل أولاً.

مجالات التطبيق النموذجية:

• محطات التوزيع في المناطق السكنية والتجارية ذات الأولوية المتوسطة للاستمرارية.
• المصانع الصغيرة والمتوسطة التي يمكنها تحمل انقطاع مخطط للصيانة.
• الأنظمة التي يكون فيها مصدر تغذية احتياطي (مولد) خارج لوحة التوزيع الرئيسية.

ثانياً: لوحة التوزيع ذات القضيب المزدوج (Double Busbar)

الهيكل والتشغيل:
تتكون هذه اللوحة من قضيبين مستقلين للتوزيع (قضيب رئيسي وقضيب احتياطي أو نقل)، ويمكن لأي دائرة خارجة أو واردة أن تتصل بأي من القضيبين عن طريق مفاتيح نقل خاصة (Busbar Selector Disconnectors). هذا التصميم يوفر مسارات متعددة للطاقة.

المزايا:

1. الموثوقية العالية والاستمرارية: هذه هي الميزة الأهم. يمكن إجراء الصيانة الكاملة لأي من القضيبين دون انقطاع التيار الكهربائي عن الأحمال. حيث يتم نقل جميع الدوائر إلى القضيب الآخر التشغيل.
2. المرونة التشغيلية الفائقة:
   • صيانة بدون انقطاع: كما ذكرنا.
   • موازنة الأحمال: يمكن توزيع الأحمال بين القضيبين لتجنب الإجهاد على قضيب واحد.
   • عزل الأعطال: في حالة حدوث عطل في أحد القضيبين، يمكن عزله فوراً بينما يستمر التشغيل على القضيب السليم.
3. تسهيل اختبار الدوائر: يمكن فصل أي دائرة (مفتاح كهربائي) وإخضاعها للاختبارات والصيانة أثناء استمرار تشغيلها من القضيب الآخر.
4. مرونة في إمدادات التغذية: يمكن تغذية الأحمال الحرجة من مصدرين مختلفين بشكل منفصل ومستقل.

العيوب:

1. التكلفة المرتفعة: النظام أكثر تعقيداً، ويتطلب المزيد من المواد (قضيب إضافي، مفاتيح نقل إضافية، أجهزة حماية أكثر تعقيداً)، مما يزيد التكلفة الأولية بنسبة 20% إلى 40% أو أكثر مقارنة بنظام القضيب الواحد.
2. تعقيد التصميم والتشغيل: الهيكل الأكثر تعقيداً يتطلب مساحة أكبر، وتصميماً هندسياً أدق، وعمليات تشغيل أكثر تعقيداً مما يزيد من احتمالية الأخطاء البشرية إذا لم يكن المشغلون مدربين تدريباً جيداً.
3. متطلبات صيانة أعلى: وجود عدد أكبر من المكونات (المفاتيح الميكانيكية الإضافية) يعني وجود المزيد من الأجزاء التي تحتاج إلى صيانة دورية.

مجالات التطبيق النموذجية:

• محطات التوزيع الرئيسية في مرافق النفط والغاز والبتروكيماويات حيث يكون انقطاع التيار مكلفاً للغاية وخطيراً.
• محطات التوليد ومحطات التحويل الرئيسية في شبكات النقل.
• المستشفيات ومراكز البيانات (Data Centers) والمنشآت التي لا تحتمل انقطاع الخدمة.

معايير الاختيار: كيف نقرر؟

يعتمد الاختيار بين النظامين على تقييم دقيق للعديد من العوامل:

1. مستوى الموثوقية المطلوب (Reliability): ما هي التكلفة المترتبة على انقطاع التيار؟ إذا كانت الإجابة “مرتفعة جداً”، فإن القضيب المزدوج هو الخيار شبه الإلزامي.
2. متطلبات الصيانة (Maintainability): هل يمكن تحمل إيقاف النظام بالكامل للصيانة الدورية؟ إذا كان الجواب “لا”، فإن القضيب المزدوج هو الحل.
3. التكلفة (Cost): ما هو الميزانية المتاحة؟ إذا كانت الميزانية محدودة وكانت متطلبات الاستمرارية مقبولة، فإن القضيب الواحد قد يكون الخيار الاقتصادي الأمثل.
4. المساحة المتاحة (Space): هل هناك مساحة كافية لتثبيت لوحة أكبر حجماً؟ لوحات القضيب المزدوج تتطلب مساحة أكبر.
5. طبيعة الأحمال (Load Criticality): هل جميع الأحمال متساوية الأهمية؟ أم أن هناك أحمالاً حرجة يجب ضمان استمرارية تغذيتها بأي ثمن؟

لا يوجد حل واحد يناسب جميع التطبيقات. لوحة القضيب الواحد تمثل الحل الاقتصادي والعملي للتطبيقات ذات الأولوية المتوسطة للاستمرارية. بينما تمثل لوحة القضيب المزدوج الحل الاستراتيجي للتطبيقات الحرجة التي لا تحتمل التوقف.

في النهاية، يكون القرار الصائب هو نتيجة لموازنة مدروسة بين “التكلفة الأولية” و”تكلفة التوقف”، مع الأخذ بعين الاعتبار الاحتياجات التشغيلية الحالية والمستقبلية للمنشأة. يجب أن يتم هذا الاختيار من قبل مهندسين كهربائين مؤهلين يقومون بإجراء دراسة جدوى فنية واقتصادية شاملة.
