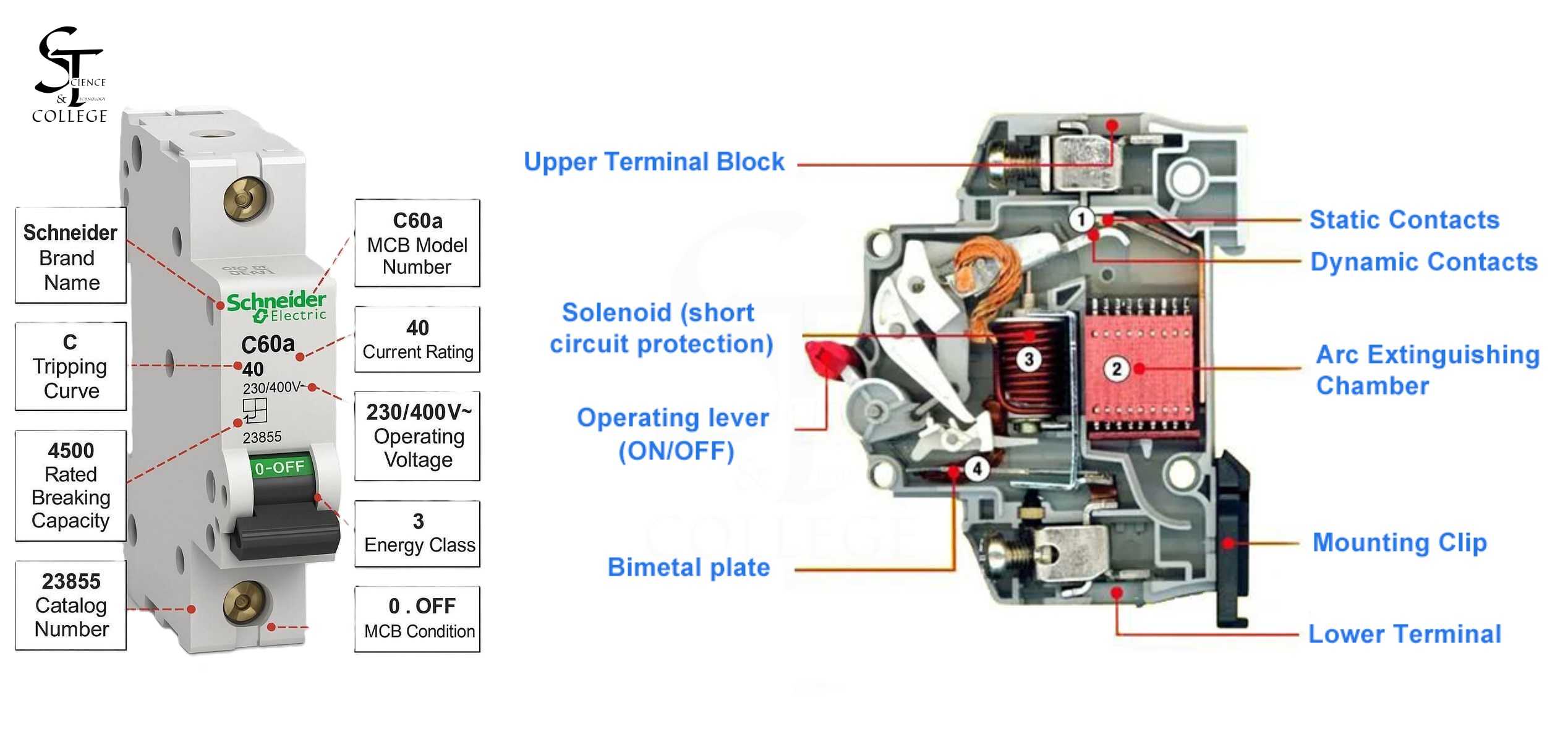

في عالم التوزيع الكهربائي وحماية الدوائر، تُعد قواطع الدوائر المصغرة (MCB) عناصر حاسمة للسلامة. تعد شنايدر إلكتريك، من خلال علامتها التجارية “ميرلين جيرين”، واحدة من الشركات الرائدة في هذا المجال. غالبًا ما تبدو الرموز والأرقام الموجودة على جانب قاطع التيار وكأنها شفرة سرية. لكن في الواقع، هي جواز سفر القاطع وكتالوجه الفني. دعونا نحلل هذه الرموز واحدة تلو الأخرى، باستخدام المثال الواضح: C60a 40A 4500A 230/400V~ 3.
1. النموذج أو اسم المنتج: C60a
- ما معناه: يشير هذا إلى سلسلة أو عائلة منتجات القاطع. سلسلة C60 هي واحدة من أكثر السلاسل شهرة وانتشارًا من شنايدر إلكتريك، معروفة بموثوقيتها وتطبيقاتها الواسعة.
- لماذا هو مهم: يحدد النموذج التصميم الأساسي، والتوافق مع لوحات التوزيع (لوحات الكهرباء)، والملحقات المتاحة (مثل المشغلات المساعدة، ووحدات الاتصال). يشير الحرف “a” عادةً إلى تحسينات أو إصدارات محددة ضمن تلك السلسلة.
2. منحنى القطع (النوع): C
- ما معناه: ربما تكون هذه هي المعلومة الأكثر أهمية لتطبيق القاطع. يحدد منحنى القطع (أو النوع) نطاق التيار الذي سيتسبب في قطع القاطع للدائرة فورًا (قطع مغناطيسي) لحماية ضد الأعطال القصيرة (Short-Circuit).
- النوع B: ينقطع بين 3 إلى 5 أضعاف التيار المقنن (In). يستخدم عادة في دوائر الإنارة والمقابس المنزلية حيث تيارات التبديل منخفضة.
- النوع C (في مثالنا): ينقطع بين 5 إلى 10 أضعاف التيار المقنن. هذا هو النوع الأكثر شيوعًا في التطبيقات الصناعية والتجارية. فهو مصمم لتحمل التيارات العابرة الأعلى التي تنتج عن تشغيل المحركات الكهربائية والمحولات دون أن تقطع الدائرة دون داع.
- النوع D: ينقطع بين 10 إلى 20 ضعف التيار المقنن. يستخدم للحملات ذات التيارات العالية جدًا عند البدء، مثل المحركات الكبيرة أو المعدات ذات التيار العالي جدًا.
- لماذا هو مهم: اختيار النوع الخاطئ (مثل استخدام النوع B على محرك) سيؤدي إلى قطع مزعج (Nuisance Tripping) متكرر، حيث سينقطع القاطع عند تشغيل الحمل بشكل طبيعي.
3. التيار المقنن: 40A
- ما معناه: هذا هو الحد الأقصى للتيار الذي يمكن للقاطع تحمله بشكل مستمر دون أن ينقطع. في حالتنا، هذا القاطع مصمم لحمل يصل إلى 40 أمبير.
- لماذا هو مهم: يتم اختيار هذا التيار بناءً على القدرة الاستيعابية للكابل والحمل المتصل بالدائرة. يجب أن يكون التيار المقنن للقاطع مساويًا أو أقل من التيار الذي يتحمله الكابل لحماية الكابل من السخونة الزائدة والحرائق (الحماية ضد الزيادة في الحمل – Overload).
4. سعة القطع: 4500A
- ما معناه: تُعرف أيضًا بـ “القدرة الانقطاعية”. هذه هي أقصى قيمة للتيار يستطيع القاطع إيقافها بأمان في حالة حدوث عطل قصير الدائرة (Short-Circuit) شديد دون أن ينفجر أو يتلف.
- لماذا هو مهم: في حالة حدوث عطل، يمكن أن تصل تيارات القصر إلى آلاف الأمبيرات. إذا كانت سعة قطع القاطع أقل من تيار العطل الفعلي، فقد يفشل في إيقاف التيار، مما يؤدي إلى كارثة (انفجار، حريق). يشير الرقم 4500A (4.5 كيلو أمبير) إلى فئة مناسبة للتطبيقات المتوسطة. تقدم شنايدر إلكتريك أيضًا قواطع بسعات قطع أعلى (مثل 10kA) للمنشآت الأكبر.
5. جهد التشغيل: 230/400V~
- ما معناه: يحدد هذا نطاق جهد التشغيل الذي صُمم من أجله القاطع.
- 230V: يشير إلى جهد الطور والطور-المتعادل (Single-Phase)، وهو الشائع في المنازل.
- 400V: يشير إلى جهد الطور والطور (Three-Phase)، وهو الشائع في الأنظمة الصناعية والمباني التجارية.
- رمز ~ (~): يشير إلى التيار المتردد (AC).
- لماذا هو مهم: يضمن استخدام القاطع ضمن حدود الجهد المصمم لها لأداء آمن وموثوق.
6. فئة الطاقة: 3
- ما معناه: هذه ميزة متقدمة تتعلق بكفاءة الطاقة. تصف فئة الطاقة فقدان الطاقة الناتج عن المقاومة داخل القاطع نفسه عندما يمر التيار عبره.
- فئة 1: أعلى فقدان للطاقة (أقل كفاءة).
- فئة 2: فقدان متوسط للطاقة.
- فئة 3 (في مثالنا): أقل فقدان للطاقة، مما يعني كفاءة أعلى.
- لماذا هو مهم: على الرغم من أن الفقد في كل قاطع فردي صغير، إلا أنه في لوحة توزيع كبيرة تحتوي على العديد من القواطع، فإن مجموع هذه الفقدود يمكن أن يكون كبيرًا. اختيار قواطع من الفئة 3 يقلل من فاتورة الطاقة ويقلل من الحرارة generated داخل اللوحة، مما يحسن من عمرها الافتراضي.
الخلاصة: لماذا كل هذا مهم؟
فهم هذه الرموز ليس مجرد تمرين أكاديمي؛ إنه أساس السلامة الكهربائية والكفاءة التشغيلية. اختيار القاطع الصحيح بناءً على:
- نوع الحمل (منحنى القطع C للمحركات).
- تيار الحمل (40A لحماية الكابل المناسب).
- تيار القصر المتوقع (سعة قطع 4500A كافية للدائرة).
- نظام الجهد (400/230V~).
يمنع حرائق المنازل، ويحمي المعدات باهظة الثمن، ويضمن استمرارية التيار الكهربائي دون انقطاعات مزعجة. سواء كنت كهربائيًا محترفًا أو طالب هندسة، فإن القدرة على “قراءة” قاطع التيار هي مهارة أساسية تضع أساسًا لممارسات كهربائية آمنة وذكية.
