مقدمة: الحاجة إلى الحماية من العواصف الكهربائية
تعد واقيات الصواعق (Lightning Arresters) واحدة من أهم مكونات أنظمة الحماية الكهربائية في العصر الحديث. تعمل هذه الأجهزة كخط دفاع أول ضد الظواهر الكهربائية العنيفة التي تهدد استقرار الشبكات الكهربائية وسلامة المعدات الإلكترونية. سواءً كانت ناتجة عن صواعق البرق المباشرة أو ظواهر التحول المفاجئ في النظام الكهربائي، فإن هذه الهجمات الكهربائية العابرة تمثل تهديداً دائماً يحتاج إلى آليات تحكم ذكية للتعامل معها.

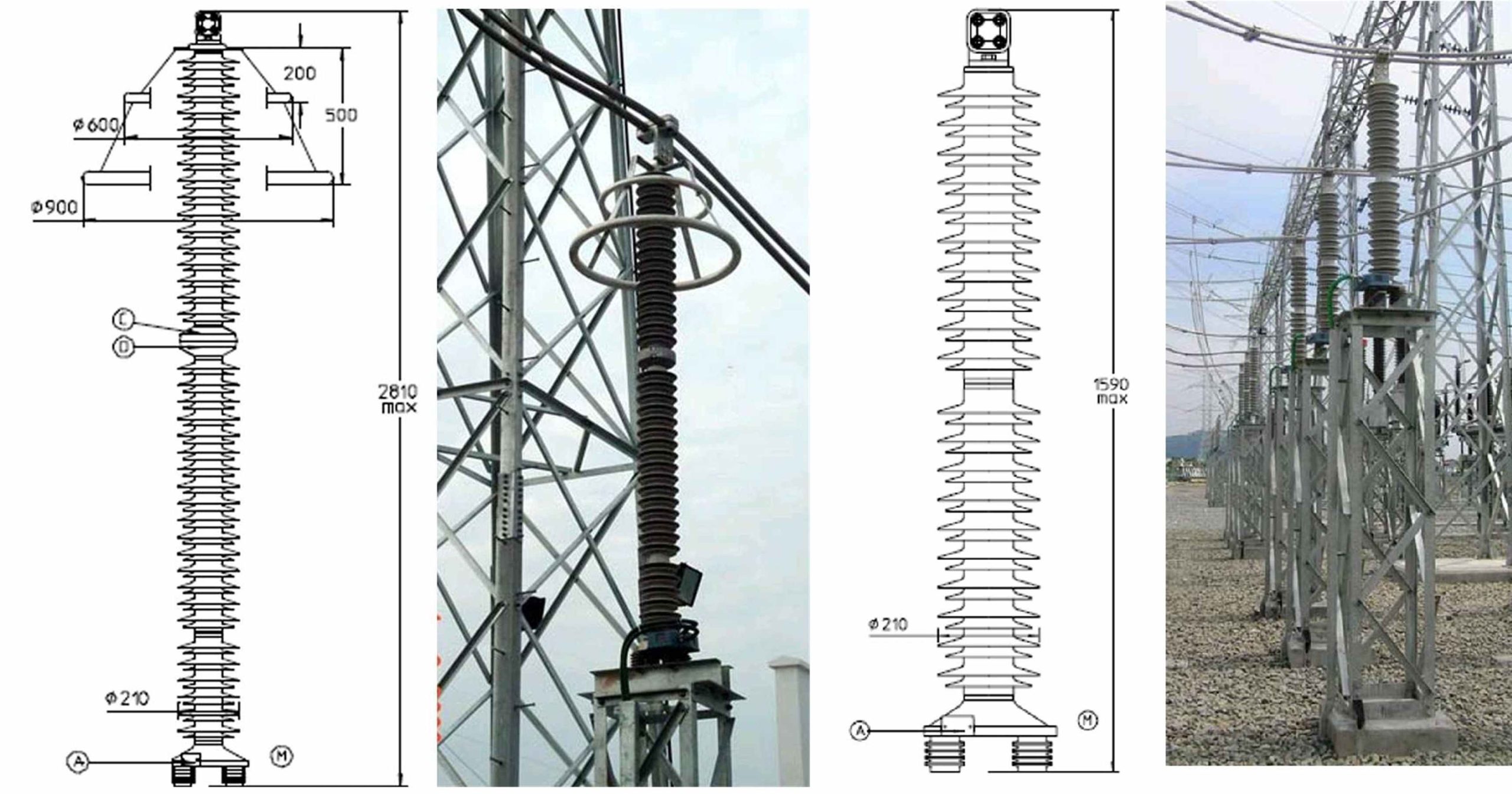

التصميم والتركيب: أكثر من مجرد قضيب معدني
تطورت واقيات الصواعق من مجرد فجوات شرارة بسيطة إلى أنظمة معقدة ذات ذكاء وظيفي. تتكون الواقيات الحديثة عادة من عدة مكونات رئيسية:
- عناصر أوكسيد المعادن (MOVs): القلب النابض للواقي الحديث، تتميز بمقاومة غير خطية تتغير بشكل جذري مع تغير الجهد
- هيكل عازل: يحوي المكونات الداخلية ويوفر العزل المناسب للجهد العالي
- أطراف التوصيل: تربط الواقي بالخط الكهربائي من جهة وبالأرضي من جهة أخرى
- أجهزة مراقبة وبيان: في بعض التصاميم المتطورة، لتحديد حالة الواقي وأدائه
آلية العمل: رقصة التوازن بين العزل والتوصيل
1. حالة السكون: الحارس النائم
في الظروف العادية، عندما يكون الجهد النظامي ضمن الحدود المقررة، تتصرف واقيات الصواعق كعناصر ذات مقاومة عالية جداً (تصل إلى مئات الميغا أوم). في هذه الحالة، يكون تيار التسرب ضئيلاً للغاية (عادة أقل من الملي أمبير)، مما يجعل الواقي شبه معزول بين الخط والأرض. هذا الوضع يحافظ على كفاءة النظام ويمنع هدر الطاقة.
2. لحظة الخطر: كشف العاصفة الكهربائية
عند حدوث زيادة مفاجئة في الجهد (Surge) – سواءً بسبب صاعقة مباشرة أو ظاهرة تحول داخلية – يرتفع الجهد عبر طرفي الواقي بسرعة هائلة. عندما يتجاوز هذا الجهد قيمة معينة تسمى جهد المرجع (Vref) أو جهد التشغيل، تبدأ المعادلة تتغير.
3. عملية التحويل: التحول من العازل إلى الموصل
هنا يظهر عبقرية تصميم واقيات الصواعق الحديثة. عناصر أوكسيد المعادن (MOVs) تستجيب خلال نانو ثوانٍ، حيث تنخفض مقاومتها بشكل كبير (قد تصل إلى أجزاء من الأوم). هذا التحول السريع والمحدد بدقة يخلق مساراً منخفض المقاومة للتيار العالي الناتج عن الصاعقة.
المعادلة المبسطة لهذه العلاقة غير الخطية:
I = k × V^αحيث α معامل غير خطي كبير (عادة 30-50)، مما يعني أن زيادة طفيفة في الجهد فوق Vref تؤدي إلى زيادة هائلة في التيار.
4. عملية التثبيت (Clamping): فن كبح الجماح الكهربائي
أثناء مرور التيار العابر، يقوم الواقي بـ”تثبيت” الجهد عبر المعدات المحمية عند مستوى آمن يسمى الجهد المتبقي (Vres). هذه الخاصية هي جوهر الحماية التي يوفرها الواقي. يجب أن يكون Vres أقل من مستوى عزل المعدة المحمية، مع وجود هامش أمان مناسب.
5. العودة إلى السكون: انتهاء الخطر وعودة النظام
بعد انحسار موجة التيار العابر وعودة الجهد النظامي إلى مستواه الطبيعي، تعود مقاومة الواقي تلقائياً إلى قيمتها العالية، معزولةً الخط عن الأرض مرة أخرى. هذه العملية التلقائية تحدث دون أي تدخل خارجي وتضمن استمرارية الخدمة.
الفجوات الشرارية: النسخة الكلاسيكية
قبل تطور واقيات أوكسيد المعادن، كانت الفجوات الشرارية (Spark Gaps) هي التقنية السائدة. تعتمد على مبدأ بسيط: وجود فجوة هوائية معينة بين قطبين، حيث يحدث تفريغ كهربائي (شرارة) عندما يتجاوز الجهد قيمة معينة. رغم بدائتها النسبية، لا تزال بعض التطبيقات تستخدم فجوات شرارية محسنة، خاصة في حماية خطوط الاتصالات والأنظمة ذات الجهد المنخفض.
المقارنة بين التقنيات المختلفة
| المعيار | واقيات أوكسيد المعادن (MOV) | الفجوات الشرارية التقليدية |
|---|---|---|
| زمن الاستجابة | نانو ثانية | ميكرو ثانية |
| التشغيل الذاتي | يعود تلقائياً بعد العاصفة | قد يحتاج إلى إعادة ضبط |
| دقة جهد التثبيت | عالية جداً | منخفضة نسبياً |
| القدرة على امتصاص الطاقة | عالية | محدودة |
| التكلفة | أعلى | أقل |
التطبيقات العملية: من محطات التوليد إلى المنازل
1. محطات توليد ونقل الطاقة
توضع واقيات الصواعق عند مدخل المحطات وعلى طول خطوط النقل لحماية المحولات والمعدات الحساسة. عادة ما تكون هذه الواقيات من فئة الجهد العالي جداً (UHV).
2. شبكات التوزيع
تحمي المحولات التوزيعية، لوحات التوزيع، والمفاتيح الكهربائية من الصواعق والظواهر العابرة.
3. الأنظمة الإلكترونية الحساسة
- مراكز البيانات والخوادم
- أنظمة الاتصالات والمراكز الهاتفية
- أنظمة التحكم الصناعي (PLC, SCADA)
4. الحماية على مستوى المستهلك
- واقيات داخل لوحات الكهرباء المنزلية
- أجهزة حماية منظمات الجهد (Stabilizers)
- أجهزة الحماية المباشرة للأجهزة الإلكترونية
المعايير والاختبارات: ضمان الجودة والموثوقية
تخضع واقيات الصواعق لسلسلة من الاختبارات الصارمة حسب المعايير الدولية مثل:
- IEEE C62.11: معيار واقيات أوكسيد المعادن
- IEC 60099-4: المعيار الدولي لواقيات الصواعق
- فحص الموجة 8/20 ميكروثانية: محاكاة تيار الصواعق
- فحص الموجة 1.2/50 ميكروثانية: محاكاة جهد الصواعق
التحديات والاعتبارات التصميمية
1. تنسيق العزل: يجب أن يكون جهد التثبيت (Vres) أقل من أقل جهد تحمله المعدة المحمية، مع هامش أمان مناسب.
2. القدرة على امتصاص الطاقة يجب أن يكون الواقي قادراً على امتصاص الطاقة الناتجة عن الصواعق المتكررة دون تلف.
3. طول المسار إلى الأرض يجب أن يكون مسار التأريض منخفض المقاومة لضمان تفريغ التيار العالي بفعالية.
4. الشيخوخة والتدهور مع مرور الوقت والتعرض المتكرر للصواعق، تتفكك خواص أوكسيد المعادن، مما يستلزم الصيانة الدورية والاستبدال.
المستقبل: اتجاهات التطوير
1. واقيات ذكية تطوير واقيات مزودة بأجهزة استشعار واتصال لمراقبة أدائها وإرسال تنبيهات عند الحاجة للصيانة.
2. مواد جديدة استكشاف مواد ذات خصائص غير خطية أفضل وأعمار تشغيل أطول.
3. محاكاة وتحليل متقدم استخدام برامج محاكاة متطورة لنمذجة تفاعل الواقي مع الشبكات الكهربائية المعقدة.
4. التكامل مع الأنظمة الرقمية دمج واقيات الصواعق مع أنظمة التحكم الرقمية في الشبكات الذكية.
تعد واقيات الصواعق عنصراً حيوياً في أي نظام كهربائي حديث. إنها تمثل نقطة التوازن الدقيقة بين السماح للطاقة الكهربائية بالتدفق بحرية في الظروف العادية، والتحول في لحظة الخطر إلى صمام أمان يمنع الدمار. مع تزايد تعقيد الأنظمة الكهربائية وحساسية الأجهزة الإلكترونية، يزداد الاعتماد على هذه التقنية التي تطورت من مجرد فجوات شرارية بدائية إلى أنظمة ذكية تحمي البنية التحتية الحيوية للطاقة والاتصالات في عالمنا المعتمد على الكهرباء بشكل كلي.
إن فهم آلية عمل واقيات الصواعق ليس مجرد معرفة تقنية، بل هو إدراك لأحد أهم آليات الحماية التي تحافظ على استمرارية الحياة العصرية في وجه قوى الطبيعة الهائلة.
