تركيب محولات التوزيع حتى جهد الاستخدام

المقدمة

محولات التوزيع تُعد عنصرًا أساسيًا في نظم القوى الكهربائية، حيث تقوم بخفض الجهد المتوسط (مثل 11 كيلو فولت أو 33 كيلو فولت) إلى جهد منخفض مناسب للاستخدام المنزلي والتجاري (مثل 400 فولت/ 230 فولت). يتطلب تركيب هذه المحولات مراعاة معايير فنية ودقة في التنفيذ لضمان الكفاءة والأمان.

1. أنواع محولات التوزيع

أ. حسب نوع العزل

• محولات زيتية: تستخدم زيتًا عازلًا لتبريد المحول، وتُستخدم في التطبيقات الخارجية.
• محولات جافة (Dry-Type): تعتمد على مواد صلبة عازلة مثل الراتنجات، وتُستخدم في الأماكن المغلقة مثل المستشفيات والمدارس.

ب. حسب التصميم

• محولات عمودية (Pole-Mounted): تُثبت على أعمدة كهرباء وتُستخدم في المناطق الريفية.
• محولات أرضية (Pad-Mounted): تُركب على قواعد خرسانية في المناطق الحضرية.

2. مكونات نظام المحولات

يتكون نظام توزيع المحولات من العناصر التالية:

1. المحول الكهربائي: يقوم بخفض الجهد.
2. قواطع الدورة (Circuit Breakers): لحماية المحول من التيارات الزائدة.
3. أجهزة الحماية (Relays): مثل OCR (Overcurrent Relay) و DFR (Differential Relay).
4. القضبان الموصلات (Busbars): لنقل الطاقة بين المكونات.
5. نظام التأريض (Earthing System): لتفريغ التيارات غير الطبيعية.
6. أجهزة القياس (Meters & CTs/PTs): لمراقبة الجهد والتيار.

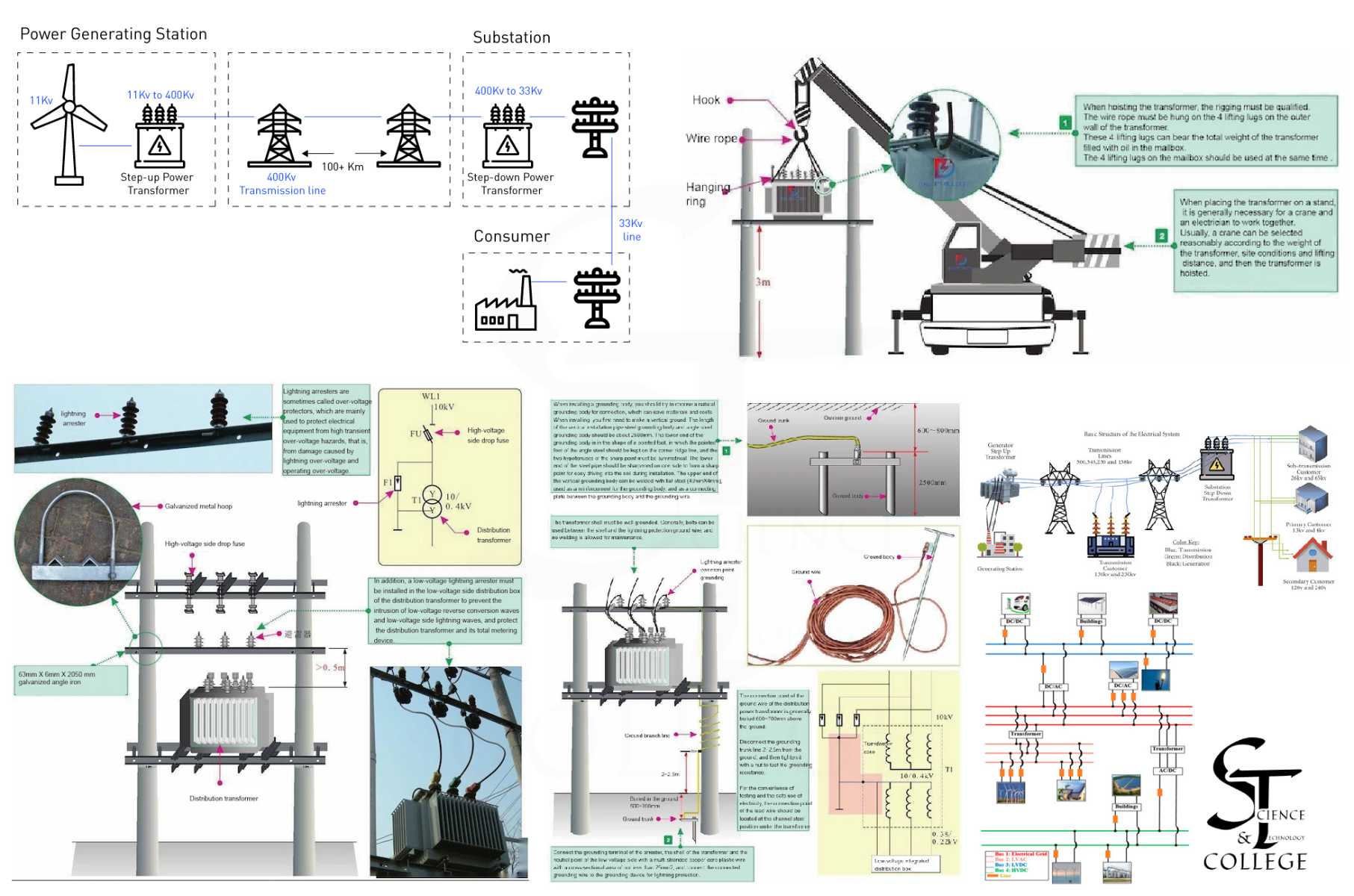

3. خطوات تركيب محول التوزيع

أ. التخطيط المبدئي

• تحديد الموقع المناسب مع مراعاة:
• سهولة الصيانة.
• البعد عن المناطق السكنية في حالة المحولات الزيتية.
• توفر نظام تهوية للمحولات الجافة.

ب. التأسيس والبناء

إنشاء القاعدة الخرسانية:

• يجب أن تكون مسطحة ومستوية.
• تثبيت مسامير التأسيس لتركيب المحول.

تركيب المحول:

• استخدام رافعات مناسبة لرفع المحول.
• التأكد من عدم ميلان المحول بعد التركيب.

ج. التوصيلات الكهربائية

توصيل الجهد المتوسط (MV Side):

• استخدام كابلات معزولة أو خطوط هوائية.
• تركيب صواعق حماية من الصواعق (Lightning Arresters).

توصيل الجهد المنخفض (LV Side):

• توصيل لوحة التوزيع الرئيسية (LVDB).
• ضبط نقاط التوصيل (Taps) لضبط الجهد الخرج.

د. اختبارات ما بعد التركيب

• اختبار العزل (Insulation Resistance Test): باستخدام ميجر عالي الجهد (500-1000V).
• اختبار نسبة التحويل (Turns Ratio Test): للتأكد من أن المحول يعطي الجهد المطلوب.
• اختبار مقاومة اللفات (Winding Resistance Test): للكشف عن أي تلف في اللفات.
• اختبار الحمل (Load Test): للتأكد من أداء المحول تحت الحمل الكامل.

4. إجراءات السلامة

• استخدام معدات الحماية الشخصية (PPE) مثل القفازات العازلة والخوذة.
• فصل التيار الكهربائي قبل أي أعمال صيانة.
• التأريض الصحيح لمنع الصعق الكهربائي.
• التهوية الكافية للمحولات الزيتية لمنع تراكم الغازات الخطرة.

5. الصيانة الدورية

1. فحص الزيت (للمحولات الزيتية): تحليل الغازات الذائبة (DGA) للكشف عن أي أعطال داخلية.
2. تنظيف المحولات الجافة من الأتربة.
3. فحص التوصيلات الكهربائية للكشف عن أي سخونة زائدة.
4. قياس مستوى الضوضاء، حيث يشير ارتفاعها إلى مشاكل ميكانيكية.

الخاتمة

تركيب محولات التوزيع يتطلب فهمًا دقيقًا للمعايير الفنية والكهربائية لضمان كفاءة النظام وسلامة المستخدمين. من خلال التخطيط الجيد والتنفيذ الدقيق والاختبارات الشاملة، يمكن تحقيق نظام توزيع كهربائي موثوق به.
