الفرق بين المحول الرافع والخافض للجهد

ا المحول الكهربائي هو جهاز أساسي في أنظمة الطاقة الكهربائية، يلعب دورًا محوريًا في نقل وتوزيع الكهرباء بكفاءة. يُقسم المحولات عادةً إلى نوعين رئيسيين بناءً على وظيفتها في تحويل الجهد الكهربائي: المحول الرافع للجهد (Step-up Transformer) والمحول الخافض للجهد (Step-down Transformer). سنستعرض في هذا القسم الفرق بين هذين النوعين بشكل مفصل، بالإضافة إلى شرح تطبيقاتهما المختلفة

المحول الرافع للجهد
المحول الرافع للجهد هو نوع من المحولات يُستخدم لزيادة الجهد الكهربائي من الجانب الابتدائي إلى الجانب الثانوي. بمعنى آخر، يقوم برفع الجهد المطبق على الملف الابتدائي ليصبح جهدًا أعلى في الملف الثانوي
نسبة اللفات: عدد لفات الملف الابتدائي أقل من عدد لفات الملف الثانوي
النسبة
(N1 / N2 < 1)
العلاقة بين الجهد والتيار
الجهد الثانوي أكبر من الجهد الابتدائي
التيار الثانوي أقل من التيار الابتدائي
المعادلة الأساسية:
V1 / V2 = N1 / N2
التطبيقات
نقل الطاقة الكهربائية لمسافات طويلة تُستخدم المحولات الرافعة للجهد في محطات توليد الطاقة لرفع الجهد إلى مستويات عالية (مثل 110 كيلو فولت أو أكثر)، مما يقلل من الفاقد في الطاقة أثناء النقل عبر خطوط النقل عالية الجهد
أنظمة الطاقة المتجددة في محطات الطاقة الشمسية وطاقة الرياح، تُستخدم المحولات الرافعة لرفع الجهد الناتج من الألواح الشمسية أو التوربينات إلى مستويات تتناسب مع الشبكة الكهربائية لنقل الطاقة بكفاءة
أنظمة الاتصالات والرادار تحتاج هذه الأنظمة إلى جهد عالي لتشغيل المعدات بكفاءة
المحطات الكهربائية في محطات توليد الطاقة، تُستخدم المحولات الرافعة لرفع الجهد الناتج من المولدات قبل نقله عبر الشبكة الكهربائية

المحول الخافض للجهد
المحول الخافض للجهد هو نوع من المحولات يُستخدم لتقليل الجهد الكهربائي من الجانب الابتدائي إلى الجانب الثانوي. بمعنى آخر، يقوم بخفض الجهد المطبق على الملف الابتدائي ليصبح جهدًا أقل في الملف الثانوي.
نسبة اللفات
عدد لفات الملف الابتدائي أكبر من عدد لفات الملف الثانوي
النسبة
(N1 / N2 > 1)
العلاقة بين الجهد والتيار:
الجهد الثانوي أقل من الجهد الابتدائي
التيار الثانوي أكبر من التيار الابتدائي
المعادلة الأساسية
V1 / V2 = N1 / N2
التطبيقات:
توزيع الطاقة الكهربائية تُستخدم المحولات الخافضة لخفض الجهد العالي القادم من خطوط النقل إلى مستويات آمنة للاستخدام المنزلي والصناعي (مثل 220 أو 110 فولت).
الأجهزة المنزلية تحتوي العديد من الأجهزة الكهربائية على محولات خافضة لتحويل الجهد العالي من شبكة الكهرباء إلى جهد أقل يناسب تشغيل الأجهزة بأمان.
شواحن الأجهزة الإلكترونية تُستخدم المحولات الخافضة في شواحن الهواتف المحمولة وأجهزة الكمبيوتر لتحويل جهد التيار المتردد من المصدر (مثل 220 فولت) إلى جهد مستمر أقل (مثل 5 فولت أو 12 فولت)
المرافق الصناعية تستخدم المحولات الخافضة لتوفير جهد مناسب للآلات والمعدات الصناعية التي تتطلب جهدًا منخفضًا للعمل بكفاءة

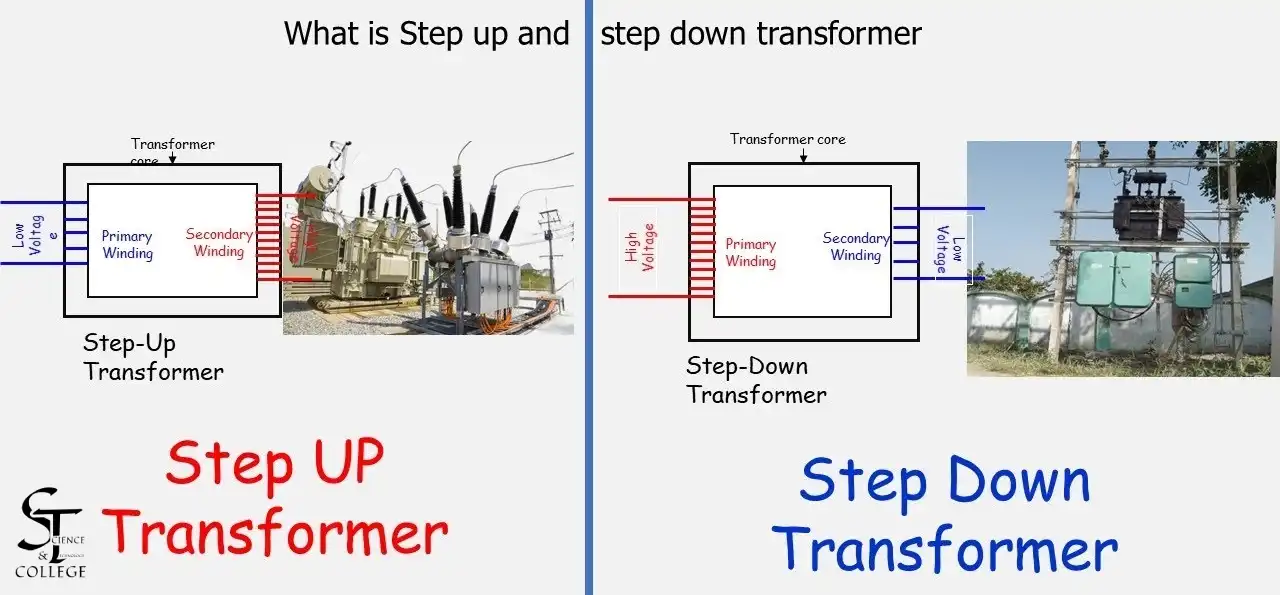

مقارنة بين المحول الرافع والخافض للجهد

تُعد المحولات الرافعة والخافضة للجهد عناصر حيوية في أنظمة نقل وتوزيع الطاقة الكهربائية. المحول الرافع يُستخدم لرفع الجهد لنقل الطاقة بكفاءة عبر مسافات طويلة، بينما المحول الخافض يُستخدم لخفض الجهد إلى مستويات آمنة للاستخدام اليومي والصناعي. فهم الفرق بين هذين النوعين وتطبيقاتهما يسهم في تحسين كفاءة الأنظمة الكهربائية وتقليل الفاقد في الطاقة
